Замена объектива Kodak Easyshare C813

Выключите камеру, сильно нажав кнопку питания, расположенную в верхней части камеры рядом с диском переключателя.

Сильно нажмите большим пальцем на крышку отсека батареи и сдвиньте её в направлении стрелки.

Поднимите большой палец, позволив крышке открыться.

Перед снятием задней крышки рекомендуется использовать антистатический браслет, чтобы предотвратить повреждение электроники.

Выключите камеру, сильно нажав кнопку питания, расположенную в верхней части камеры.

Найдите 7 винтов, удерживающих заднюю крышку.

Три винта находятся на дне камеры.

Два винта находятся на стороне, показанной на фотографии.

Два последних винта находятся на противоположной стороне, показанной на фотографии.

Удалите все 7 винтов:

Крепко удерживайте камеру одной рукой так, чтобы винт оставался видимым.

Вставьте отвертку Phillips №00 в винт.

Поворачивайте отвертку против часовой стрелки, пока винт не освободится.

Повторите для остальных винтов.

Используйте пластиковые приспособления для вскрытия, чтобы слегка отогнуть боковую часть корпуса.

Вставьте пластиковый инструмент и надавите на три внутренних защёлки сверху.

Первые две находятся рядом с надписью «3X Optical Zoom».

Третья находится рядом с кнопкой спуска.

Осторожно отделите заднюю крышку от остальной части камеры.

Убедитесь, что не осталось винтов или защёлок, удерживающих крышку.

Используйте пластиковый инструмент, чтобы разъединить стороны, которые ещё плотно соединены.

Откройте крышку отсека батареи.

Сильно нажмите большим пальцем на крышку отсека батареи и сдвиньте её в направлении стрелки.

Поднимите большой палец, позволив крышке открыться.

Используйте пластиковый инструмент для приподнимания корпуса вокруг кнопки спуска.

Осторожно снимите переднюю крышку с устройства.

Не прикасайтесь к клеммам, показанным на фото. Они связаны с конденсатором, который может ударить током, если не разрядить его.

Для разрядки конденсатора следуйте этому руководству.

После снятия передней крышки крышку отсека батареи можно закрыть для удобства.

Найдите оголённую часть ЖК-экрана.

Используйте клинышек, чтобы освободить ЖК-экран от металлического корпуса.

Не оттягивайте экран полностью — он всё ещё подключён к плате управления жёлтым кабелем.

Удалите винт в правом верхнем углу металлического корпуса.

Найдите 2 паяных соединения, удерживающие металлический корпус.

Удалите припой.

Поместите оплётку на припой.

Приложите паяльник к оплётке.

Оплётка должна быть зажата между паяльником и припоем.

Отклейте чёрную ленту от металлического корпуса.

Поднимите металлический корпус с левой стороны так, чтобы он откидывался по правой стороне.

Металлический корпус остаётся слабо прикреплённым с правой стороны.

Найдите чёрную защёлку, удерживающую разъём ЖК-экрана в гнезде.

Используйте клин или ноготь, чтобы поднять чёрную защёлку.

Вытяните разъём ЖК-экрана из гнезда.

Снимите металлический корпус с платы, аккуратно отклеивая жёлтую ленту от металлического корпуса.

Найдите 2 винта на жёлтой ленте.

Удалите 2 винта.

Снимите жёлтую ленту.

Найдите 2 паяных соединения рядом с кнопкой затвора.

Удалите припой с обоих соединений с помощью оплавителя и паяльника так же, как в шаге 11.

Переверните камеру.

Удалите винт, удерживающий маленькую зелёную плату.

Поднимите маленькую зелёную плату.

Маленькая зелёная плата всё ещё соединена с платой логики проводами.

Отпаяйте оставшиеся 20 паяных соединений, соединяющих плату логики с камерой.

Найдите чёрную защёлку, удерживающую жёлтый кабель на месте.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы поддеть чёрную защёлку.

Вытащите жёлтый кабель из разъёма.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять плату от корпуса камеры.

Продолжайте полностью удалить плату.

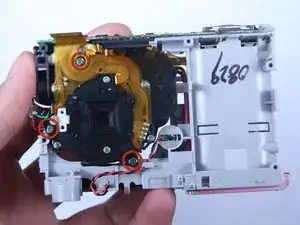

Удалите 3 винта, фиксирующие объектив к камере.

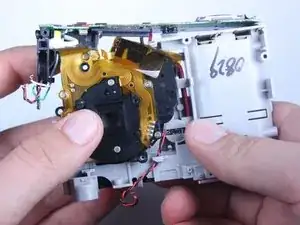

Осторожно извлеките объектив из оставшейся части корпуса.
