Замена кнопки затвора Kodak Easyshare C813

Выключите камеру, сильно нажав кнопку питания, расположенную сверху камеры рядом с диском режимов.

Плотно прижмите палец к крышке отсека батареи и сдвиньте её в направлении стрелки.

Поднимите палец, позволив крышке открыться.

Перед снятием задней крышки рекомендуется использовать антистатический браслет, чтобы предотвратить повреждение электроники.

Выключите камеру, сильно нажав кнопку питания, расположенную на верхней части камеры.

Найдите 7 винтов, удерживающих заднюю крышку.

Три винта находятся на нижней части камеры.

Два винта находятся на стороне, показанной на фотографии.

Ещё два винта находятся на противоположной стороне, показанной на фотографии.

Снимите все 7 винтов:

Держите камеру крепко одной рукой так, чтобы вы могли видеть винт.

Вставьте отвертку Phillips 00 в винт.

Поворачивайте отвертку влево, пока винт не выйдет.

Повторите для остальных винтов.

Используйте пластиковые монтажные инструменты, чтобы слегка приоткрыть сторону корпуса.

Вставьте пластиковый инструмент и надавите на три внутренних защёлки вверху.

Первые две находятся рядом с надписью "3X Optical Zoom".

Третья находится рядом с кнопкой затвора.

Осторожно отделите заднюю крышку от остальной части камеры.

Убедитесь, что больше нет винтов или защёлок, удерживающих крышку.

Используйте пластиковый монтажный инструмент, чтобы разъединить любые стороны, которые всё ещё плотно соединены.

Откройте крышку отсека батареи.

Плотно прижмите палец к крышке отсека батареи и сдвиньте её в направлении стрелки.

Поднимите палец, позволяя крышке открыться.

Используйте пластиковый монтажный инструмент, чтобы приподнять корпус вокруг кнопки затвора.

Аккуратно снимите переднюю крышку с устройства.

Не прикасайтесь к контактам, показанным на фото. Они связаны с конденсатором, который может вас ударить, если не разрядить.

Чтобы разрядить конденсатор, следуйте этому руководству.

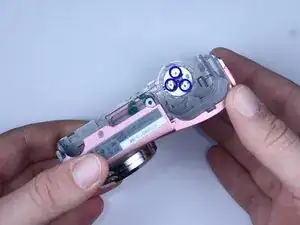

Кнопка затвора прикреплена к передней крышке тремя винтами.

Удерживайте кнопку затвора на месте.

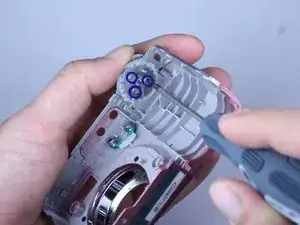

Используйте отвертку Philips 00, чтобы удалить винты.

Осторожно, чтобы кнопки питания и вспышки не упали.

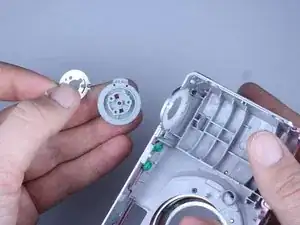

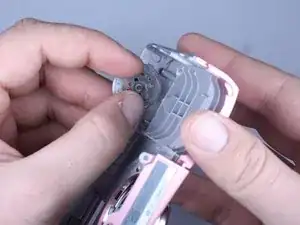

Держите кнопку затвора на месте, пока снимаете круглую металлическую пластину.

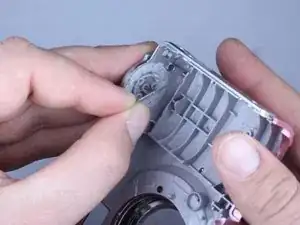

Снимите кнопку затвора, позволив ей упасть вам в руку.

Нажмите на часть селектора, соответствующую кнопке затвора.

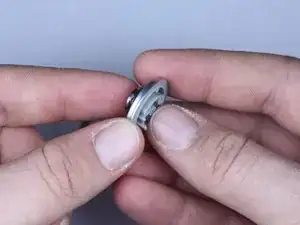

Надавите на красные защёлки и медленно ослабьте давление на кнопку затвора.

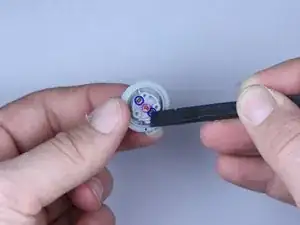

Нажмите на центральный красный стержень.

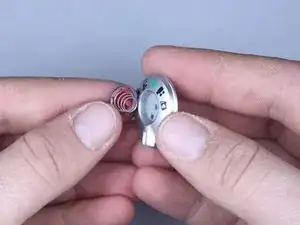

Осторожно, чтобы не потерять пружину.

Показанный инструмент — Found here

Если вы очищаете, удалите грязь с кнопки.

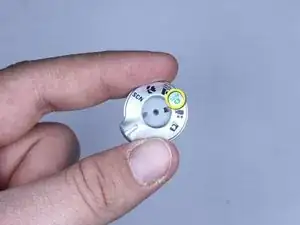

При сборке кнопка должна быть ориентирована так, чтобы зелёный режим авто указывал в сторону кнопки питания.
