Замена динамика Easyshare C813

Выключите камеру, крепко нажав кнопку питания, расположенную на верхней части камеры рядом с диском селектора.

Плотно прижмите большим пальцем крышку отсека батареи и сдвиньте её в направлении стрелки.

Поднимите большой палец, позволяя крышке открыться.

Перед снятием задней панели рекомендуется использовать антистатический браслет, чтобы предотвратить повреждение электроники.

Выключите камеру, крепко нажав кнопку питания на верхней части камеры.

Найдите 7 винтов, удерживающих заднюю панель.

Три винта находятся на дне камеры.

Два винта расположены на стороне, показанной на фотографии.

Два последних винта находятся на противоположной стороне, показанной на фотографии.

Удалите все 7 винтов:

Держите камеру крепко одной рукой так, чтобы винт оставался видимым.

Вставьте крестовую отвертку Philips 00 в винт.

Поворачивайте отвертку влево, пока винт не освободится.

Повторите для остальных винтов.

Используйте пластиковые инструменты для вскрытия, чтобы слегка приподнять боковую часть корпуса.

Вставьте пластиковый инструмент и надавите на три внутренних защёлки вверху.

Первые две находятся рядом со словами «3X Optical Zoom».

Третья — рядом с кнопкой спуска затвора.

Осторожно отведите заднюю панель от остальной части камеры.

Убедитесь, что не осталось винтов или защёлок, удерживающих панель.

Используйте пластиковый инструмент, чтобы разъединить любые плотные соединения по бокам.

Откройте крышку батарейного отсека.

Плотно прижмите большим пальцем крышку отсека батареи и сдвиньте её в направлении стрелки.

Поднимите большой палец, позволяя крышке открыться.

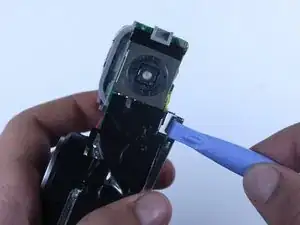

Используйте пластиковый инструмент для подъёма корпуса вокруг кнопки спуска затвора.

Осторожно снимите переднюю панель устройства.

Не прикасайтесь к контактам, показанным на фото. Они соединены с конденсатором, который может вас ударить, если не разрядить его.

Чтобы разрядить конденсатор, следуйте этому руководству.

После снятия передней панели крышка отсека батареи может быть закрыта для удобства.

Найдите открытую часть ЖК-экрана.

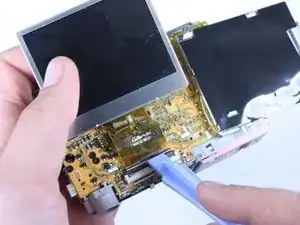

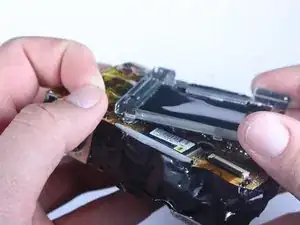

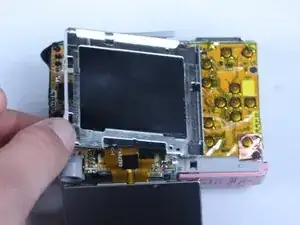

Используйте клин, чтобы освободить ЖК-экран из металлического корпуса.

Не тяните экран полностью — он всё ещё подключён к плате через жёлтый кабель.

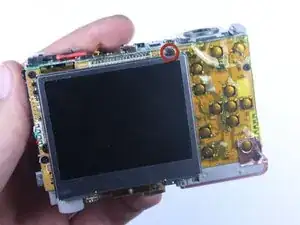

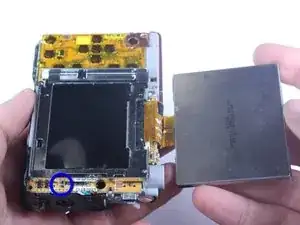

Удалите винт в верхнем правом углу металлического корпуса.

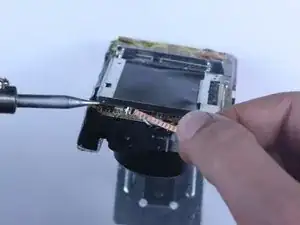

Найдите 2 припойные точки, удерживающие металлический корпус.

Удалите припой.

Разместите оплетку для выпаивания поверх припоя.

Приложите паяльник к оплетке.

Оплетка должна находиться между паяльником и припоем.

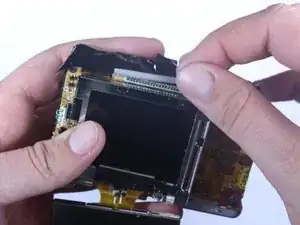

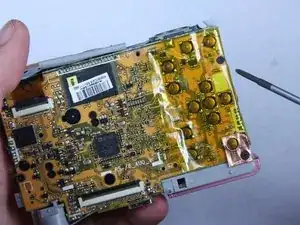

Отогните чёрную ленту с металлического корпуса.

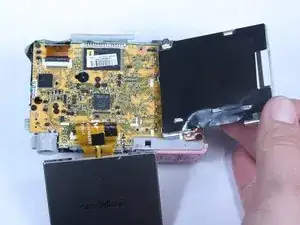

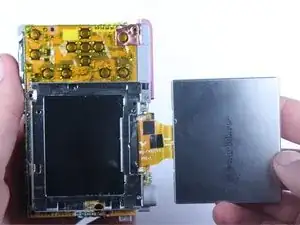

Поднимите металлический корпус с левой стороны так, чтобы он открылся по правому краю.

Металлический корпус по-прежнему слабо прикреплён с правой стороны.

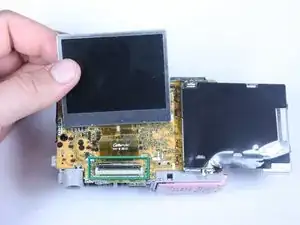

Найдите чёрную защёлку, удерживающую разъём ЖК-экрана в гнезде.

Используйте клин или ноготь, чтобы поднять чёрную защёлку.

Выньте разъём ЖК-экрана из гнезда.

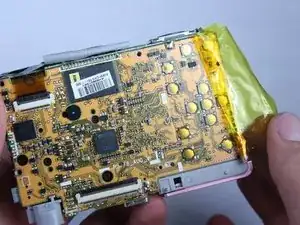

Снимите металлический корпус с платы, аккуратно отлепив жёлтую ленту от металлического корпуса.

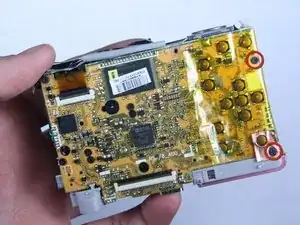

Найдите 2 винта на жёлтой ленте.

Удалите 2 винта.

Снимите жёлтую ленту.

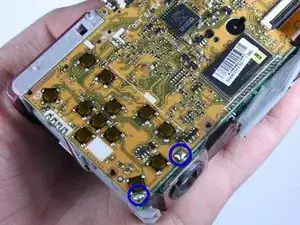

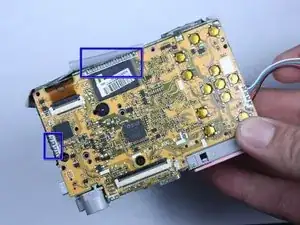

Найдите 2 точки пайки рядом с кнопкой затвора.

Удалите припой с обеих точек припоя оплеткой и паяльником тем же способом, что и в шаге 11.

Переверните камеру.

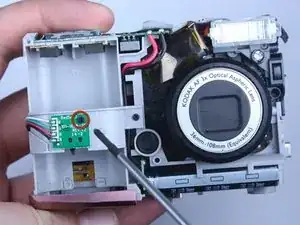

Удалите винт, удерживающий маленькую зелёную плату.

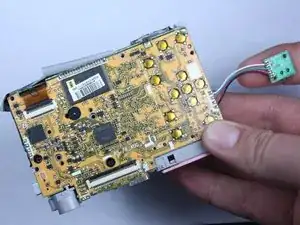

Поднимите маленькую зелёную плату.

Маленькая зелёная плата всё ещё соединена с платой логики проводами.

Разпаяйте оставшиеся 20 точек пайки, соединяющих плату логики с камерой.

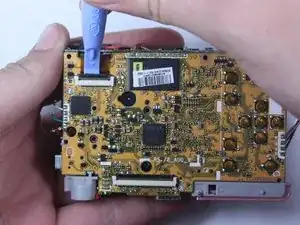

Найдите чёрную защёлку, удерживающую жёлтый кабель на месте.

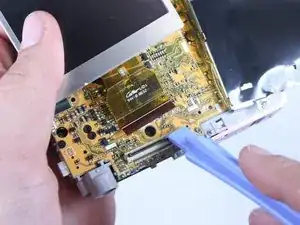

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы поднять чёрную защёлку.

Вытащите жёлтый кабель из разъёма.

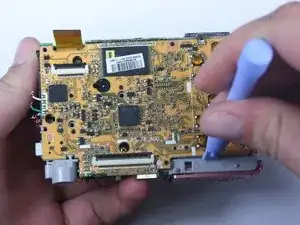

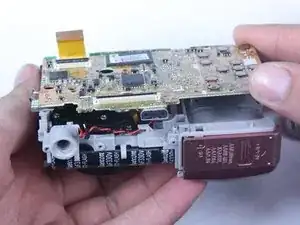

Используйте пластиковый инструмент для вскрытия, чтобы приподнять плату от камеры.

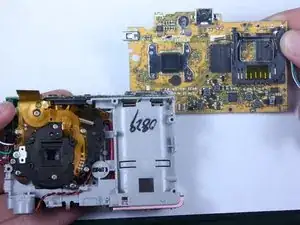

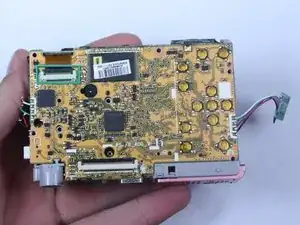

Продолжайте извлекать плату полностью.

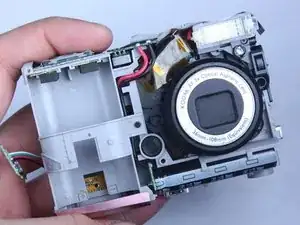

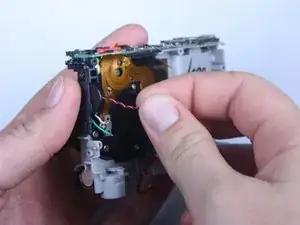

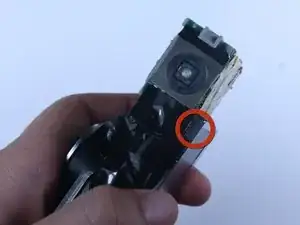

Осторожно потяните красный и чёрный провода, расположенные на стороне камеры, подключённые к динамику.
