Замена дисплея Olympus Stylus Tough TG-2 iHS

Найдите боковую сторону камеры с крышкой разъёмов.

Выкрутите два винта корпуса Phillips #00 длиной 4,6 мм.

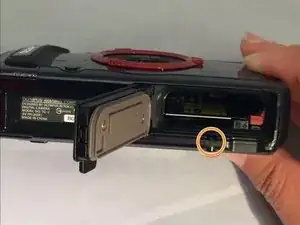

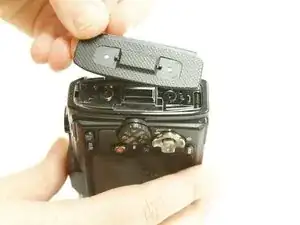

Откройте крышку разъёмов, сдвинув язычок с надписью lock до появления оранжевого цвета.

Сдвиньте фиксатор крышки разъёмов до появления оранжевого цвета, после чего крышка откроется.

Выкрутите один внутренний винт Phillips #00 длиной 3,77 мм.

Закройте крышку, чтобы получить доступ к корпусу.

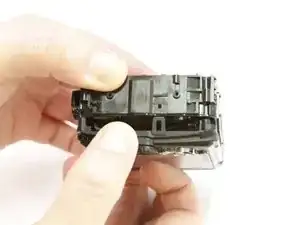

Руками снимите чёрную пластиковую накладку вокруг крышки разъёмов.

Руками снимите следующую чёрную пластиковую деталь.

Выкрутите два винта, которые стали видны.

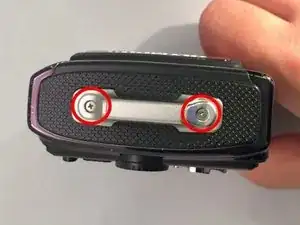

Найдите сторону камеры с кольцом для ремешка и выкрутите два винта Phillips #00 длиной 5,3 мм, находящихся на ручке.

Руками снимите ручку, чёрную накладку под ней, и аккуратно выньте блестящую чёрную накладку под ней.

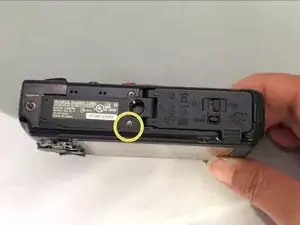

На нижней стороне камеры выкрутите один винт Phillips #00 длиной 3,5 мм из корпуса под ручкой.

Пластиковой раздвижной лопаткой аккуратно подденьте и снимите ручку Olympus.

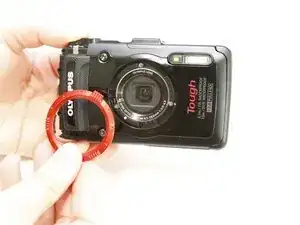

Снимите красное кольцо вокруг объектива, повернув его против часовой стрелки.

Выкрутите два винта Phillips #00 длиной 3,4 мм, которые крепят переднюю панель, только что освобождённую ручкой.

На нижней стороне камеры выкрутите один винт Phillips #00 длиной 3,4 мм у резьбы штатива, который крепит переднюю панель.

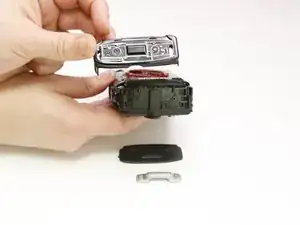

Пластиковой раздвижной лопаткой приподнимите и снимите переднюю панель.

Будьте готовы к сопротивлению, которое создаст наклейка под логотипом GPS.

Чёрное пластиковое кольцо вокруг вспышки может упасть, так как оно больше не зафиксировано.

Чтобы отсоединить экран монитора, выкрутите следующие семь винтов:

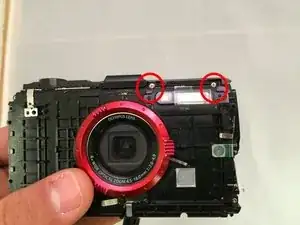

Найдите вспышку и выкрутите два винта Phillips #00 длиной 9,23 мм и 14,87 мм.

Найдите крышку батарейного отсека и выкрутите один винт Phillips #00 длиной 3,37 мм.

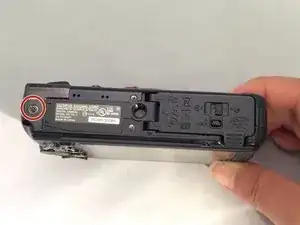

На нижней стороне камеры выкрутите один винт Phillips длиной 3,58 мм рядом с резьбой штатива.

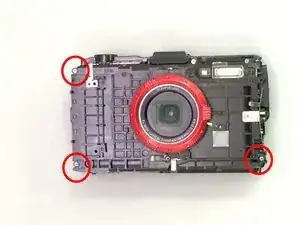

На передней панели найдите и выкрутите два угловых винта Phillips #00 длиной 9,2 мм на стороне кольца для ремешка и один нижний угловой винт Phillips #00 длиной 14,87 мм у крышки батарейного отсека.

Руками отсоедините защёлки корпуса с обеих сторон камеры и потяните вниз корпус монитора.

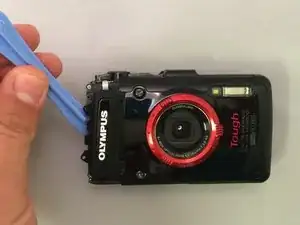

Используйте лопатку, чтобы аккуратно поддеть экран и отделить его от корпуса камеры.

Найдите защёлку белой ленты.

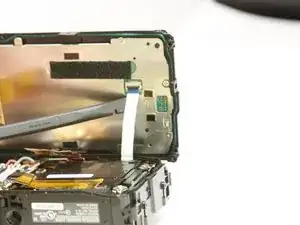

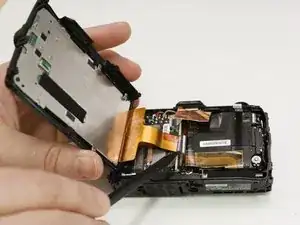

Используйте лопатку, чтобы поднять защёлку и освободить ленту.

Найдите защёлку оранжевой ленты между материнской платой и блоком объектива.

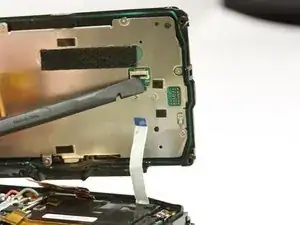

Используйте лопатку, чтобы поднять защёлку и освободить ленту.

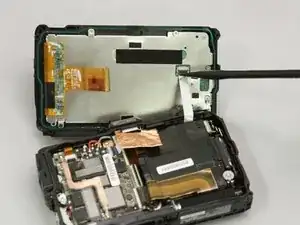

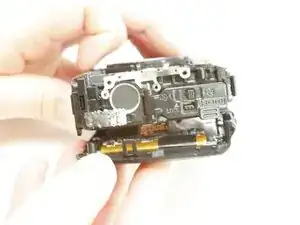

Далее подденьте белый разъём лопаткой, чтобы полностью освободить экран от устройства.

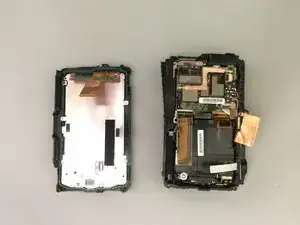

Корпус и монитор будут разъединены.

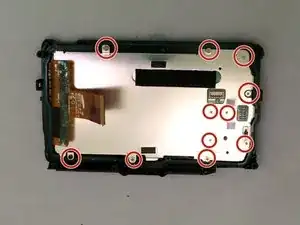

На обратной стороне отделённого монитора выкрутите 10 серебряных винтов Phillips #00 длиной 4,4 мм и один чёрный винт Phillips #00 длиной 3,26 мм.

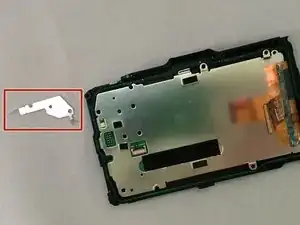

Руками снимите маленький металлический треугольник с угла.

Используйте лопатку по краю экрана, чтобы приподнять его и снять металлическую заднюю пластину, прикреплённую к экрану.
