Замена видоискателя RCA CC310

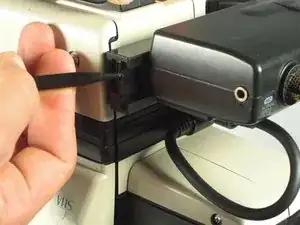

Вставьте лопатку между пластиковой направляющей и металлической заклепкой с левой стороны направляющей. Отодвиньте от камкодера, чтобы освободить крышку.

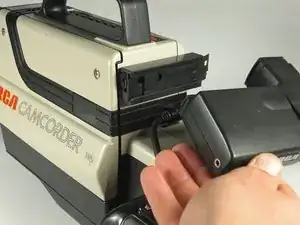

Отодвигание узла видоискателя вправо облегчает подъём крышки.

Сдвиньте поднятую крышку к узлу видоискателя, пока он не освободится от направляющей.

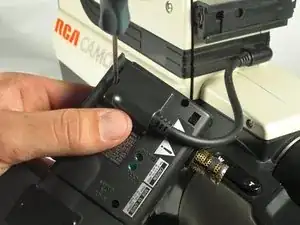

Удалите винт 7 мм ph#0 с нижней стороны, где подключен кабель.

Поднимите пластик, где подключен кабель, с узла видоискателя.

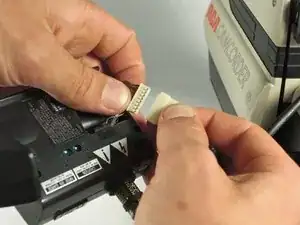

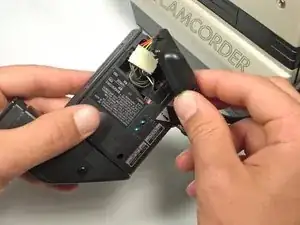

Отключите кабель, потянув его в стороны.

Удалите два винта 7.0 мм ph#0 с нижней стороны узла видоискателя.

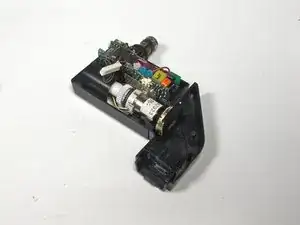

Поднимите пластиковый узел видоискателя и удалите его.

Откините назад крышку доступа к видоискателю.

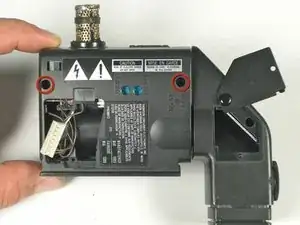

Удалите винт 7.0 мм ph#0 рядом с зеркалом.

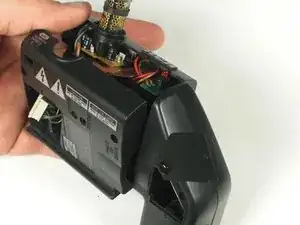

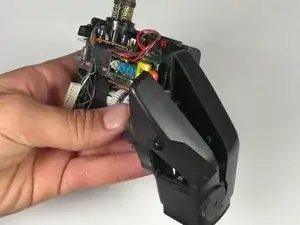

Снимите обе стороны пластикового узла.

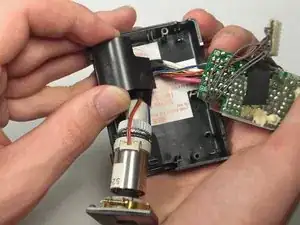

При сборке, если корпус не соединяется должным образом, попробуйте повернуть кольцо фокуса.

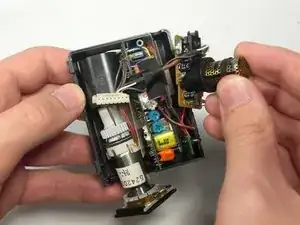

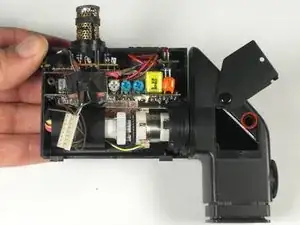

Поднимите плату микрофона вертикально вверх.

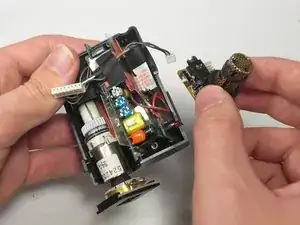

Отсоедините кабель, подключенный к плате.

Поднимите пластиковый корпус и проведите кабели снизу.

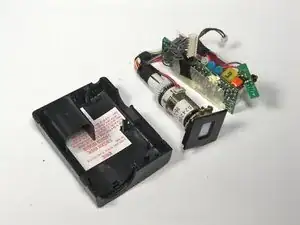

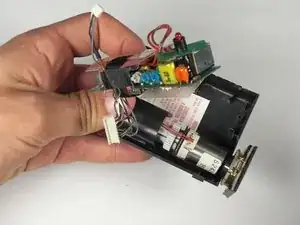

Извлеките всю плату и видоискатель.

Замените всю плату и
