Замена уплотнительных колец батареи и разъема Olympus Stylus Tough TG-2 iHS
Ваши уплотнения повреждены? Возможно, пришло время их заменить. Этот гид проведет вас через простые шаги для доступа и замены уплотнительных колец батареи и разъема.
Шаг 1

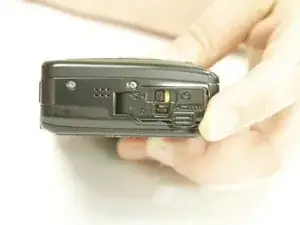

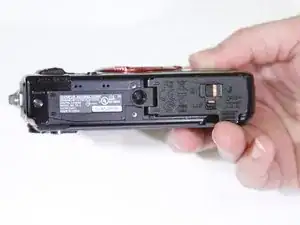

Найдите крышку батареи/карты на дне камеры.

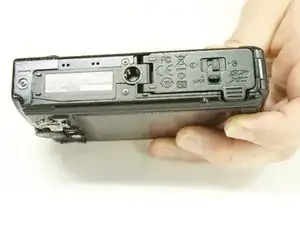

Сдвиньте язычок, помеченный замок, так чтобы появился оранжевый цвет.
Сдвиньте замок крышки батареи/карты, чтобы появился оранжевый цвет, и дверь откроется автоматически.
Шаг 2

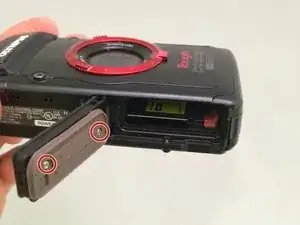

Снимите 2 винта Phillips #00 на внутренней двери батареи.

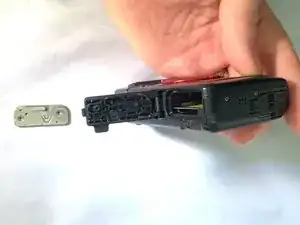

Используйте лопатку, чтобы освободить уплотнение и металлическую скобу.
Замените уплотнение.
Шаг 3

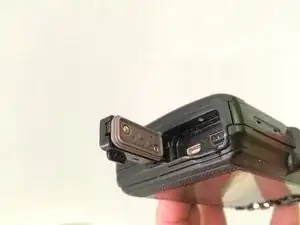

Найдите крышку разъема сбоку камеры.
Сдвиньте язычок, помеченный замок, так чтобы появился оранжевый цвет.
Сдвиньте замок крышки разъема, чтобы появился оранжевый цвет, и дверь откроется автоматически.
Шаг 4

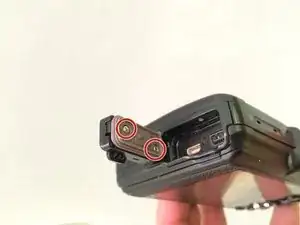

Снимите 2 винта Phillips #00 на внутренней двери разъема.

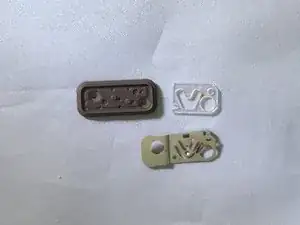

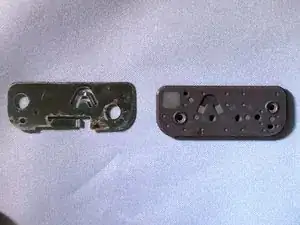

Используйте лопатку, чтобы освободить уплотнение, прозрачную пластиковую деталь и металлическую деталь.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
