Замена задней панели и кнопок Olympus Stylus Tough TG-2 iHS

Найдите сторону камеры с крышкой разъёма.

Удалите 2 винта корпуса Phillips #00 длиной 4.6 мм.

Откройте крышку разъёма, сдвинув язычок с отметкой lock, чтобы появилась оранжевая часть.

Сдвиньте фиксатор крышки разъёма до появления оранжевого цвета — дверца отскочит.

Удалите один внутренний винт Phillips #00 длиной 3.77 мм.

Закройте дверцу, чтобы получить доступ к корпусу.

Используя пальцы, снимите чёрный пластиковый корпус, окружающий дверцу разъёма.

Используя пальцы, снимите следующий чёрный пластиковый элемент.

Удалите два обнаруженных винта.

Найдите сторону камеры с ушком для ремешка и удалите 2 винта Phillips #00 длиной 5.3 мм в рукояти.

Пальцами снимите рукоять, чёрный корпус под ней и осторожно выведите наружу блестящий чёрный корпус ниже.

На нижней части камеры удалите один винт Phillips #00 длиной 3.5 мм в корпусе под рукоятью.

Используя пластиковый инструмент для вскрытия, осторожно подденьте и снимите накладку рукояти Olympus.

Снимите красное кольцо вокруг объектива, вращая его против часовой стрелки.

Удалите 2 винта Phillips #00 длиной 3.4 мм, фиксирующие лицевую панель, обнаженные после снятия рукояти.

На нижней части камеры удалите один винт Phillips #00 длиной 3.4 мм у штативного гнезда, фиксирующий лицевую панель.

Используйте пластиковый инструмент для поддёма, чтобы приподнять и снять лицевую панель.

Будет некоторое сопротивление из‑за наклейки прямо под логотипом GPS.

Чёрное пластиковое кольцо вокруг вспышки может упасть, так как оно больше не закреплено.

Чтобы отсоединить мониторный экран, удалите следующие 7 винтов:

Найдите вспышку и удалите 2 винта Phillips #00 длиной 9.23 мм и 14.87 мм.

Найдите дверцу батарейного отсека и удалите один винт Phillips #00 длиной 3.37 мм.

На нижней части камеры удалите один винт Phillips #00 длиной 3.58 мм рядом со штативным гнездом.

На лицевой панели найдите и удалите 2 угловых винта Phillips #00 длиной 9.2 мм со стороны ушка ремешка и нижний винт Phillips #00 длиной 14.87 мм в углу у батарейного отсека.

Пальцами отожмите фиксаторы корпуса по обеим сторонам камеры и опустите корпус монитора вниз.

С помощью лопатки аккуратно отожмите экран от корпуса камеры.

Найдите защёлку белой ленты.

Используйте лопатку, чтобы приподнять защёлку и освободить ленту.

Найдите защёлку оранжевой ленты между платой и блоком объектива.

Используйте лопатку, чтобы приподнять защёлку и освободить ленту.

Далее подденьте белый разъём лопаткой, чтобы освободить экран от устройства.

Корпус и монитор разделятся.

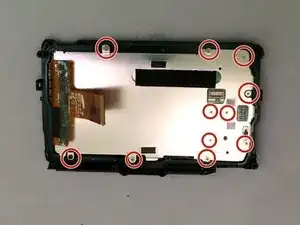

На задней стороне отделённого монитора удалите 10 серебристых винтов Phillips #00 длиной 4.4 мм и 1 чёрный винт Phillips #00 длиной 3.26 мм.

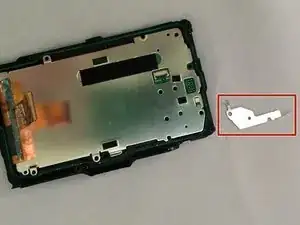

Пальцами снимите маленький металлический треугольник в углу.

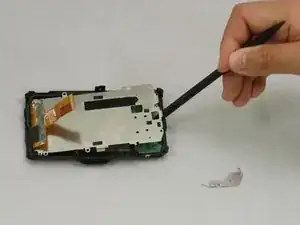

С помощью лопатки подденьте по краю экрана и снимите металлическую вставку.

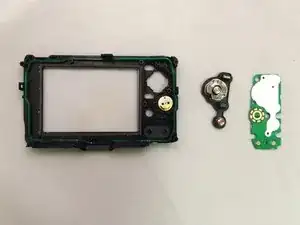

Пальцами поднимите зелёную плату с кнопками и выньте её из корпуса.
