Замена ЖК-дисплея Olympus Stylus Tough 6020
Это руководство поможет вам заменить ЖК-экран на вашем фотоаппарате. ЖК-экран нужно заменить, если он имеет трещины или перестал реагировать на касания. Замена ЖК-экрана позволит вам просматривать снимки, выполнять действия в меню камеры и настраивать параметры камеры.
Шаг 1
Сдвиньте и нажмите крышку отсека батареи, чтобы открыть её.
Нажмите на батарею, чтобы извлечь её.
Шаг 2
Поверните камеру так, чтобы вы смотрели на её нижнюю часть.
Отверткой Phillips #00 отвинтите три винта 3,9 мм на дне камеры.
Плоским лопаткой подденьте покрытие на дне камеры.
Шаг 3
Поверните камеру так, чтобы вы смотрели на её верхнюю часть.
Отверткой Phillips #00 отвинтите три винта 3,9 мм, расположенные на верхней части камеры.
Плоским лопаткой подденьте покрытие на верхней части камеры.
Шаг 4
Поверните камеру так, чтобы ЖК-экран был направлен вверх.
Отверткой Phillips #00 отвинтите два винта 3,9 мм, расположенные на левой стороне устройства.
Шаг 5
Отверткой Phillips #00 отвинтите винт 3,9 мм, расположенный рядом с чёрной лицевой панелью «Olympus».
Отверткой Torx T6 отвинтите два винта 3,5 мм, расположенные на чёрной лицевой панели «Olympus».
Плоским лопаткой аккуратно подденьте чёрную лицевую панель «Olympus» и снимите её.
Шаг 6
Отверткой Phillips #00 отвинтите два винта 3,9 мм справа от навигационной панели на U-образной рамке.
Переверните устройство так, чтобы передняя часть камеры была направлена к вам.
Отверткой Phillips #00 отвинтите два винта 3,9 мм на торцевой крышке.
Плоским лопаткой подденьте и снимите торцевую крышку.
Шаг 7
Поверните камеру так, чтобы была видна синяя лицевая панель.
Отверткой Phillips #00 отвинтите два винта 3 мм на синей панели.
Отверткой Phillips #00 отвинтите винт 3,9 мм, расположенный в нижней части камеры прямо под вспышкой.
Плоским лопаткой аккуратно подденьте и снимите синюю лицевую панель.
Шаг 8
Отверткой Phillips #00 отвинтите винты 9 мм на верхней части камеры справа от вспышки.
Шаг 9
Отверткой Phillips #00 отвинтите широкий винт 3,5 мм, расположенный посередине камеры.
Отверткой Phillips #00 отвинтите винт 9 мм, расположенный в верхнем левом углу камеры.
Плоским лопаткой отделите чёрную панель от камеры.
Шаг 10

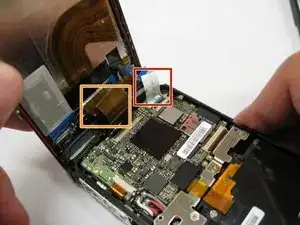

Пинцетом потяните белый гибкий шлейф, чтобы отключить его.
Пинцетом потяните коричневый гибкий шлейф, чтобы отключить его.
Шаг 11

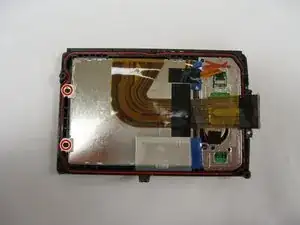

Отверткой Phillips #00 отвинтите винты 3,9 мм на задней левой стороне корпуса ЖК-экрана.
Плоским лопаткой аккуратно подденьте два держателя винтов от корпуса ЖК-экрана.

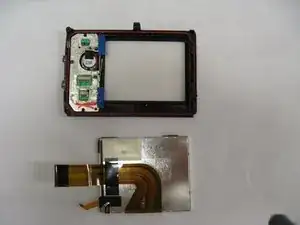

Руками аккуратно вытолкните ЖК-экран через корпус экрана.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
