Замена материнской платы Olympus Stylus Tough 6020
Это руководство поможет вам заменить материнскую плату.
Если аккумулятор камеры заряжен и исправен, а камера или её ЖК-дисплей по‑прежнему не реагируют, возможно, требуется замена материнской платы.
Для выполнения руководства вам понадобятся отвёртка и паяльник. Также перед началом работы следует разрядить конденсатор камеры.
Шаг 1

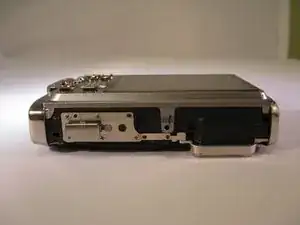

Сдвиньте и подайте корпус батареи, чтобы открыть его.
Выдавите аккумулятор.
Шаг 2

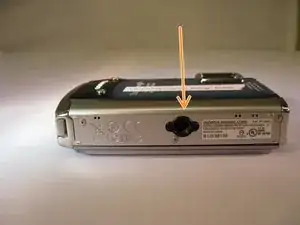

Поверните камеру так, чтобы вы смотрели на её нижнюю часть.

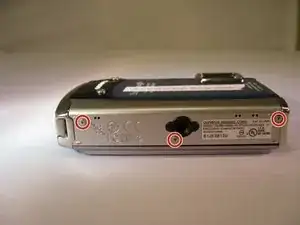

Отвёрткой Phillips 00 отвинтите три винта 3,9 мм на нижней части камеры.
Лопаткой аккуратно подденьте облицовку на нижней части камеры.
Шаг 3

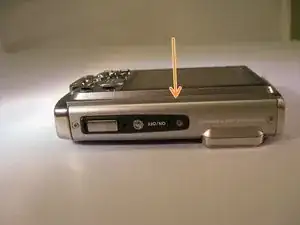

Поверните камеру так, чтобы вы смотрели на её верхнюю часть.
Отвёрткой Phillips 00 отвинтите три винта 3,9 мм, расположенные на верхней части камеры.
Лопаткой аккуратно подденьте облицовку на верхней части камеры.
Шаг 4
Поверните камеру так, чтобы ЖК‑дисплей был направлен вверх.

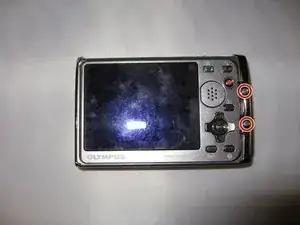

Отвёрткой Phillips 00 отвинтите два винта 3,9 мм, расположенные на левой стороне устройства.
Шаг 5

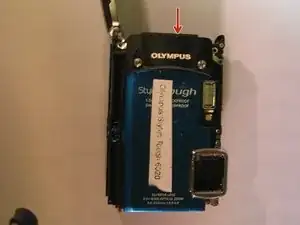

Отвёрткой Phillips 00 отвинтите винт 3,9 мм, расположенный рядом с чёрной декоративной панелью с надписью «Olympus».
Отвёрткой Torx T6 отвинтите два винта 3,5 мм, расположенные на чёрной декоративной панели «Olympus».
Лопаткой аккуратно подденьте и снимите чёрную декоративную панель «Olympus».
Шаг 6

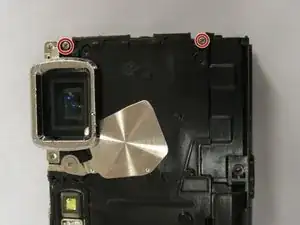

Отвёрткой Phillips 00 отвинтите два винта 3,9 мм справа от курсорной панели на U‑образной рамке.
Переверните устройство так, чтобы передняя часть камеры была обращена к вам.

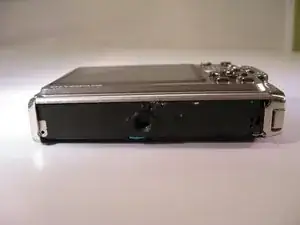

Отвёрткой Phillips 00 отвинтите два винта 3,9 мм на торцевой крышке.
Лопаткой подденьте и снимите торцевую крышку.
Шаг 7

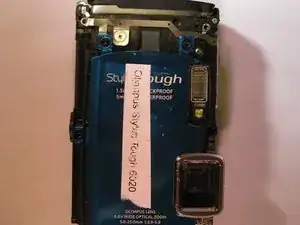

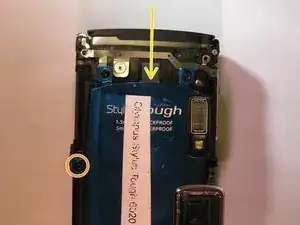

Поверните камеру так, чтобы была видна синяя декоративная панель.
Отвёрткой Phillips 00 отвинтите два винта 3 мм на синей панели.
Отвёрткой Phillips 00 отвинтите винт 3,9 мм, расположенный внизу камеры прямо под вспышкой.
Лопаткой аккуратно подденьте и снимите синюю декоративную панель.
Шаг 8
Отвёрткой Phillips 00 отвинтите винты 9 мм на верхней части камеры справа от вспышки.
Шаг 9

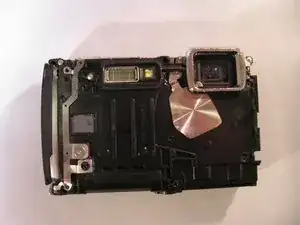

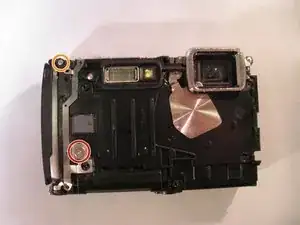

Отвёрткой Phillips 00 отвинтите широкий винт 3,5 мм, расположенный в центре камеры.
Отвёрткой Phillips 00 отвинтите винт 9 мм, расположенный в верхнем левом углу камеры.
Лопаткой отделите чёрную панель от корпуса камеры.
Шаг 10

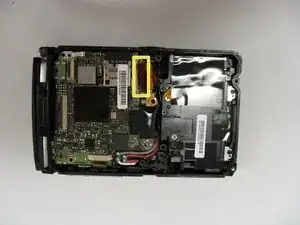

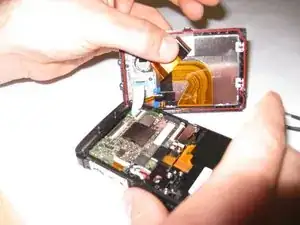

Пинцетом отключите белый ленточный кабель от материнской платы.
Пинцетом отключите коричневый ленточный кабель от материнской платы.
Шаг 11

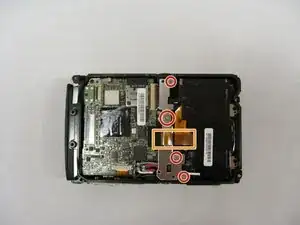

Отвёрткой отвинтите четыре винта с центральной металлической панели.
Пинцетом отключите ленточный кабель от материнской платы.
Пинцетом снимите металлическую панель.
Шаг 12
Отвёрткой отвинтите чёрный винт в верхнем левом углу материнской платы.
Отвёрткой отвинтите винт в нижнем левом углу материнской платы.
Пинцетом отключите ленточный кабель в верхнем правом углу материнской платы.
Пинцетом отключите ленточный кабель в нижнем правом углу материнской платы.

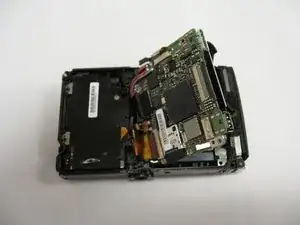

Лопаткой подденьте материнскую плату и приподнимите её.
Шаг 13

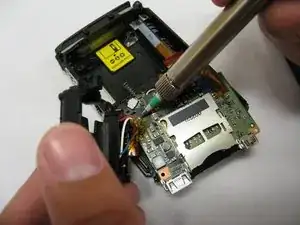

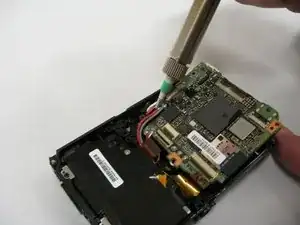

Паяльником распаяйте красный и белый провода, подключённые к материнской плате.

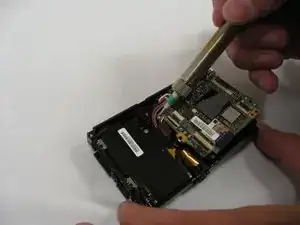

Паяльником распаяйте синий провод на обратной стороне материнской платы.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
