Замена вспышки Olympus Stylus Tough 6020

Сдвиньте и нажмите корпус батареи, чтобы открыть его.

Нажмите на батарею, чтобы извлечь её.

Поверните камеру так, чтобы вы смотрели на её нижнюю часть.

Отверткой Phillips #00 отвинтите три винта 3,9 мм на нижней части камеры.

С помощью лопатки подденьте облицовку на нижней части камеры.

Поверните камеру так, чтобы вы смотрели на её верхнюю часть.

Отверткой Phillips #00 отвинтите три винта 3,9 мм, расположенные на верхней части камеры.

С помощью лопатки подденьте облицовку на верхней части камеры.

Поверните камеру так, чтобы ЖК-экран был направлен вверх.

Отверткой Phillips #00 отвинтите два винта 3,9 мм, расположенные на левой стороне устройства.

Отверткой Phillips #00 отвинтите винт 3,9 мм, расположенный рядом с чёрной декоративной панелью с надписью "Olympus".

Отверткой T6 Torx отвинтите два винта 3,5 мм, расположенные на чёрной декоративной панели "Olympus".

С помощью лопатки аккуратно подденьте чёрную декоративную панель "Olympus".

Отверткой Phillips #00 отвинтите два винта 3,9 мм справа от курсорной панели на U-образной рамке.

Переверните устройство так, чтобы передняя часть камеры была обращена к вам.

Отверткой Phillips #00 отвинтите два винта 3,9 мм на торцевой крышке.

С помощью лопатки снимите торцевую крышку.

Поверните камеру так, чтобы была видна синяя лицевая панель.

Отверткой Phillips #00 отвинтите два винта 3 мм на синей панели.

Отверткой Phillips #00 отвинтите винт 3,9 мм, расположенный внизу камеры прямо под вспышкой.

С помощью лопатки аккуратно подденьте синюю лицевую панель.

Отверткой Phillips #00 отвинтите винты 9 мм на верхней части камеры справа от вспышки.

Отверткой Phillips #00 отвинтите широкий винт 3,5 мм, расположенный в середине камеры.

Отверткой Phillips #00 отвинтите винт 9 мм, расположенный в верхнем левом углу камеры.

С помощью лопатки отделите чёрную панель от камеры.

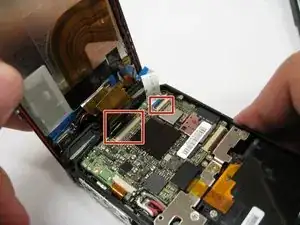

Пинцетом аккуратно потяните ленточные кабели, чтобы отсоединить их от платы.

Возьмите панель руками и снимите её.

Отложите заднюю панель в сторону.

Отверткой Phillips #00 отвинтите четыре винта 3,9 мм из центральной металлической панели.

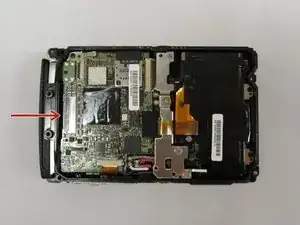

Пинцетом снимите металлическую панель с платы.

Пинцетом отсоедините ленточный кабель от платы.

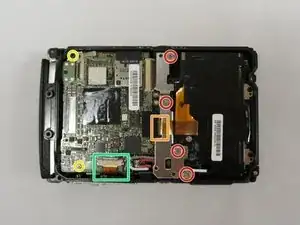

Отверткой Phillips #00 отвинтите два винта 3,9 мм в верхнем левом и нижнем левом углах платы.

Пинцетом отсоедините ленточный кабель снизу слева от платы.

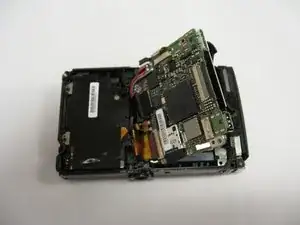

С помощью лопатки аккуратно подденьте плату и снимите её с корпуса.

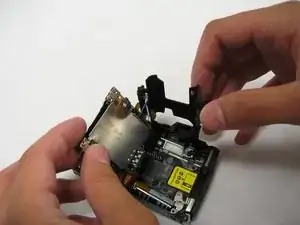

Руками отделите чёрную рамку от платы.

Руками отделите металлическую пластину, находящуюся между корпусом вспышки и платой.

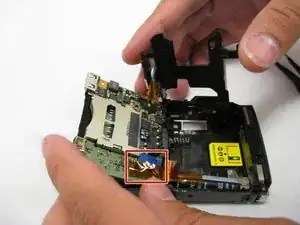

Пинцетом снимите жёлтую ленту с синего и белого проводов.

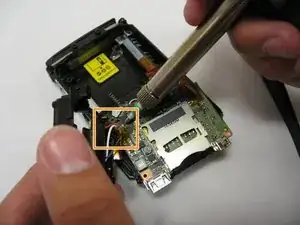

Паяльной станцией выпаяйте синий провод с задней части платы.

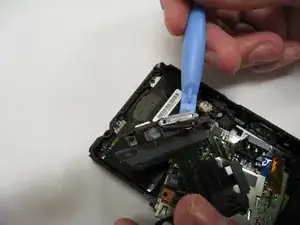

С помощью лопатки осторожно подденьте конденсатор из корпуса вспышки.

При прикосновении к конденсатору возможен удар электрическим током.
