Замена объектива Olympus Stylus Tough 6020
Это руководство пошагово покажет, как заменить объектив в Olympus Stylus Tough 6020.
Шаг 1
Сдвиньте и нажмите крышку отсека батареи, чтобы открыть её.
Нажмите на батарею, чтобы извлечь её.
Шаг 2
Поверните камеру так, чтобы вы смотрели на её нижнюю часть.
Отверткой Phillips 00 отвинтите три винта 3,9 мм на донной части камеры.
Пластиковой лопаткой аккуратно подденьте декоративную панель на нижней части камеры.
Шаг 3
Поверните камеру так, чтобы вы смотрели на её верхнюю часть.
Отверткой Phillips 00 отвинтите три винта 3,9 мм, расположенные на верхней части камеры.
Пластиковой лопаткой подденьте декоративную панель на верхней части камеры.
Шаг 4
Поверните камеру так, чтобы ЖК-экран был направлен вверх.
Отверткой Phillips 00 отвинтите два винта 3,9 мм, расположенные на левой стороне устройства.
Шаг 5
Отверткой Phillips 00 отвинтите винт 3,9 мм, расположенный рядом с чёрной декоративной панелью с надписью "Olympus".
Отверткой Torx T6 отвинтите два винта 3,5 мм, расположенные на чёрной декоративной панели с надписью "Olympus".
Пластиковой лопаткой аккуратно подденьте чёрную декоративную панель "Olympus".
Шаг 6
Отверткой Phillips 00 отвинтите два винта 3,9 мм справа от курсорной панели на U-образной рамке.
Переверните устройство так, чтобы передняя часть камеры была обращена к вам.
Отверткой Phillips 00 отвинтите два винта 3,9 мм на торцевой крышке.
Пластиковой лопаткой подденьте торцевую крышку.
Шаг 7
Поверните камеру так, чтобы была видна синяя декоративная панель.
Отверткой Phillips 00 отвинтите два винта 3 мм на синей панели.
Отверткой Phillips 00 отвинтите винт 3,9 мм, расположенный в нижней части камеры прямо под вспышкой.
Пластиковой лопаткой аккуратно подденьте синюю декоративную панель.
Шаг 8
Отверткой Phillips 00 отвинтите винты 9 мм на верхней части камеры справа от вспышки.
Шаг 9
Отверткой Phillips 00 отвинтите широкий винт 3,5 мм, расположенный в средней части камеры.
Отверткой Phillips 00 отвинтите винт 9 мм, расположенный в верхнем левом углу камеры.
Пластиковой лопаткой отделите чёрную панель от камеры.
Шаг 10
Отвинтите винты на монтажных пластинах.
Шаг 11

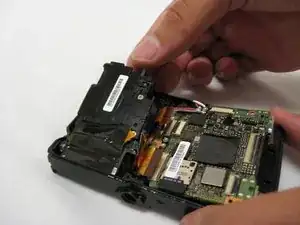

Аккуратно извлеките отсек объектива из устройства.
Шаг 12

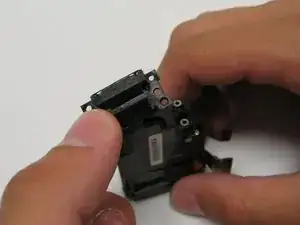

Сверху открутите три винта.
Не беспокойтесь о винте, расположенном над двумя другими винтами.
Шаг 13

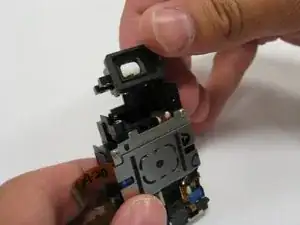

Объектив снимается.
Заключение
Чтобы собрать устройство, выполните эти действия в обратном порядке.
