Замена матрицы камеры Canon ELPH Z3
Матрица является ключевым компонентом в работе камеры. Матрица воспринимает и преобразует информацию, формирующую изображение. Она преобразует переменный поток световых волн в сигналы, несущие эту информацию. Основная проблема, связанная с матрицей — накопление пыли. Этот гид предоставляет пошаговые инструкции по замене матрицы в вашей Canon ELPH Z3.
Шаг 1
Выкрутите 7 винтов длиной 4,1 мм по периметру корпуса камеры с помощью отвёртки PH000.
Шаг 2
Разделите переднюю и заднюю панели корпуса камеры.
Полностью снимите заднюю панель.
Это облегчит доступ к держателю кнопки затвора.
Шаг 3
Сдвиньте держатель кнопки затвора с корпуса камеры.
Обратите внимание, что кнопка затвора расположена с правой стороны держателя.
Шаг 4
Нажмите вверх на кнопку затвора с нижней стороны держателя большим пальцем.
Отделите кнопку затвора от держателя.
Шаг 5
Разведите переднюю и заднюю панели корпуса камеры.
Полностью снимите заднюю панель, чтобы получить доступ к заднему экрану.
Шаг 6
Открутите 6 винтов длиной 4,1 мм, удерживающих задний экран, используя отвёртку PH000.
На этом шаге возможно потребуется отогнуть ленту, чтобы получить доступ к некоторым винтам.
Шаг 7
Оттяните жёлтую ленту со стороны, прикреплённой к заднему экрану.
Снимите задний экран.
Шаг 8

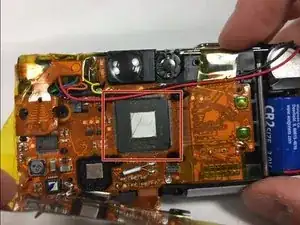

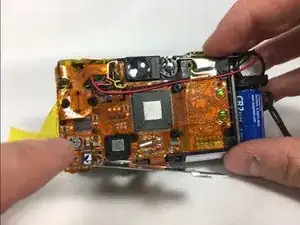

Отведите основание заднего экрана, чтобы открыть доступ к матрице.
Снимите матрицу с помощью плоскогубцев.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
