Замена динамика Canon Powershot A610
Это руководство поможет Вам снять и заменить динамик Canon Powershot A610, восстановив работу функции звуковых заметок и звуков затвора, если это была единственная причина неисправности.
Перед началом ремонта выключите камеру, отключите адаптер питания и извлеките аккумулятор.
Для выполнения этого ремонта требуется пайка. Если у Вас нет опыта, обратитесь за помощью и ознакомьтесь со статьёй Как паять и выпаивать соединения для получения дополнительной информации.
Шаг 1

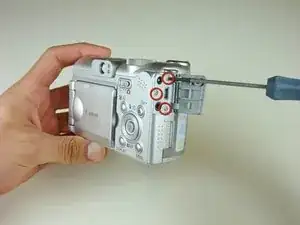

Удалите три винта, крепящих боковую панель, используя крестовую отвёртку Phillips #00.

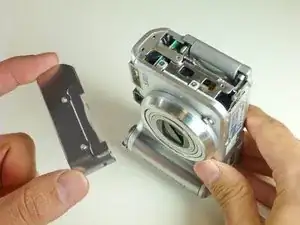

Снимите боковую панель с корпуса камеры.

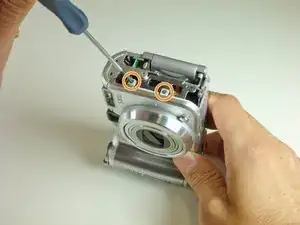

Удалите два оставшихся винта, крепящих рамку камеры.
Шаг 2

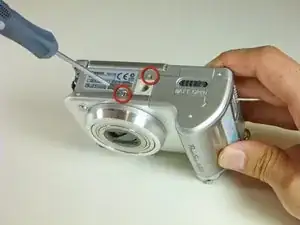

Удалите два винта на нижней панели камеры.
Шаг 3
Откройте крышку отсека аккумулятора.

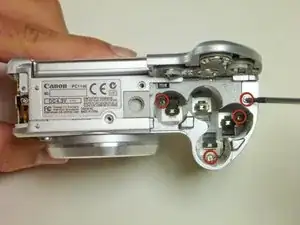

Удалите четыре винта внутри.
Один винт находится на верхней стороне нижней крышки. Остальные три винта расположены в нижней части отсека для аккумулятора.
Закройте крышку отсека аккумулятора.
Шаг 4
Откройте крышку порта «DIGITAL AV OUT» на камере.

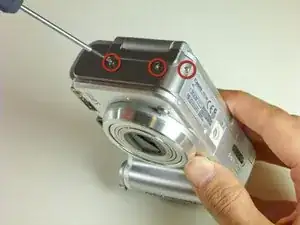

Удалите три винта.
Снимите крышку с камеры.
Шаг 5

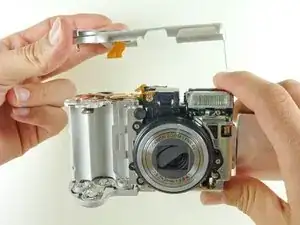

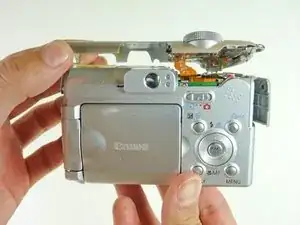

Удерживая боковые стороны верхней крышки, аккуратно отожмите верхнюю крышку от корпуса камеры.
Верхняя крышка не полностью отсоединяется.
Шаг 6
Откройте крышку отсека аккумулятора.

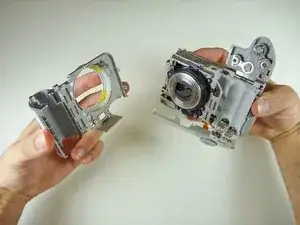

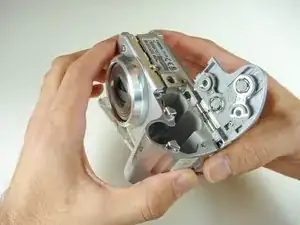

Аккуратно отожмите переднюю крышку от корпуса камеры.
Возможно потребуется приложить некоторое усилие. Будьте осторожны, чтобы не сломать пластик.
Шаг 7

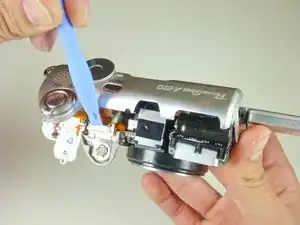

С помощью инструмента для вскрытия отведите чёрный фиксатор от белого контактного разъёма, чтобы отсоединить ленточный разъём.
Шаг 8

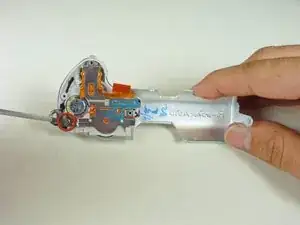

Удалите винт 3 мм, удерживающий металлическую рамку.
Шаг 9

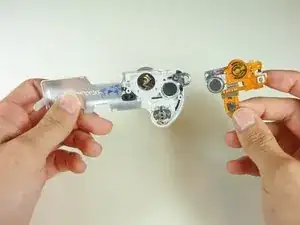

Разогнутой скрепкой продвиньте динамик сверху корпуса вниз наружу.
Прилагая небольшое усилие, выньте динамик — он приклеен к верхней части корпуса.
Между динамиком и корпусом находится мягкая тканевая крышка динамика. Следите за тем, чтобы не сдвинуть её с места в посадочном гнезде.
Шаг 10

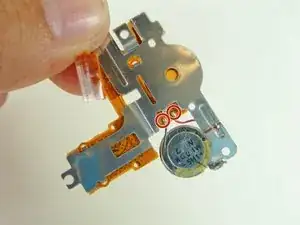

Выпаяйте динамик в двух точках пайки и припаять новый динамик на его место.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
