Замена задней панели Canon PowerShot A630

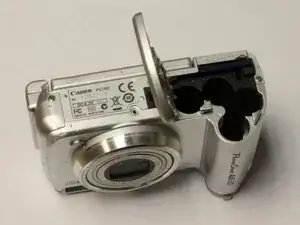

Откройте крышку отсека для батареи, сдвинув защёлку на крышке и отодвигая крышку от корпуса камеры.

Достаньте батареи.

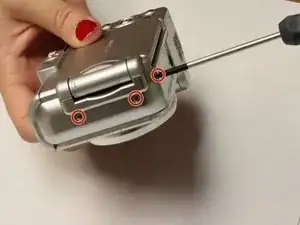

Выверните три указанных винта 0,2 мм крестовой отвёрткой Phillips #00.

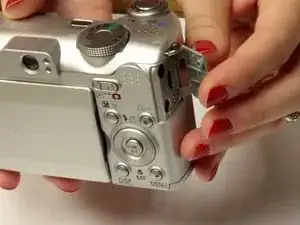

Осторожно оттяните боковую панель, чтобы снять её.

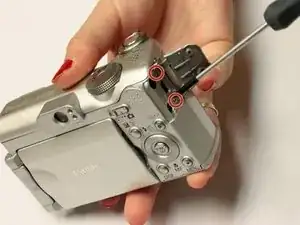

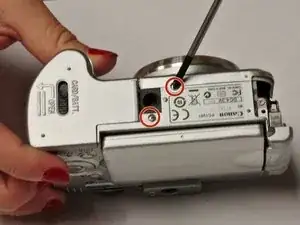

Выверните два указанных винта 0,2 мм крестовой отвёрткой Phillips #00.

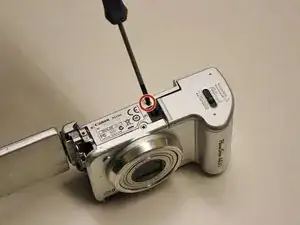

Выверните указанный винт 0,2 мм крестовой отвёрткой Phillips #00.

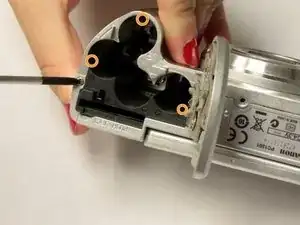

Выверните три винта 0,2 мм, расположенные на внутренней стороне верхней панели в отсеке для батареи, крестовой отвёрткой Phillips #00.

Откройте крышку разъёма «DIGITAL A/V OUT» на камере.

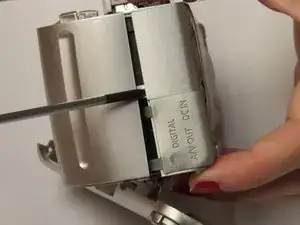

Выверните два указанных винта 0,2 мм крестовой отвёрткой Phillips #00.

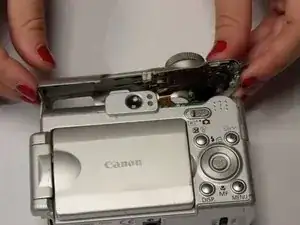

Сожмите боковые стороны верхней панели и аккуратно потяните, чтобы отделить верхнюю панель от корпуса камеры.

Верхняя панель полностью не отделится.

Осторожно раздвиньте переднюю и заднюю панели и с помощью крестовой отвёртки Phillips #00 выверните винт, соединяющий панели.

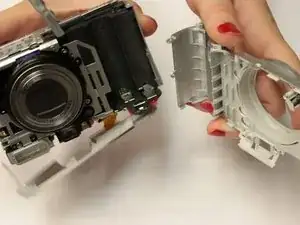

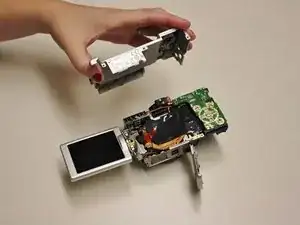

Держа за верхнюю и нижнюю части, аккуратно оттяните переднюю панель от корпуса камеры, чтобы снять её.

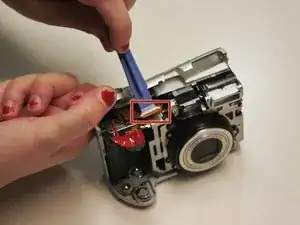

Используйте лопатку, чтобы аккуратно отвести фиксирующую защёлку назад и вынуть ленточный кабель.

Верхняя панель теперь должна быть полностью отделена от камеры.

Приложение чрезмерной силы лопаткой может повредить фиксирующую защёлку.

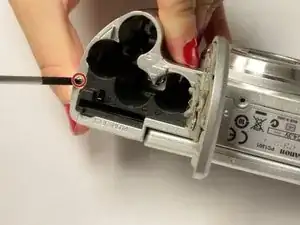

Выверните винт 0,2 мм крестовой отвёрткой #00.

Осторожно подденьте заднюю панель, чтобы снять её.
