Замена корпуса камеры Canon PowerShot A620
Шаг 1

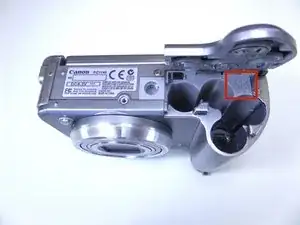

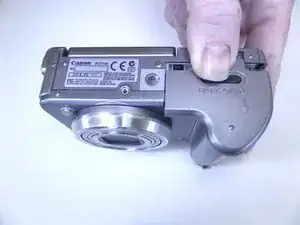

Сдвиньте защёлку на крышке отсека для батарей и одновременно отодвиньте крышку от себя. Крышка отсека для батарей должна отщелкнуться.
Шаг 2
Установите элементы питания AA в соответствии с схемой, напечатанной на камере.

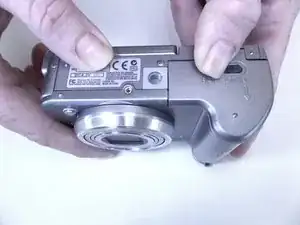

Закройте крышку отсека для батарей.
Шаг 3

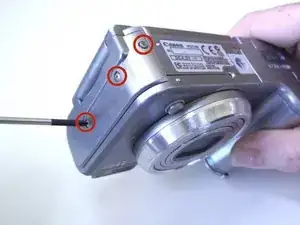

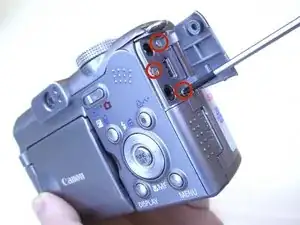

Открутите три винта Phillips #00 1.6x3 мм на боковой панели.

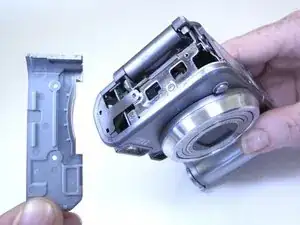

Поднимите ослабленную панель от корпуса.

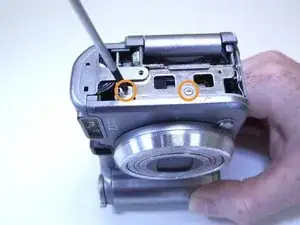

Открутите два винта Phillips #00 1.6x3 мм, которые ранее были скрыты под панелью.
Шаг 4

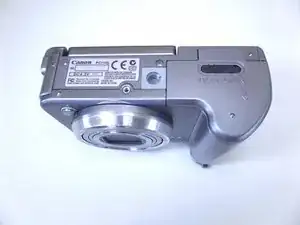

Открутите два винта Phillips #00 1.6x3 мм на нижней панели.
Шаг 5
Откройте крышку отсека для батарей.
Открутите четыре винта Phillips #00 1.6x3 мм в отсеке для батарей.
Шаг 6

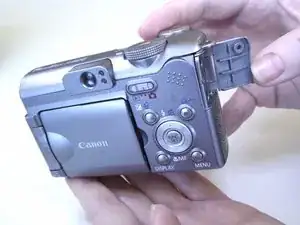

Поднимите крышку терминалов на боковой стороне камеры.
Открутите три винта Phillips #00 1.6x3 мм под крышкой терминалов.
Шаг 7

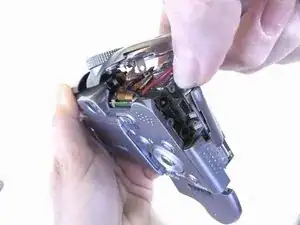

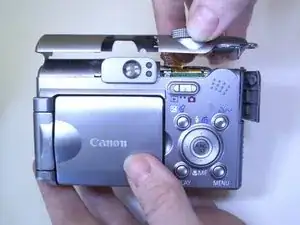

Осторожно потяните верхнюю панель, чтобы отделить её от корпуса.
Хотя верхняя панель теперь будет свободна от остальной части корпуса, она всё ещё будет прикреплена к камере ленточным кабелем.
Шаг 8

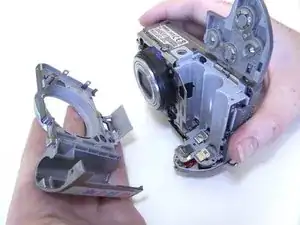

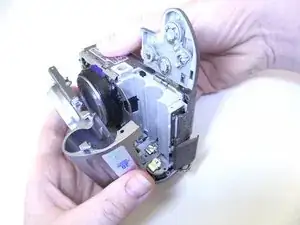

Осторожно потяните переднюю панель, чтобы отделить её от камеры.
Клеммы питания легко доступны на этом шаге.
Шаг 9

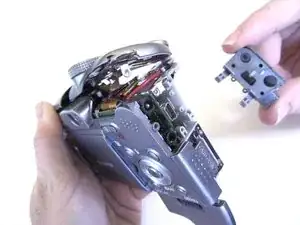

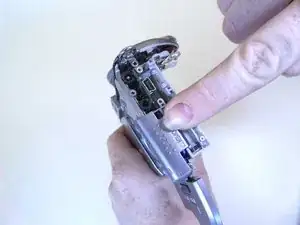

Осторожно потяните крышку терминалов, чтобы отделить её от камеры.
Шаг 10
Сдвиньте крышку отсека для карты памяти вниз.

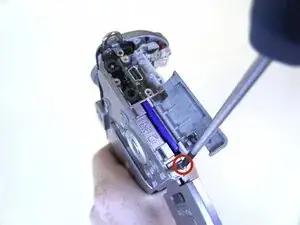

Открутите винт Phillips #00 1.6x3 мм под крышкой отсека для карты памяти.
Шаг 11

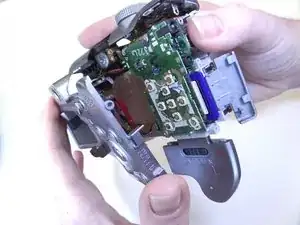

Осторожно потяните заднюю панель, чтобы отделить её от камеры.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
