Замена блока вспышки Canon Powershot A610

Отпирайте крышку батарейного отсека, поворачивая ее наружу, чтобы открыть.

Переверните камеру и дайте батареям выпасть.

Закройте крышку батарейного отсека.

Удалите три винта по 3 мм, которые крепят боковую панель к корпусу камеры.

С помощью ногтей вытяните боковую панель наружу, чтобы снять ее.

Удалите два оставшихся винта по 2 мм, которые крепят рамку камеры.

Удалите винт по 3 мм, который расположен внизу камеры, рядом с передней частью.

Удалите винт по 4 мм, который расположен внизу камеры, рядом с задней частью.

Откройте крышку батарейного отсека.

Удалите винт по 5 мм, который расположен в верхней части батарейного отсека.

Удалите три винта по 6 мм, которые находятся в нижней части батарейного отсека.

Закройте крышку батарейного отсека.

Откройте крышку цифрового A/V DC разъема.

Удалите три винта по 4 мм.

Отсоедините цифровой A/V DC разъем.

При повторной сборке камеры оставьте верхний винт незакрепленным до после установки верхнего корпуса.

Возьмитесь за боковые стороны верхней крышки и аккуратно поднимите ее, пока она не отсоединится от камеры.

Не снимайте верхнюю крышку полностью; к камере все еще подключен оранжевый шлейф.

Откройте крышку батарейного отсека.

Держите камеру вверх дном и потяните сторону передней панели, которая ближе к вам, наружу.

Приложите некоторое усилие, но вытягивайте переднюю панель осторожно, чтобы избежать повреждений.

Откройте крышку слота для карты памяти.

Удалите винт по 3 мм, который расположен ближе к нижней части корпуса.

Разверните LCD экран полностью.

Возьмитесь за обе стороны верхней части заднего корпуса и аккуратно потяните его наружу, пока корпус не отсоединится.

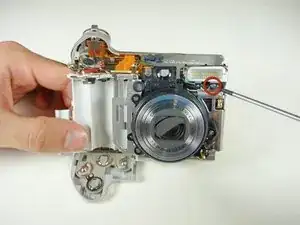

Удалите винт по 3 мм, который удерживает блок вспышки на камере.

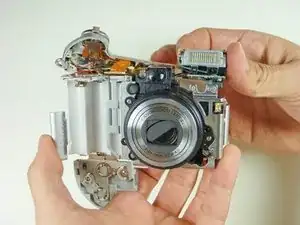

С помощью указательного пальца и большого пальца потяните блок вспышки вверх и извлеките его из камеры.

Конденсатор блока вспышки может вызывать электрические удары. Не касайтесь обоих металлических концов конденсатора одновременно.

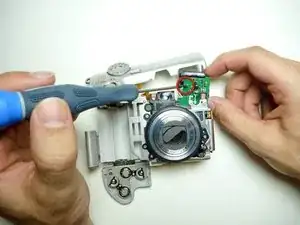

Удалите винт по 3 мм, который расположен на задней стороне печатной платы.

Отпаивайте белые, желтые, коричневые и зеленые провода в местах их пайки.

Снимите и замените сборку вспышки.
