Замена корпуса камеры Canon Powershot A610
Это руководство демонстрирует, как заменить корпус камеры Canon Powershot A610. Чтобы получить доступ к внутренностям Canon A610, необходимо снять пластиковый корпус.
Шаг 1
Откройте крышку отсека батареи, потянув её наружу.
Шаг 2

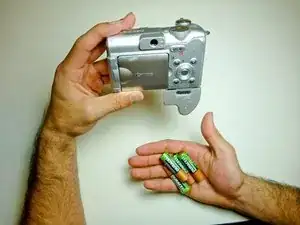

Переверните камеру и дайте батарейкам выпасть.
Закройте крышку отсека батареи.
Шаг 3

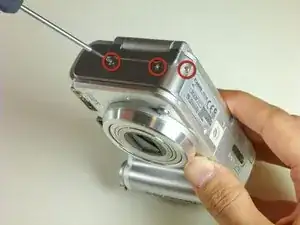

Выкрутите три винта 3 мм, крепящих боковую панель к корпусу камеры.

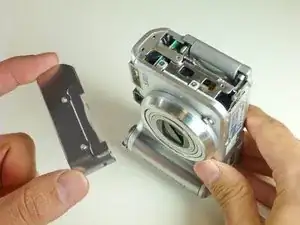

Потяните боковую панель наружу с помощью ногтей, чтобы снять её.

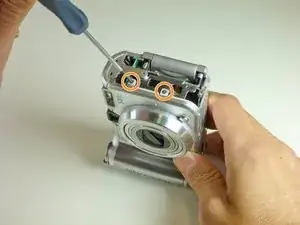

Выкрутите два оставшихся винта 2 мм, крепящих переднюю рамку корпуса.
Шаг 4

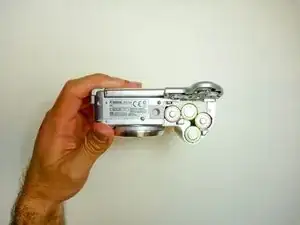

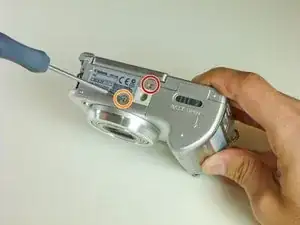

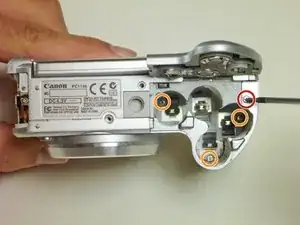

Выкрутите винт 3 мм, расположенный внизу камеры, у передней части.
Выкрутите винт 4 мм, расположенный внизу камеры, у задней части.
Шаг 5
Откройте крышку отсека батареи.
Выкрутите винт 5 мм, расположенный сверху отсека для батареи.
Выкрутите три винта 6 мм, расположенных внизу отсека для батареи.
Закройте крышку отсека батареи.
Шаг 6

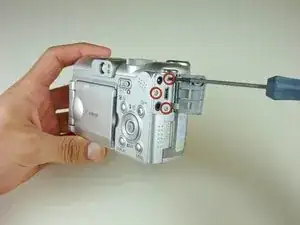

Откройте крышку цифрового терминала A/V DC.
Выкрутите три винта 4 мм.
Отсоедините цифровой терминал A/V DC.
При сборке камеры не вкручивайте верхний винт, пока не установите верхнюю часть корпуса на место.
Шаг 7

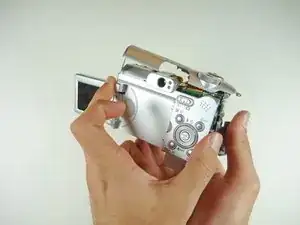

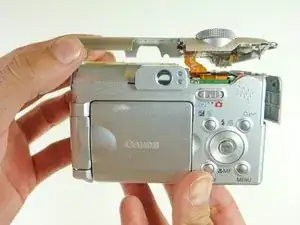

Возьмитесь за боковые стороны верхней крышки и аккуратно поднимите её, пока она не отсоединится от камеры.
Не удаляйте верхнюю крышку целиком — она всё ещё соединена с камерой оранжевым ленточным кабелем.
Шаг 8
Откройте крышку отсека батареи.

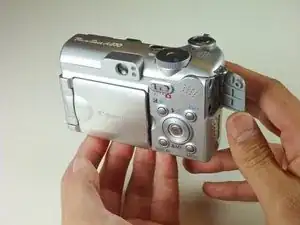

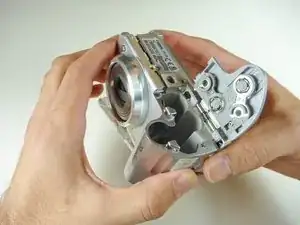

Переверните камеру задом наперёд и потяните наружу ближнюю к вам часть передней панели корпуса.
Приложите усилие, но тяните переднюю панель аккуратно, чтобы не повредить её.
Шаг 9
Откройте крышку слота для карты памяти.

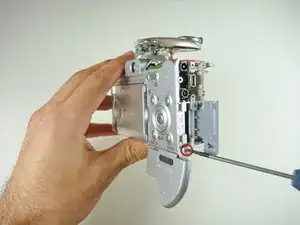

Выкрутите винт 3 мм, расположенный внизу передней панели.
Шаг 10

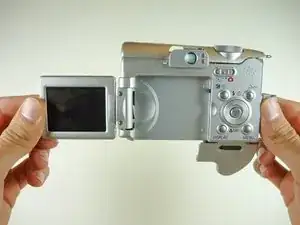

Раскройте экран ЖК-дисплея полностью.

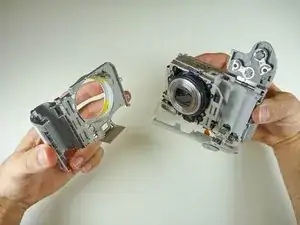

Возьмитесь за боковые верхние края задней панели и потяните её наружу, пока панель не отсоединится.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
