Замена динамика Canon Powershot ELPH 100 HS

Найдите крышку отсека аккумулятора на нижней части корпуса камеры.

Сдвиньте защёлку вправо, чтобы открыть крышку отсека аккумулятора.

Откиньте крышку отсека аккумулятора.

Выдвиньте аккумулятор из камеры, сдвинув его пальцами.

Это не оригинальный аккумулятор, поставляемый с камерой, поэтому у Вашего он может выглядеть иначе.

Нажмите на карту памяти, пока она не щёлкнет и не освободится.

Поднимите карту памяти, чтобы извлечь её.

Используя крестовую отвертку Phillips #00, выкрутите два винта 3.1 мм с нижней части камеры.

Следите за всеми винтами, извлекаемыми из корпуса.

Дисплей камеры должен быть обращён к Вам.

Убедитесь, что экран обращён к Вам, затем поверните его, чтобы увидеть винты на боковой части камеры.

С помощью крестовой отвертки Phillips #00 удалите два винта 3.1 мм.

При наличии экрана, обращённого к Вам, поверните камеру на 180 градусов.

Сторона с разъёмом зарядки теперь должна быть направлена вверх.

Используйте крестовую отвертку Phillips #00, чтобы приподнять крышку разъёма зарядки.

После приподнимания крышки разъёма поверните её, чтобы получить доступ к винту под ней, который показан на следующем изображении.

Удалите оба винта 3.1 мм с помощью крестовой отвертки Phillips #00.

На изображении всё ещё показан винт из шага 3 на месте.

Поверните камеру так, чтобы нижняя часть снова была обращена вверх.

С открытой крышкой отсека аккумулятора используйте лопатку, чтобы снять переднюю крышку корпуса камеры.

Осторожно проходите по всем краям, пока крышка не освободится.

Когда передняя крышка полностью освобождена, аккуратно снимите её.

Осторожно, чтобы не сломать защёлки, удерживающие её на месте.

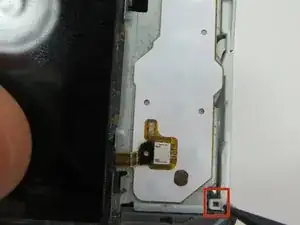

Так же, как в шагах 4–6, аккуратно используйте лопатку, чтобы снять заднюю крышку.

Пройдите по всем краям задней крышки, чтобы она безопасно отделилась от корпуса камеры.

Осторожно, чтобы не сломать защёлки.

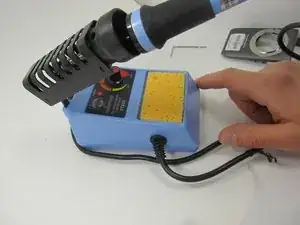

Включите паяльник.

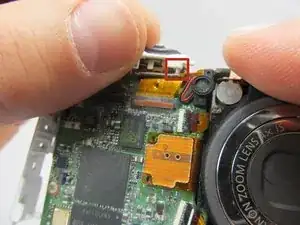

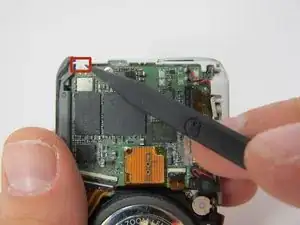

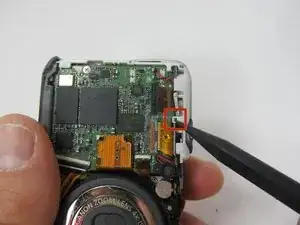

Аккуратно отогните защёлки вокруг кнопки питания на корпусе камеры.

Осторожно, чтобы не повредить провода, соединяющие корпус с основным блоком камеры.

Убедитесь, что аккумулятор извлечён.

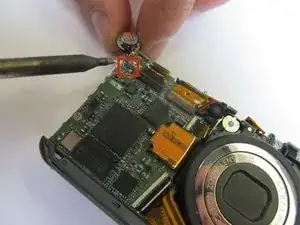

Перережьте провода на половине расстояния между микрофоном и корпусом камеры.

Оставьте 25 мм провода на динамике при обрезке.

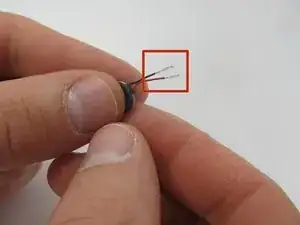

Зачистите концы только что обрезанных проводов.

Откройте оголённую жилу длиной 2 мм.

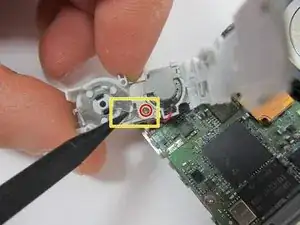

Удалите винт 3.1 мм, крепящий динамик к корпусу.

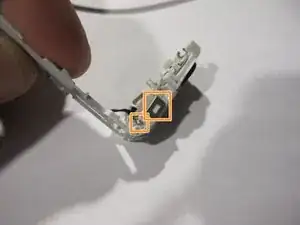

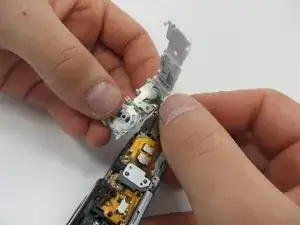

Снимите две защёлки — металлическая крышка освободится.

При снятии металлической крышки пружина выскочит.

Запомните положение и ориентацию пружины, её потребуется установить обратно позже.

Изображение пружины

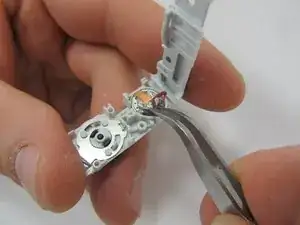

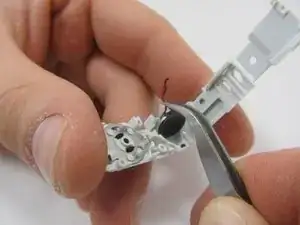

Пинцетом захватите провода и вытащите динамик из пластиковой посадочной части.

Примените усилие, так как динамик приклеен к корпусу.

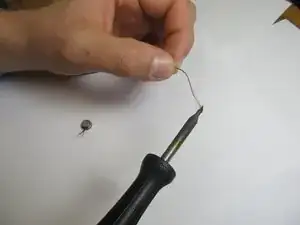

Проверьте температуру паяльника, прикоснувшись им к кончику скрепки.

Если кончик скрепки расплавится, паяльник готов.

Если Вы никогда раньше не пользовались паяльником, обратитесь к руководству в описании этого руководства или просмотрите следующее видео: How To Solder Or Soldering Techniques.

Припаяйте красный провод к правому контакту, а чёрный провод к левому контакту.

Не прикладывайте усилие к проводам динамика во время этой операции. Если провода порвутся, их придётся перепаять.

Поместите динамик обратно в его корпус.

Накройте динамик металлической крышкой.

Не прикручивайте винт.

Поднимите угол металлической крышки и вставьте пружину так, чтобы она легла вокруг отверстия под винт.

После того как пружина расположится вокруг штыря отверстия под винт, вставьте винт, чтобы крышка зафиксировалась на месте.

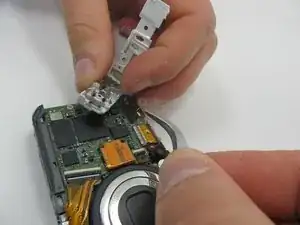

Чтобы снова прикрепить корпус динамика к остальной части камеры, убедитесь, что штырьки и защёлки совмещены.
