Замена ЖК-дисплея Canon PowerShot A200
Используйте это руководство для замены ЖК-дисплея, если он треснул или не работает должным образом на вашем Canon PowerShot A200.
Работающий ЖК-дисплей использует жидкие кристаллы для формирования изображений на экране камеры.
Повреждённый ЖК-экран может быть опасен для кожи. В случае повреждения примите соответствующие меры предосторожности.
После разборки корпуса можно установить новый ЖК-дисплей.
Убедитесь, что у вас есть опыт работы с подобными задачами, так как при сборке потребуется пайка.
Шаг 1
Используйте отвёртку Phillips #00, чтобы выкрутить два винта, расположенных в нижней части камеры.
Шаг 2
Найдите винт и резиновую заглушку на левой стороне камеры. Сдвиньте резиновую заглушку, чтобы открыть доступ ко второму винту.
Удалите оба винта при помощи отвёртки Phillips #00.
Шаг 3
Откройте отсек батареи на правой стороне камеры, слегка надавив в направлении стрелки.
Обязательно извлеките карту памяти.
Удалите два винта рядом с прорезью для карты памяти с помощью отвёртки Phillips #00.
Шаг 4
Тяните серую защёлку в направлении задней части камеры. Поднимите чёрную крышку, чтобы открыть отсек для батарей.
Удалите два видимых винта с помощью отвёртки Phillips #00.
При сборке отверстия для этих винтов должны правильно совместиться с внутренней частью корпуса камеры. Затем чёрная крышка батарей должна лежать ровно и фиксироваться серой защёлкой.
Шаг 5
Извлеките элемент питания экрана, расположенный слева от экрана.
Отложите элемент питания экрана для последующей сборки.
Шаг 6
Осторожно раздвиньте корпус камеры сверху.
Будьте внимательны. Обе половины всё ещё соединены двумя короткими гибкими шлейфами в нижней части камеры.
Шаг 7
Найдите чёрные защёлки по обеим сторонам белого шлейфа.
Используйте металлические пинцеты, чтобы осторожно сдвинуть эти защёлки к внешним краям шлейфа.
Осторожно извлеките белый шлейф из разъёма.
Шаг 8
Найдите чёрные защёлки по обеим сторонам оранжевого шлейфа.
Используйте металлические пинцеты, чтобы осторожно сдвинуть эти защёлки к внешним краям шлейфа.
Осторожно извлеките оранжевый шлейф из разъёма.
Теперь камера разделена на две отдельные части.
Шаг 9

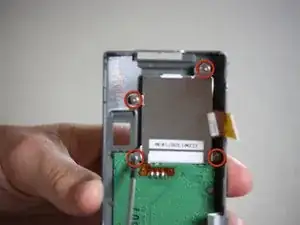

Используйте крестовую отвёртку, чтобы выкрутить четыре винта в углах ЖК-экрана.
Шаг 10

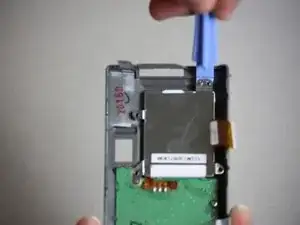

Используйте пластмассовый инструмент iFixit для поддевания, чтобы оторвать ЖК-экран от задней части корпуса.
ЖК-экран всё ещё будет прикреплён к задней части корпуса камеры оранжевой лентой.
Шаг 11

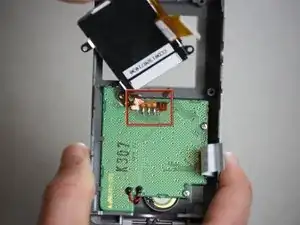

Используйте паяльник, чтобы отсоединить ЖК-экран от оранжевого кабеля, подключённого к задней части камеры.
Используйте паяльник, чтобы припаяать новый ЖК-экран на место.
Внимание: при пайке оставьте достаточный запас длины оранжевого кабеля, чтобы ЖК-экран лежал ровно. Белая планка должна располагаться параллельно электронным компонентам, встроенным в материнскую плату.
Заключение
Следуйте инструкциям из вспомогательного руководства Разборка корпуса Canon PowerShot A200.
По завершении продолжите установку нового ЖК-дисплея.
Перевод руководства с ifixit.com
