Замена объектива камеры Canon PowerShot A200
Если объектив камеры Canon PowerShot A200 повреждён или работает некорректно, используйте это руководство для замены объектива.
Объектив камеры необходим для успешной съёмки. Со временем объектив может повредиться из‑за сильного износа или если камера упала и объектив поцарапался или разбился. Если объектив вашей камеры больше не функционирует на полную мощность, подумайте о замене объектива для получения оптимального качества съёмки.
Перед использованием этого руководства найдите объектив камеры — он расположен на передней стороне корпуса. Это руководство предназначено для пользователей, знакомых с камерами Canon PowerShot, или пользователей с опытом ремонта камер.
При снятии любой части камеры с корпуса важно действовать аккуратно. Чтобы все детали не были повреждены или утеряны, кладите мелкие части в безопасное место во время работы с камерой.
Шаг 1
Используйте отвёртку Philips #00, чтобы выкрутить два винта, расположенные внизу камеры.
Шаг 2
Найдите винт и резиновую заглушку на левой стороне камеры. Сдвиньте резиновую заглушку, чтобы открыть второй винт.
Уберите два винта с помощью отвёртки Philips #00.
Шаг 3
Откройте отсек для аккумулятора на правой стороне камеры, слегка нажав в направлении стрелки.
Обязательно извлеките карту памяти.
Снимите два винта у слота для карты памяти с помощью отвёртки Philips #00.
Шаг 4
Потяните серую защёлку в сторону задней части камеры. Поднимите чёрную крышку, чтобы открыть отсеки для аккумуляторов.
Удалите два видимых винта с помощью отвёртки Philips #00.
При сборке отверстия для этих винтов должны правильно совпадать с внутренней частью корпуса камеры. Затем чёрная крышка батарейного отсека должна лежать ровно и фиксироваться серой защёлкой.
Шаг 5
Извлеките вспомогательную батарейку экрана, расположенную слева от экрана.
Отложите батарейку экрана для сборки.
Шаг 6
Осторожно разъедините корпус камеры сверху.
Будьте внимательны. Две половины всё ещё соединены двумя короткими ленточными кабелями внизу камеры.
Шаг 7
Найдите чёрные защёлки по обеим сторонам белой ленточной пластинки.
Используйте металлические пинцеты, чтобы аккуратно сдвинуть эти защёлки к внешним краям ленточной пластинки.
Осторожно вытяните белую ленточную пластинку из разъёма.
Шаг 8
Найдите чёрные защёлки по обеим сторонам оранжевой ленточной пластинки.
Используйте металлические пинцеты, чтобы аккуратно сдвинуть эти защёлки к внешним краям ленточной пластинки.
Осторожно вытяните оранжевую ленточную пластинку из разъёма.
Теперь ваша камера разделена на две отдельные части.
Шаг 9
С помощью отвёртки Philips #00 выкрутите семь винтов, крепящих корпус камеры к рамке.

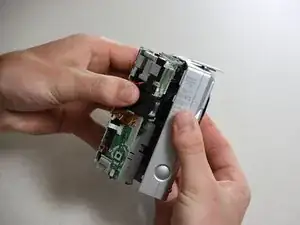

Вытяните модуль камеры из корпуса.

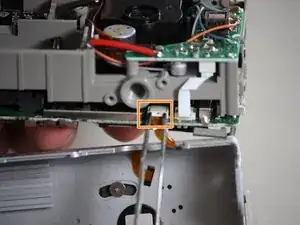

Используйте металлические пинцеты, чтобы отсоединить оранжевый разъём.
Шаг 10

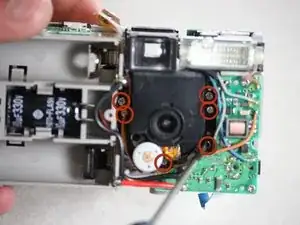

С помощью отвёртки Philips #00 удалите шесть винтов, которые крепят объектив.
Шаг 11

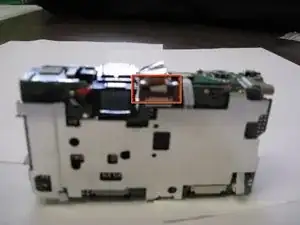

Используйте металлические пинцеты, чтобы снять оранжевую ленточную пластинку с верхней части корпуса камеры.

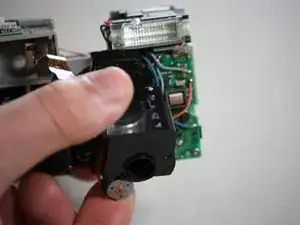

Осторожно извлеките объектив из корпуса камеры.
При извлечении объектива имейте в виду, что могут выпасть мелкие детали.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
