Замена материнской платы Canon PowerShot A200

Используя крестовую отвёртку №00, удалите два винта, расположенных в нижней части фотоаппарата.

Найдите винт и резиновую накладку с левой стороны фотоаппарата. Сдвиньте резиновую накладку, чтобы получить доступ ко второму винту.

Удалите два винта крестовой отвёрткой №00.

Откройте отсек для батареи на правой стороне фотоаппарата, слегка надавив по направлению стрелки.

Обязательно извлеките карту памяти.

Удалите два видимых винта около слота карты памяти с помощью крестовой отвёртки №00.

Потяните серую планку к задней части фотоаппарата. Поднимите чёрную крышку, чтобы открыть отсеки для батареек.

Удалите два видимых винта с помощью крестовой отвёртки №00.

При сборке убедитесь, что отверстия для этих винтов правильно совмещены с внутренней частью корпуса фотоаппарата. После этого чёрная крышка отсека батареи должна плотно прилегать и фиксироваться серой планкой.

Извлеките элемент питания экрана, расположенный слева от дисплея.

Отложите элемент питания в сторону для последующей установки

Осторожно разъедините половинки корпуса фотоаппарата сверху.

Будьте осторожны. Обе половины всё ещё соединены двумя короткими шлейфами в нижней части фотоаппарата.

Найдите чёрные фиксаторы с обеих сторон белого шлейфа.

Используя металлические пинцеты, осторожно сдвиньте фиксаторы к внешним краям шлейфа.

Аккуратно вытяните белый шлейф из разъёма.

Найдите чёрные фиксаторы с обеих сторон оранжевого шлейфа.

Используя металлические пинцеты, осторожно сдвиньте фиксаторы к внешним краям шлейфа.

Аккуратно вытяните оранжевый шлейф из разъёма.

Теперь фотоаппарат разделён на две отдельные части.

Используя крестовую отвёртку, удалите четыре винта по углам ЖК-дисплея.

Используйте пластиковую открывалку iFixit, чтобы аккуратно приподнять ЖК-дисплей от задней крышки корпуса.

ЖК-дисплей всё ещё будет соединён с задней частью корпуса фотоаппарата оранжевой полоской.

Используйте паяльник, чтобы отпаять ЖК-дисплей от оранжевого кабеля, подключённого к задней части фотоаппарата.

Используйте паяльник, чтобы припаять новый ЖК-дисплей на место.

Осторожно: при пайке оставьте достаточный запас длины оранжевого кабеля, чтобы ЖК-дисплей плотно прилегал. Белая планка должна располагаться параллельно электронным компонентам, установленным на материнской плате.

Выполните предварительные инструкции по разборке корпуса Canon PowerShot A200 и по замене ЖК-дисплея Canon PowerShot A200.

После удаления ЖК-дисплея используйте паяльный комплект, чтобы отпаять красное и чёрное соединения, подключённые к зелёной материнской плате.

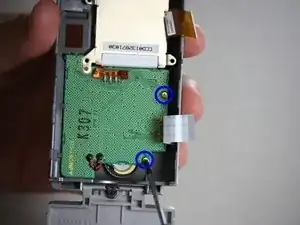

Используйте крестовую отвёртку, чтобы удалить два винта материнской платы. Отложите винты в сторону.

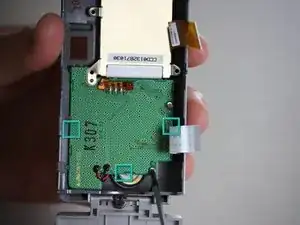

Используйте пластиковую открывалку, чтобы аккуратно поддеть материнскую плату с указанных точек. Действуйте осторожно, чтобы не повредить другие внутренние компоненты фотоаппарата.

Действуйте осторожно, чтобы не повредить другие внутренние компоненты фотоаппарата.

Установите новую зелёную материнскую плату на место, убедившись, что она плотно заходит под чёрные фиксаторы по краю корпуса фотоаппарата.

Соберите фотоаппарат в обратном порядке, а также следуйте инструкциям из предварительных руководств.
