Замена корпуса микрофона Sony CCD-TR81

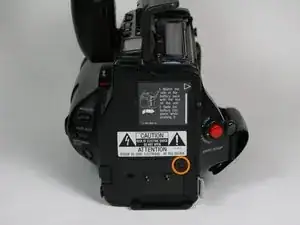

Поднимите видоискатель, чтобы получить доступ к аккумуляторному отсеку.

Нажмите кнопку фиксации аккумулятора.

Удерживая кнопку аккумулятора, сдвиньте аккумулятор влево.

Выньте аккумуляторный блок из видеокамеры.

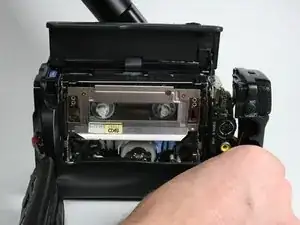

Откройте крышку кассеты.

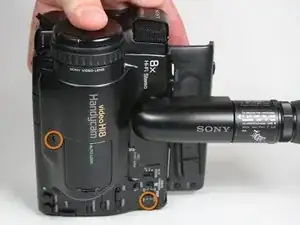

Открутите 14 винтов, расположенных на внешней крышке. Три находятся на верхней панели: 2×6.8 мм и 1×4.54 мм; три на левой панели: 1×4.54 мм, 1×5.3 мм; семь на нижней панели: 5×4.54 мм и 2×6.77 мм.

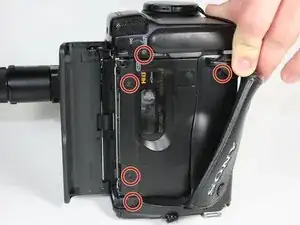

Снимите пять винтов с правой стороны, снизу вверх: 3×4.54 мм, 2×5.70 мм.

Снимите один винт 4.5 мм с задней панели.

Снимите пластиковую ленту, подняв её вверх и вытащив из основания камеры.

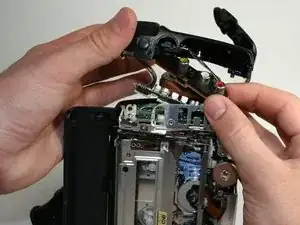

Отключите блок микрофона, оттянув его от основания камеры.

Не тяните слишком сильно, так как провода всё ещё подключены.

Оттяните нижнюю часть корпуса от камеры.

Снимите три винта 4.5 мм с правой стороны видеокамеры.

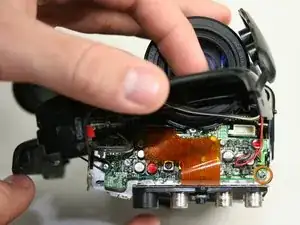

Снимите один винт 3.6 мм на передней части видеокамеры на плате.

Оттяните аудиовидео входы под блоком микрофона. Входы всё ещё должны быть подключены к плате.

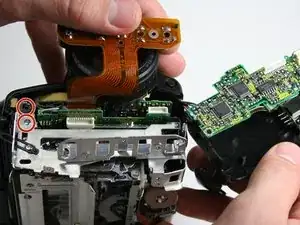

Снимите оставшиеся два винта корпуса 3.6 мм с передней части камеры.

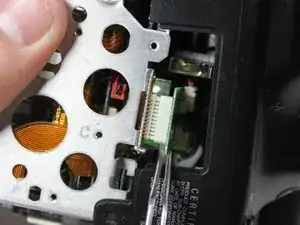

Металлическими пинцетами вытащите пластиковый соединительный корпус на передней стороне.

Повторно используйте металлические пинцеты, чтобы вытащить соединительный корпус на дне камеры. Правую сторону корпуса теперь можно снять, потянув её вправо.

Открутите синий винт позади микрофона и снимите его с видеокамеры: 1×3.6 мм.

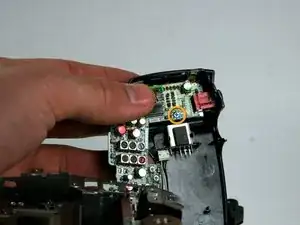

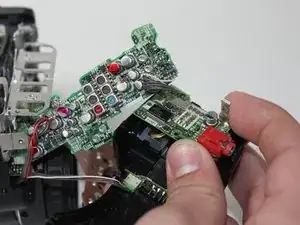

Поднимите плату и отведите её от корпуса микрофона.

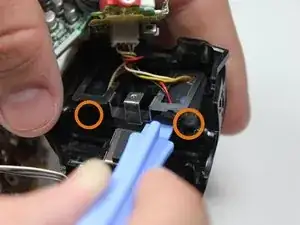

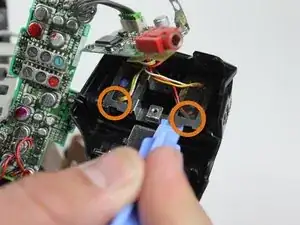

Поднимите металлические скобы с помощью пластикового инструмента для съёма.

С помощью пластикового инструмента подденьте корпуса микрофонов. Это даст доступ к микрофону видеокамеры.
