Разборка Canon Powershot SD790 IS
Это руководство поможет Вам снять крышки корпуса с цифрового фотоаппарата Canon Powershot SD790 IS. Снятие крышек корпуса полезно, если необходимо получить доступ к внутренним компонентам камеры для выполнения ремонтных работ.
Шаг 1

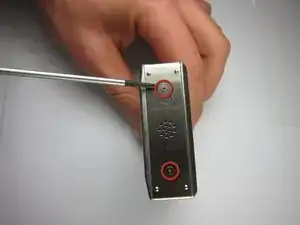

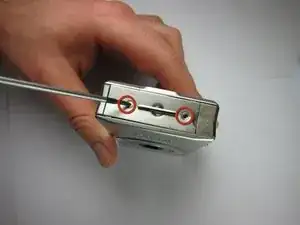

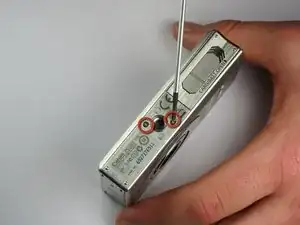

1. Используйте крестовую отвертку Phillips #0, чтобы выкрутить шесть винтов по бокам камеры. 2. Удерживайте открытой крышку mini-USB. Аккуратно захватите и снимите боковую крышку. 3. Захватите камеру за боковые стороны и осторожно снимите крышку дисплея.
Шаг 2

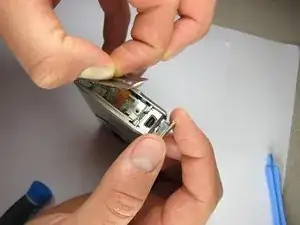

Удерживайте открытой крышку mini-USB.
Аккуратно захватите и снимите боковую крышку.
Шаг 3

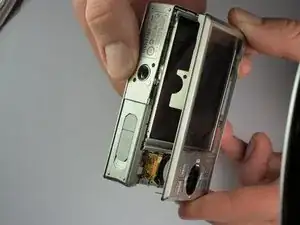

Захватите камеру за боковые стороны и осторожно снимите крышку дисплея.
Начните с нижнего края и медленно поднимайте крышку вверх.
Будьте крайне осторожны при снятии крышки в области переключателя «камера/видео».

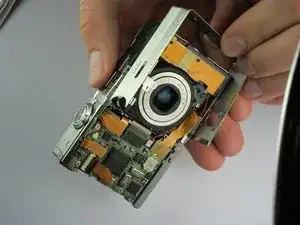

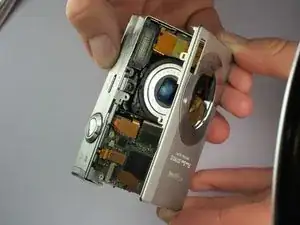

Снимите переднюю крышку, продолжая держать за боковые стороны камеры.
После снятия крышки дисплея выкрутите винт у переключателя питания, который крепит боковую панель, чтобы отделить боковые части от корпуса камеры.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Используйте крестовую отвертку Phillips #0, чтобы выкрутить шесть винтов по бокам камеры.
Удерживайте открытой крышку mini-USB. Аккуратно захватите и снимите боковую крышку.
Захватите камеру за боковые стороны и осторожно снимите крышку дисплея.
