Замена ЖК-экрана Canon Powershot SD790 IS
Используйте это руководство, чтобы снять и заменить повреждённый ЖК-экран на камере Canon PowerShot SD790 IS.
ЖК-экран — это монитор, который позволяет просматривать сделанные снимки. Если на экране имеются чёрные пятна или размытые участки, видимые царапины или трещины, либо отсутствует чувствительность при касании, это может означать, что экран неисправен или повреждён.
Для выполнения этого ремонта не требуются специальные навыки. Обязательно выключите камеру и снимите её с зарядного устройства перед началом работ.
Шаг 1

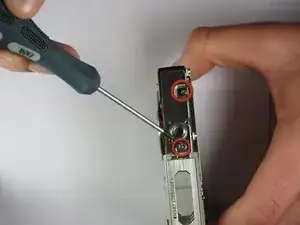

Удалите два винта с левой стороны камеры с помощью крестовой отвёртки Phillips #00.

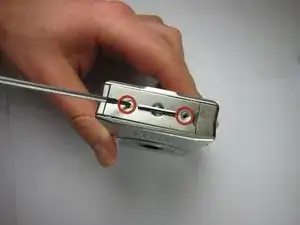

Удалите два винта с правой стороны камеры с помощью крестовой отвёртки Phillips #00.

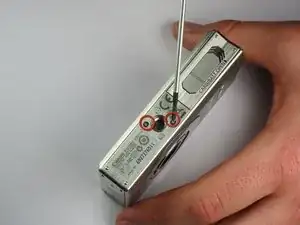

Удалите два винта на нижней части камеры с помощью крестовой отвёртки Phillips #00.
Шаг 2

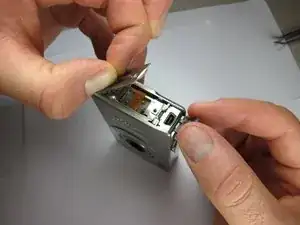

Откройте крышку USB пальцами; она помечена как «A/V OUT DIGITAL».

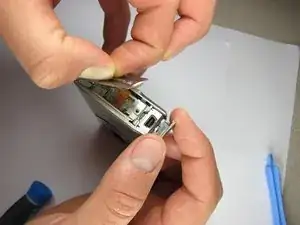

Аккуратно потяните язычок боковой крышки, полностью отделив крышку от корпуса камеры.
Шаг 3
Осторожно возьмите камеру по бокам и снимите переднюю панель экрана пальцами, поддев её.
При необходимости используйте лопатку.

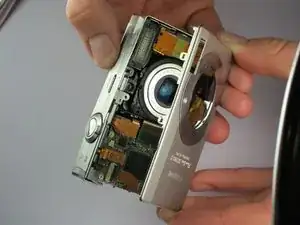

После снятия крышки экрана передняя панель и боковая пластина сдвинутся и снимутся.
Шаг 4

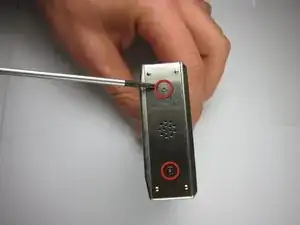

Удалите два винта на нижней части камеры с помощью крестовой отвёртки Phillips #00.
Удалите винт, расположенный под панелью механизма отпускания кнопки.
Шаг 5

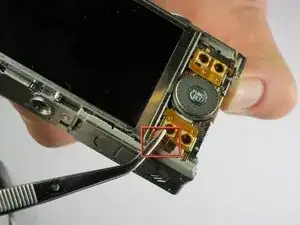

Пинцетом аккуратно сдвиньте кабель ЖК-экрана горизонтально от его белой колодки в направлении экрана.
Шаг 6
Внимание: не снимайте полностью панель механизма отпускания кнопки с камеры. Чёрный и красный кабели будут удерживать панель прикреплённой к корпусу. Позвольте панели свисать в сторону по ходу выполнения следующих шагов.
Пальцами откройте крышку порта USB (на камере помечена как «A/V OUT DIGITAL»).
Пальцами снимите панель механизма отпускания кнопки, расположенную на верхней части камеры, и освободите место, позволяя панели свисать в сторону.
Шаг 7
С помощью лопатки отогните защёлку вверх. Защёлка должна остаться прикреплённой к камере, не снимайте её полностью.
Шаг 8

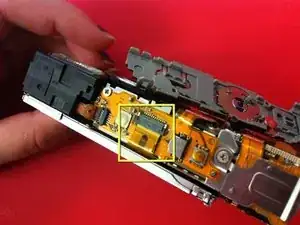

Пинцетом аккуратно сдвиньте оранжевую прозрачную ленту ЖК-экрана из тёмно-серой колодки горизонтально в направлении экрана.
Снимите экран с камеры и установите новый экран.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
