Замена экрана Samsung S85
В этом руководстве объясняется, как успешно удалить экран, находящийся под внешней оболочкой и над платой.
Шаг 1

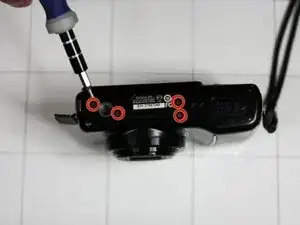

Удалите 4 винта с нижней части камеры

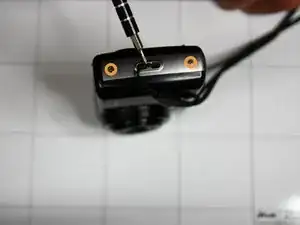

Удалите 2 винта с боковой стороны камеры
Удалите 2 винта с боковой стороны камеры
Положите винты на магнитную поверхность или в место, где они не покатятся.
Шаг 2

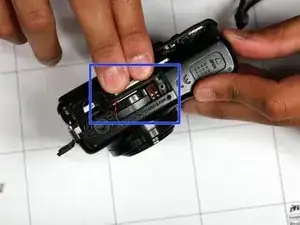

Сожмите область, указанную синим квадратом, и вытяните внешнюю оболочку от оставшейся части камеры.
Шаг 3

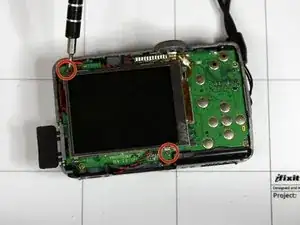

Удалите два винта, удерживающие экран на плате, отмеченные красными кругами.
Шаг 4

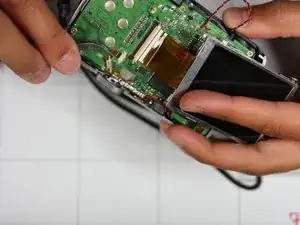

Поднимите экран таким образом, чтобы оранжевая гибкая плата полностью раскрылась.

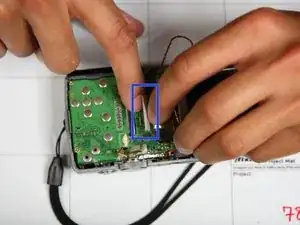

Поднимите белый штифт, указанный синим прямоугольником.
С помощью пинцета осторожно снимите оранжевую гибкую плату с белого штифта. Убедитесь, что белый штифт остается приподнятым, иначе плата может порваться.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
