Замена диска режимов камеры Canon EOS Rebel XS 35mm
Это необходимая процедура для замены диска режимов камеры Canon EOS Rebel XS 35mm, который расположен сверху камеры, прямо над надписью "EOS Rebel XS". Этот гид подробно описывает, как снять ЖК-экран и установить ЖК-экран обратно, будь то тот же экран, который сейчас отремонтирован, или новый.
Шаг 1
С помощью битой PH000 отвинтите три черные винта, показанные на двух фотографиях, длина которых составляет 4 мм, а диаметр — 1 мм.
Шаг 2
С помощью отвертки Phillips #000 отвинтите два черные винта, показанные на фотографии, длина которых составляет 6 мм, а диаметр — 1,25 мм.
Шаг 3
Снимите переднюю крышку.
Шаг 4
С помощью инструмента для открытия (вы также можете использовать ногти, но старайтесь не использовать что-либо потенциально повреждающее камеру, например, металлический предмет), отделите верхнюю крышку от остальной части камеры!
Шаг 5
Найдите диск камеры (обведенный красным квадратом) и переверните верхнюю крышку камеры вверх дном для доступа к винту под диском.
Шаг 6

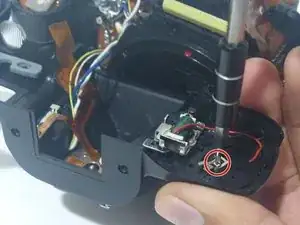

С помощью битой PH000 отвинтите серебряный винт, обведенный на фотографии, длина которого составляет 3 мм, а диаметр — 1 мм.
Шаг 7

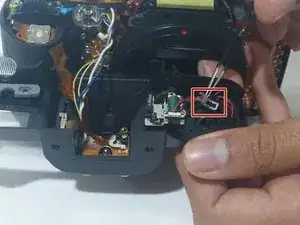

С помощью пинцета снимите металлическую деталь, окруженную красным квадратом.
Шаг 8

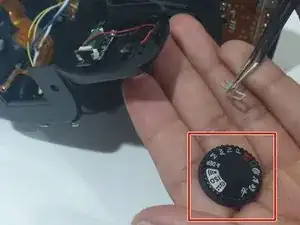

Снимите черный диск! (Диск обведен красным квадратом на фотографии.)
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
