Замена ЖК-экрана цифрового фотоаппарата Canon Rebel EOS XTi

Положите камеру вверх дном так, чтобы была видна задняя часть корпуса.

Потяните за оранжевую защёлку вправо, чтобы освободить основную батарею.

Чтобы извлечь вспомогательную батарею, переверните камеру так, чтобы экран был направлен вверх.

Поместите палец в пустой отсек батареи и потяните от корпуса за рифлёную язычок батареи.

Положите камеру на бок так, чтобы мягкая рукоятка была сверху, а верхняя часть камеры — справа.

Сдвиньте дверцу отсека для карты памяти в направлении стрелки, выгравированной на корпусе.

Когда дверца полностью сдвинется, поднимите её вверх.

С открытой дверцей нажмите вниз маленький чёрный толкатель рядом с разъёмом CF. Карта CF выйдет из разъёма и будет выброшена настолько, чтобы вы могли захватить её большим и указательным пальцами и извлечь из разъёма.

Толкатель останется в нажатом положении до тех пор, пока в разъём снова не будет вставлена карта CF.

Снимите три чёрных винта M3x4 мм JIS #000 на нижней части камеры.

Снимите два чёрных винта M3x6 мм JIS #000 с правой стороны камеры.

Снимите два винта M3x5 мм JIS #000 на стороне камеры, противоположной рукояти.

Снимите следующие винты, расположенные в отсеке для карты памяти:

Два винта M3x2 мм JIS #000

Аккуратно отожмите заднюю крышку корпуса.

Прежде чем полностью снимать заднюю крышку, обязательно отключите одиночный ленточный кабель, идущий от материнской платы к ЖК-дисплею.

Используйте лопатку, чтобы поднять защёлку на ZIF-разъёме ленточного кабеля.

Осторожно вытащите ленточный кабель из разъёма.

Снимите ленточный кабель, который соединяет заднюю панель с платой камеры. Удалите кабель, откинув чёрную часть на 90 градусов вверх от платы. Осторожно вытяните ленточный кабель.

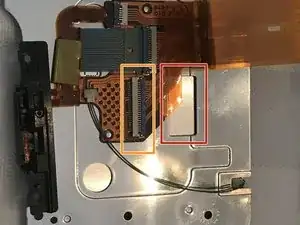

Снимите ленточный кабель экрана от разъёма. Выполните ту же процедуру, что и в предыдущем шаге.

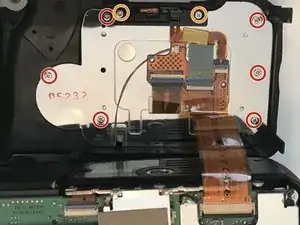

Снимите следующие винты изнутри задней крышки:

Шесть винтов Phillips #000 вокруг металлической пластины

Два винта Phillips #000 у пластикового элемента для снятия датчика приближения

Осторожно извлеките старый экран с платы дисплея. Четыре металлических зажима удерживают ЖК-экран на подсветке. Аккуратно отогните их немного наружу, и экран должен выйти. Вытяните ленточный кабель вместе с экраном.

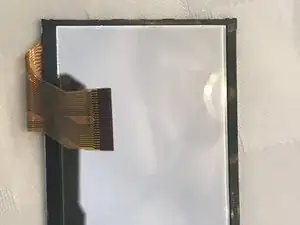

Аккуратно протяните ленточный кабель от нового ЖК-экрана через отверстие в металлическом корпусе. Ленточный кабель от экрана должен располагаться поверх существующего кабеля. Возможно, потребуется лопатка или зубочистка, чтобы уложить новый кабель сверху.

Подключите ленточный кабель нового экрана к гнезду соединителя.
