Замена объектива Nikon Coolpix S3500

Убедитесь, что извлекли аккумулятор, карту памяти и ремешок из устройства.

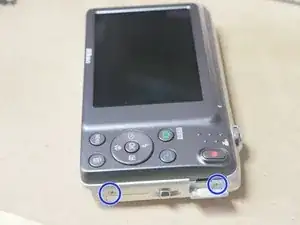

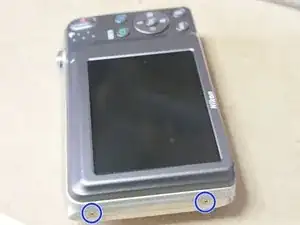

Удалите 2 винта (4 мм) с нижней стороны камеры.

Удалите 2 винта (4 мм) с нижней части камеры.

Удалите 2 винта (4 мм) с правой стороны камеры.

Удалите 2 винта (4 мм) с левой стороны камеры.

Используйте лопатку или другой пластиковый инструмент и аккуратно обойдите шов, осторожно отсоединяя заднюю крышку.

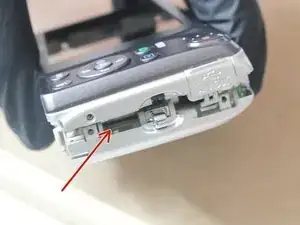

Будьте осторожны, чтобы не потерять крышку A/V Out. Удалите ее и отложите в сторону.

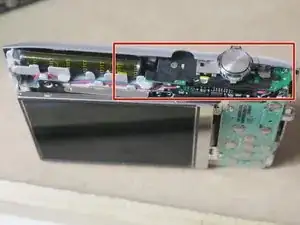

Опасность удара! Не касайтесь верхней панели. Конденсатор все еще может иметь остаточный заряд, который может вас поразить. Лучше разрядить конденсатор, используя два металлических припойных соединения на верхней панели перед черной лентой

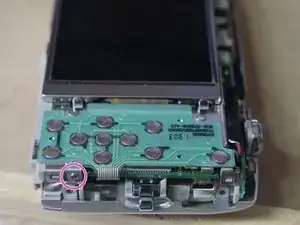

Удалите 1 винт (3 мм) с правой стороны устройства.

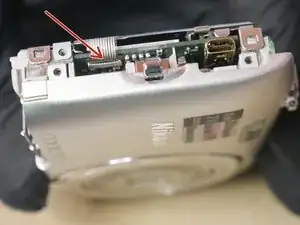

Освободите гибкий кабель от разъема. Удалите аккуратно. Просто вытяните его с помощью пинцета или аналогичного инструмента.

Сдвиньте сборку задних кнопок вправо и затем удалите ее.

Освободите зажим кабеля, используя лопатку или аналогичный инструмент, или просто используйте ноготь. Будьте осторожны, так как зажим легко ломается. Другой способ освободить кабель — это просто аккуратно вытащить кабель ЖК-дисплея... это автоматически освободит зажим без риска его повреждения.

Если вы решите вытащить кабель, убедитесь, что держите гибкий кабель крепко и тяните его горизонтально в сторону от зажима. Не держите ЖК-дисплей!!! Держите только гибкий кабель и крепко его держите.

Примеры фотографий открытых и закрытых зажимов сокета Ziff

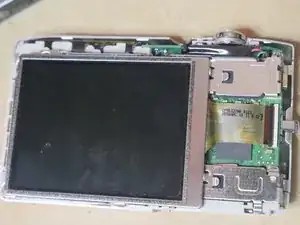

Удалите ЖК-дисплей и установите новый экран. Следуйте инструкциям в обратном порядке для сборки устройства.

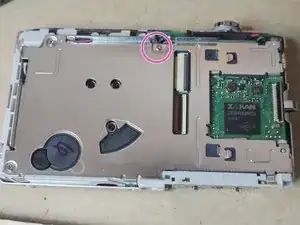

Удалите 1 винт (3 мм) и 2 винта слева.

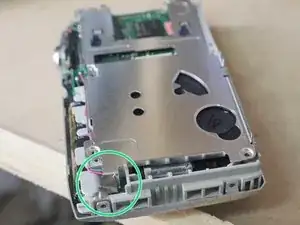

Освободите заземляющую ленту от задней металлической пластины.

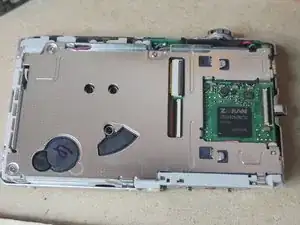

Освободите 3 зацепления от их пазов и удалите заднюю металлическую пластину.

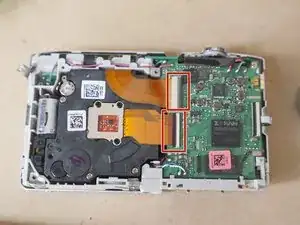

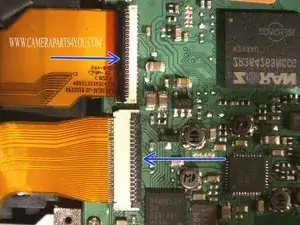

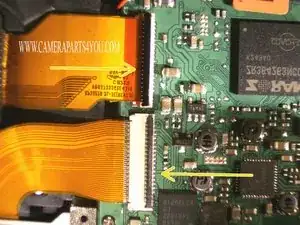

Освободите зажимы гибкого кабеля на плате. Эти зажимы очень хрупкие, поэтому будьте осторожны при их поднимании. Использование лопатки очень поможет. Обратите внимание, что два зажима не направлены в одном направлении.

Будьте осторожны при поднятии зажимов. Используйте равномерное давление по всей поверхности зажима, чтобы предотвратить его поломку.

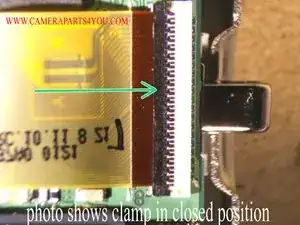

Пример зажима в закрытом положении

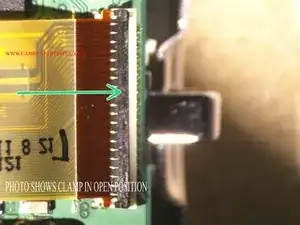

Пример зажима в открытом положении

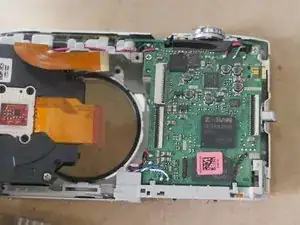

Удалите старый объектив и установите новый объектив. Следуйте инструкциям в обратном порядке для сборки устройства.

Если вы используете оригинальный сенсор, удалите три винта и аккуратно поднимите сенсор.

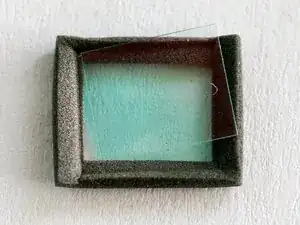

Крайне важно установить этот кусок пены и стекла. Я узнал это на собственном горьком опыте, что ваши фотографии будут выглядеть красными без этого цветокорректирующего стекла...
