Замена выключателя питания Black and Decker Pivot MAX

Бытовая техника

Выключатель питания на Black and Decker Pivot MAX включает устройство при подключении к сети. Если ваш Black and Decker Pivot MAX не включается, зависает или имеет капризный выключатель питания, стоит рассмотреть возможность замены этого компонента.

Данное руководство проведет Вас через шаги по снятию и повторной сборке ключевых компонентов Black and Decker Pivot MAX, чтобы заменить выключатель питания. Для этого проекта Вам понадобятся отвертка с крестовым шлицем и паяльник.

Шаг 1

Нажмите и удерживайте кнопку сброса.

Поверните камеру фильтра против часовой стрелки.

Снимите камеру фильтра.

Шаг 2

Снимите два винта 10 мм с корпуса мотора с помощью отвертки PH #1.

Шаг 3

Поднимите крышку батареи вверх, а затем сдвиньте её от мотора, чтобы снять.

Шаг 4

Удалите блок батареи, вытянув его из основного корпуса.

Шаг 5

Отключите разъем-просоединитель, соединяющий мотор и батарею, расположенный в отсеке для хранения батареи.

Шаг 6

Снимите крышку ручки, открутив три винта PH1 20 мм.

Шаг 7

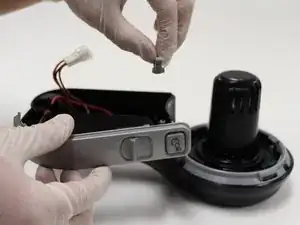

Вытяните кнопку блокировки поворота.

Шаг 8

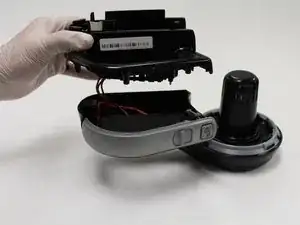

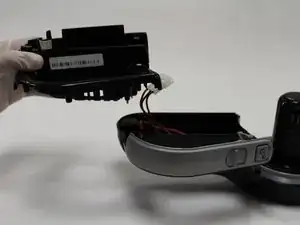

Поднимите поддон батареи после снятия винтов.

Снимите детали ручки из области ручки.

Шаг 9

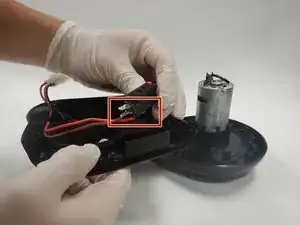

Мягко вытяните выключатель питания.

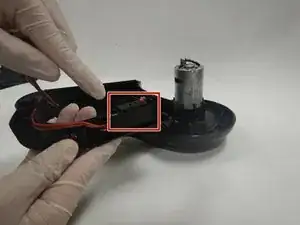

Отпаяйте провода от старого выключателя питания и прикрепите их к новому.

Посмотрите наше руководство Как паять и распаивать соединенияПеревод руководства с ifixit.com
