Замена схемы Dirt Devil Gator

Бытовая техника

Если ваш Dirt Devil Gator (номер модели: BD10100) не запускается или выключается через 15 секунд, возможно, вам потребуется заменить схему. Следуйте этому руководству, чтобы заменить схему и продолжить использовать ваш Dirt Devil Gator!

Тем не менее, прежде чем использовать это руководство, возможно, вам не потребуется полностью заменять схему, просто зарядите ваше устройство! Разряженная батарея — это простая проблема с такими же симптомами и быстрым решением, чтобы вы могли снова начать пылесосить!

Схема на Dirt Devil Gator отвечает за включение машины и контроль питания устройства. Поврежденная схема не позволит включить устройство, что потребует замены.

На шаге 6 вам потребуется удалить схему из мотора. Оттуда вам нужно будет выпаять и обрезать провода, чтобы заменить старую схему на новую. Следуйте этому руководству для правильной пайки и выпайки соединений.

Перед началом убедитесь, что устройство полностью выключено и отключено от любого внешнего источника питания.

Шаг 1

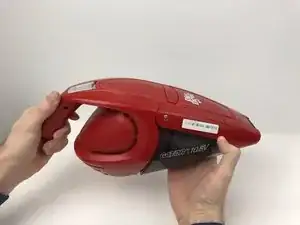

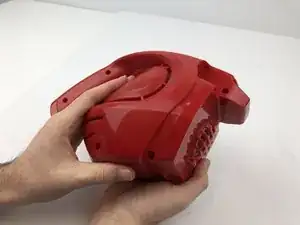

Нажмите кнопку, расположенную в центре пылесоса, вниз. Затем аккуратно разделите переднюю и заднюю части устройства, потянув их в стороны.

Шаг 2

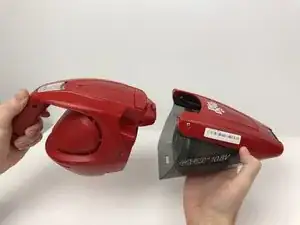

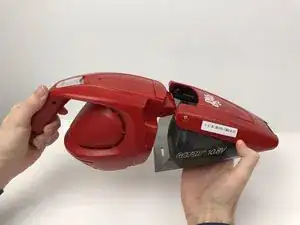

Отделите переднюю и заднюю части и отложите переднюю в сторону.

Потяните за заднюю часть пылесоса, сопротивление должно быть не слишком сильным при вытаскивании.

Шаг 3

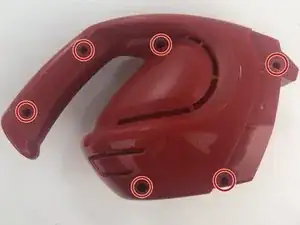

Открутите каждую отдельную 13 мм винт из пылесоса с помощью микроотвёртки.

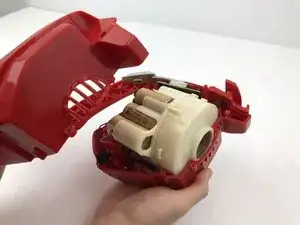

После откручивания отделите корпус Dirt Devil Gator.

Шаг 4

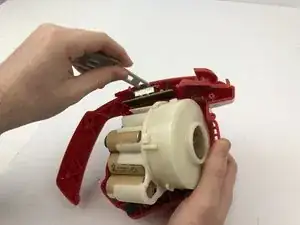

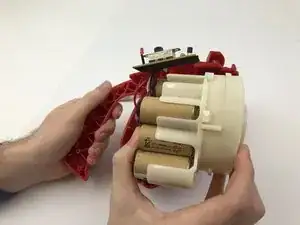

Удалите серый выключатель с верхней части устройства, аккуратно потянув. Затем аккуратно удалите мотор, вытаскивая его из разъёма.

Обратите внимание, что схема находится в верхней части пылесоса, и всё должно быть удалено.

Шаг 5

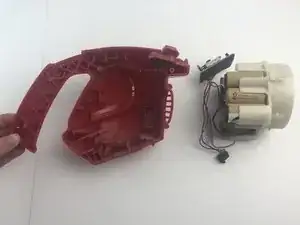

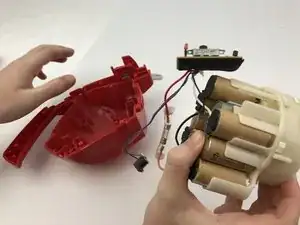

Удалите мотор с внешней части Dirt Devil Gator, слегка вытянув белый мотор.

Включает в себя: батареи, мотор, схему, провода.

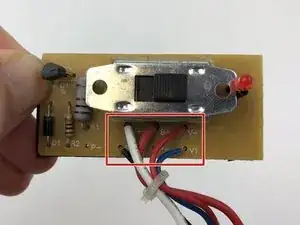

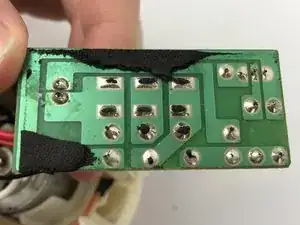

Шаг 6

Замена схемы Dirt Devil GatorЗамена схемы Dirt Devil GatorПеревод руководства с ifixit.com
