Замена аккумулятора Dirt Devil Gator

Бытовая техника

Если ваш Dirt Devil Gator (Модель: BD10100) не включается или функционирует менее 15 секунд, возможно, вам нужно заменить аккумулятор. Следуйте данной инструкции, чтобы заменить аккумулятор и продолжить пользоваться вашим Dirt Devil Gator!

Однако прежде чем использовать эту инструкцию, возможно, вам не нужно полностью заменять аккумулятор, просто зарядите его! Разряженный аккумулятор — это простая проблема с быстрым решением, чтобы вы могли снова быстро приступить к уборке!

Аккумулятор в Dirt Devil Gator обеспечивает работу устройства и поток воздуха, что позволяет ему всасывать грязь и мусор. Разряженный или повреждённый аккумулятор не сможет включить устройство, что может привести к необходимости замены.

На шаге 5 вам нужно будет извлечь аккумулятор из мотора. После этого вы должны выпаять и обрезать провода, чтобы заменить старый аккумулятор на новый. Следуйте этой инструкции, чтобы правильно выпаять и припаять соединения!

Перед началом убедитесь, что ваше устройство полностью выключено и отключено от внешнего источника питания.

Шаг 1

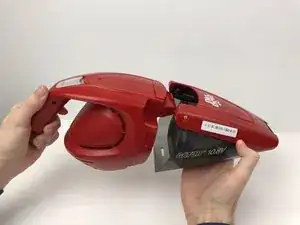

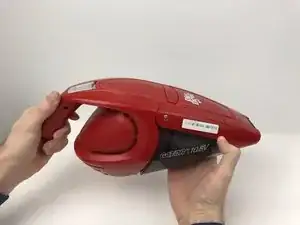

Нажмите на кнопку в середине пылесоса, нажав на неё и раскрыв устройство.

Шаг 2

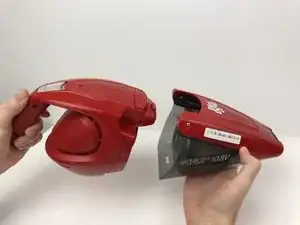

Отделите пылесос, потянув за заднюю часть устройства. Сопротивления при тянущем движении не должно быть.

Шаг 3

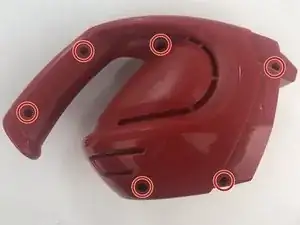

Открутите каждый из винтов на 13 мм с помощью микроотвертки от пылесоса.

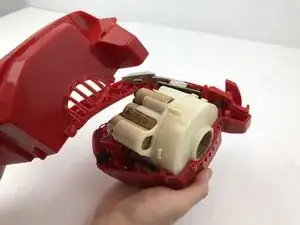

После откручивания разъедините корпус Dirt Devil Gator.

Шаг 4

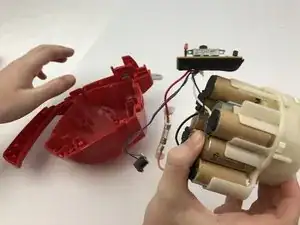

Извлеките серый переключатель и плату из слота в красном корпусе.

Удалите все провода от пылесоса, оставив только аккумулятор и провода.

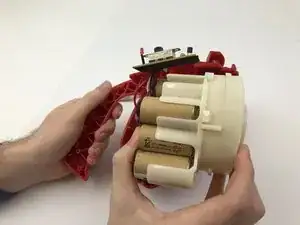

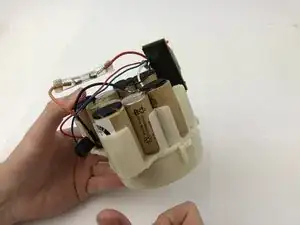

Уверенно вытяните сборку аккумулятора и мотора. Плата и провода останутся подключёнными.

Шаг 5

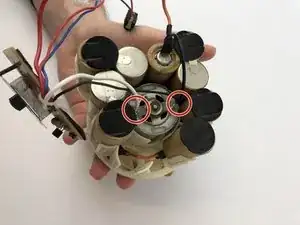

Обрежьте белые и черные провода с помощью кусачек, чтобы отключить аккумулятор от мотора. Следуйте этому руководству по выпаиванию!

Удалите коричневые муфты из белых разъёмов и замените их на новые аккумуляторы.

Если аккумулятор порван или вокруг него есть аккумуляторная кислота, не касайтесь аккумуля
