Замена зарядного порта Dirt Devil Gator
Если ваш Dirt Devil Gator (номер модели: BD10100) не включается или не сохраняет заряд, возможно, вам нужно заменить зарядный порт. Следуйте этой инструкции, чтобы заменить зарядный порт на вашем устройстве.
Однако перед использованием этой инструкции возможно, что вам не нужно полностью заменять зарядный порт! Разряженный аккумулятор — это простая проблема, которую можно быстро решить, чтобы снова начать уборку!
Зарядный порт на Dirt Devil Gator позволяет устройству получать питание и поддерживать заряд. Но поврежденный или неработающий зарядный порт не будет заряжать устройство, что может потребовать его замены.
На 5-м шаге вам нужно будет извлечь зарядный порт из мотора. Затем нужно будет отпаять и обрезать провода, чтобы заменить старый зарядный порт на новый. Следуйте этой инструкции для правильной пайки и отпайки соединений!
Перед началом убедитесь, что ваше устройство полностью выключено и отключено от любого внешнего источника питания.
Шаг 1

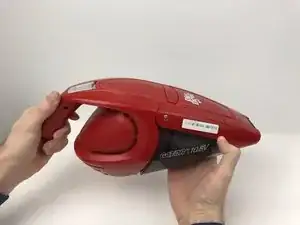

Нажмите кнопку, находящуюся в центре пылесоса, нажав на нее и разъединив устройство.
Шаг 2
Разъедините переднюю и заднюю части пылесоса.
Тяните за заднюю часть пылесоса, при этом не должно быть слишком большого сопротивления.
Шаг 3

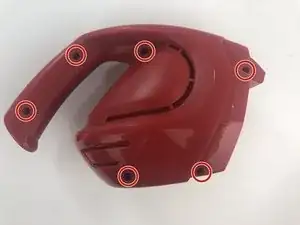

Открутите каждый отдельный винт диаметром 13 мм с помощью микроотвертки от пылесоса.
После откручивания всех винтов крепко потяните за боковую часть пылесоса, чтобы разделить внешний корпус.
Шаг 4

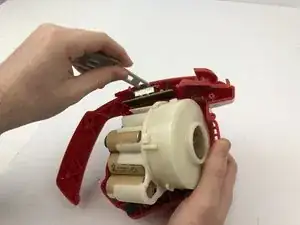

Вытяните серый переключатель и плату из их слота в красном корпусе.
Удалите все проводки от пылесоса, чтобы остались только аккумулятор и провода.

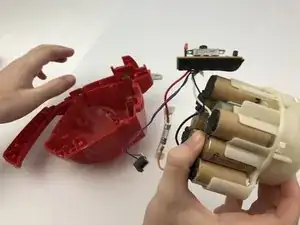

Крепко потяните за сборку аккумулятора и мотора. Плата и провода останутся подключенными.
Шаг 5

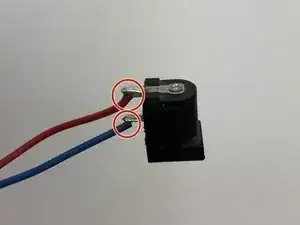

Отпаивайте два провода от старого зарядного порта и припаивайте их к новому зарядному порту в том же порядке.
Изучите Как паять и отпаивать соединения!
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
