Замена кнопки блокировки поворота Black and Decker Pivot MAX
Данное руководство предназначено для замены кнопки блокировки поворота, расположенной в рукоятке устройства Black and Decker Pivot Max. Специальные инструменты не требуются, нужен только крестовой отвертка.
Шаг 1

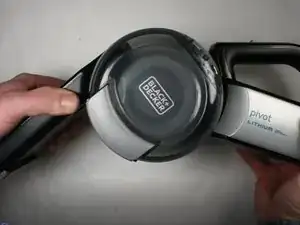

Нажмите и удерживайте кнопку разблокировки.
Поверните камеру фильтра от пыли против часовой стрелки.
Снимите камеру фильтра от пыли.
Шаг 2

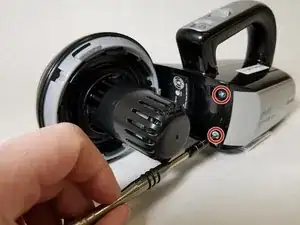

Снимите два винта 10 мм с корпуса мотора с помощью крестовой отвертки #1.
Шаг 3

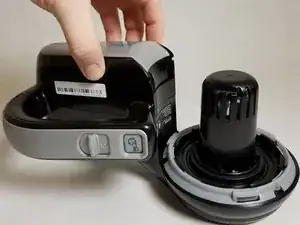

Поднимите крышку батареи и затем сдвиньте ее от мотора для снятия.
Шаг 4

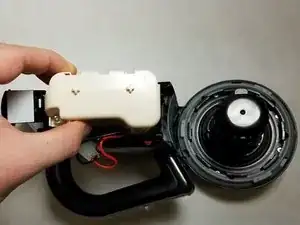

Извлеките батарейный блок, вытянув его из основного корпуса.
Шаг 5
Отключите быстросъемный жгут проводов, который соединяет мотор и батарею, расположенный в отсеке для хранения батареи.
Шаг 6

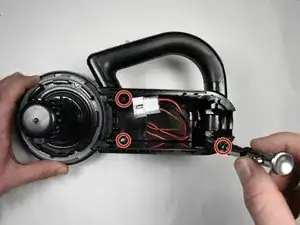

Снимите крышку рукоятки, открутив три винта PH1 длиной 20 мм.
Шаг 7

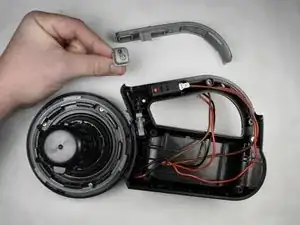

Извлеките кнопку блокировки поворота.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
