Замена платы управления Dirt Devil Scorpion Quick Flip
Плата управления обрабатывает всю логику и ввод с кнопок устройства. Поэтому если ваш Dirt Devil Scorpion Quick Flip не включается или не изменяет скорость, это может указывать на проблему с платой управления. Если замена платы не решит проблему, попробуйте заменить мотор Dirt Devil Scorpion Quick Flip или посмотреть руководство по замене сетевого кабеля Dirt Devil Scorpion Quick Flip. Для выполнения этого руководства потребуется пайка, поэтому ознакомьтесь с нашим руководством Как паять и выпаивать соединения, если вы не знакомы с этим процессом.
Шаг 1

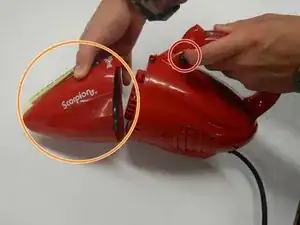

Нажмите кнопку на левой стороне ручки.
Снимите держатель фильтра с основного корпуса.
Шаг 2

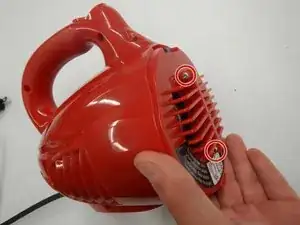

Удалите первые два винта 4 мм с помощью крестовой отвертки Phillips #1.
Удалите последние четыре винта 4 мм с помощью крестовой отвертки Phillips #1.
Осторожно разберите устройство.
Шаг 3

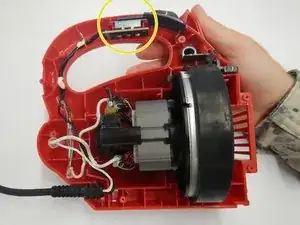

Найдите плату управления, расположенную внутри ручки.

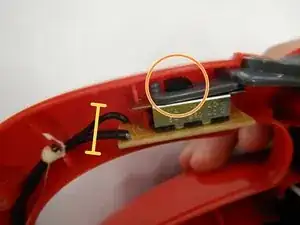

Снимите серый переключатель, расположенный сверху платы.
С помощью универсальных ножниц отрежьте провода на расстоянии 1/2 дюйма от платы.
Шаг 4

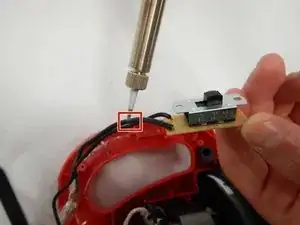

Запаяйте новую плату управления к существующим проводам.
С помощью изоленты или термоусадочной трубки закройте место пайки.

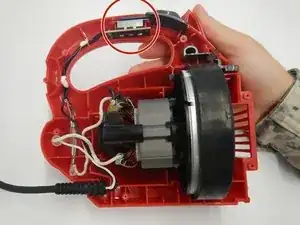

Установите новую плату управления на правильное место внутри ручки.
Ознакомьтесь с нашим руководством Как паять и выпаивать соединения, если вы не знакомы с процессом пайки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
