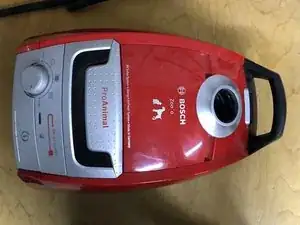

Замена мотора Bosch Pro Animal BSGL5ZOO2
В этом руководстве показано, как заменить мотор пылесоса.
У этого пылесоса точное обозначение модели: BSGL5ZOO2/10
Шаг 1

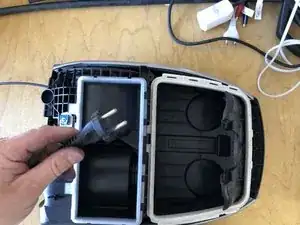

Отключите сетевую вилку от электросети.

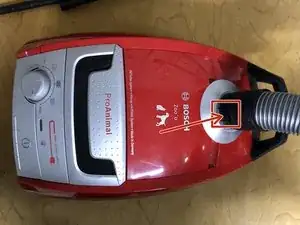

Снимите шланг, нажав на два защёлки по бокам.
Шаг 2

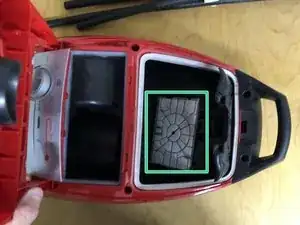

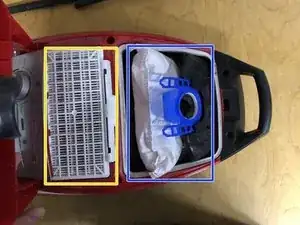

Удалите мешок для пыли G8.
Снимите высокоэффективный гигиенический HEPA-фильтр 579496 VZ154HFB.

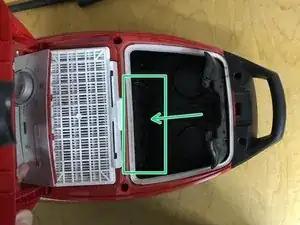

Снимите моторный защитный фильтр 578863 VZ01MSF.
Шаг 3

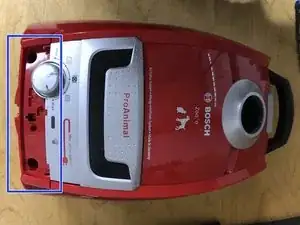

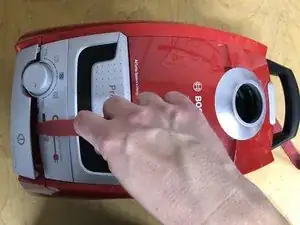

Используйте лопатку, чтобы поджать кнопку включения вверх с передней стороны и снять её.
Шаг 4

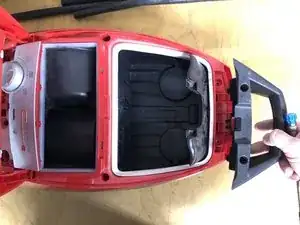

Ослабьте 6 винтов отвёрткой.
Снимите переднюю рукоятку.
Шаг 5

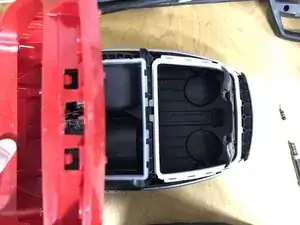

Поднимите верхнюю часть корпуса со стороны рукояти.
Снимите верхнюю часть корпуса, сдвинув её к задней части.
Шаг 6

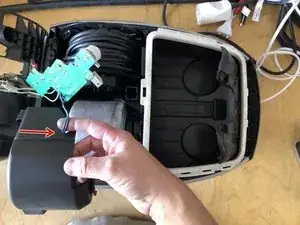

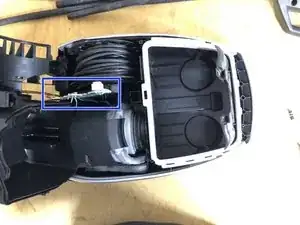

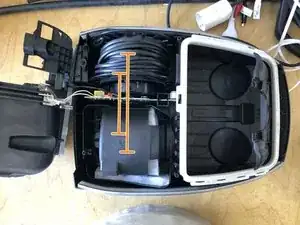

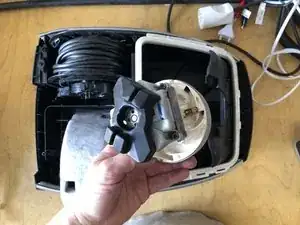

Снимите крышку мотора, сдвинув её назад.

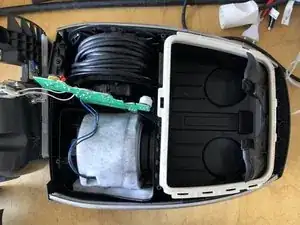

Осторожно извлеките плату из направляющих катушки кабеля.

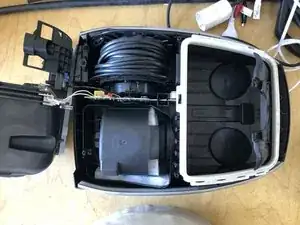

Мотор теперь доступен.
Шаг 7
Внимание: отключите устройство от электросети!!
Снятие мотора

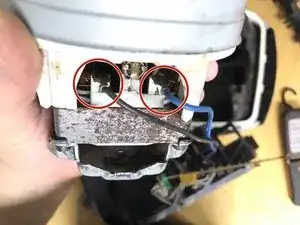

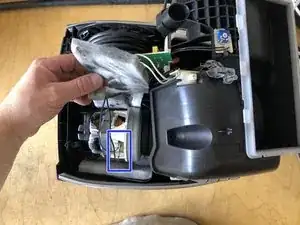

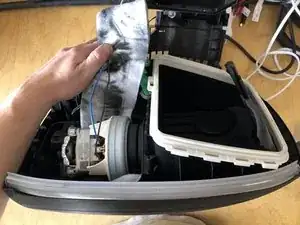

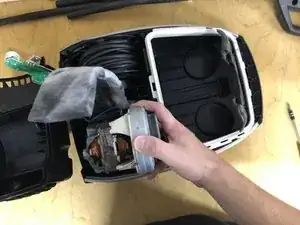

Отсоедините провода / клеммы от мотора.
Утилизируйте мотор (металлолом).
Шаг 8
Вставьте защитный флис правильной стороной и с вырезами, выровненными по месту.
Шаг 9
Распакуйте новый мотор.
Проверка посадки уплотнения вентилятора

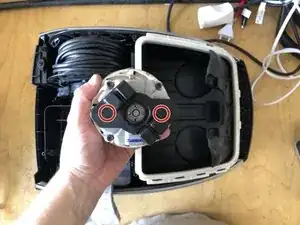

Вставьте резиновые опоры в круглые вырезы.
Плотно прижмите резиновые опоры и уплотнение вентилятора на место.
Шаг 10

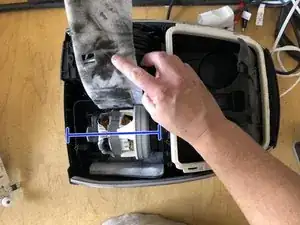

Разместите и вставьте мотор с резиновой опорой в направляющую.
Проверьте, что мотор правильно установлен в опоре и в корпусе.
Шаг 11
Протяните провода через вырезы во флисе.
Плотно наденьте провода / наконечники на клеммы (жёсткого распределения полюсов нет).
Шаг 12

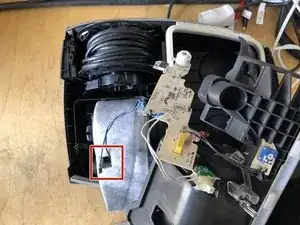

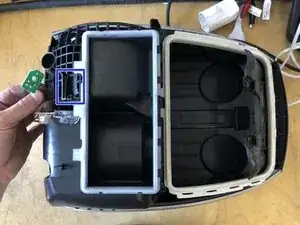

Освободите плату поворотного регулятора от держателя (оттяните защёлку).
Положите плату управления на флис, перед направляющими.
Шаг 13

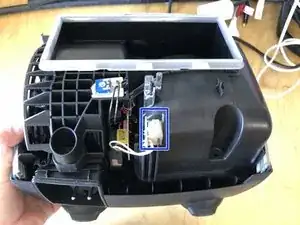

Разместите провода мотора в кабельном канале крышки мотора.
Разместите провода мотора в кабельном канале перегородки.
Опустите крышку мотора вниз по направляющим.
Шаг 14

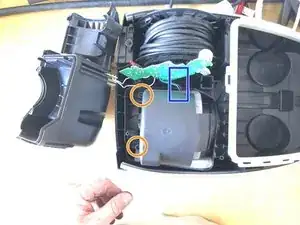

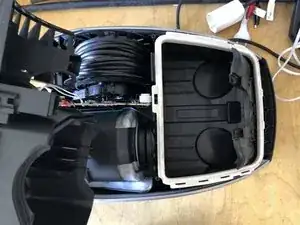

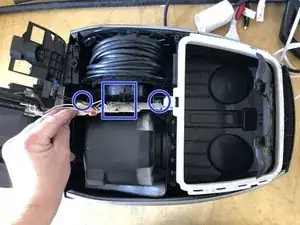

Вставьте плату управления в направляющие.
При этом следите, чтобы клеммы катушки кабеля аккуратно вошли в рельсы платы управления.
Проверьте правильность установки платы.
Шаг 15
Установите крышку.

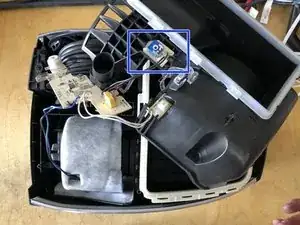

Защёлкните плату поворотного регулятора в держателе.
Зафиксируйте крышку в держателях, нажав её вниз.
Шаг 16
Если Вы достаточно уверены, можно сейчас провести первый тест пылесоса.
Внимание: если Вы не уверены, какие детали можно безопасно трогать под напряжением, пропустите этот шаг и тестируйте устройство только после полной сборки!
Подключите сетевую вилку.
Нажмите переключатель Вкл/Выкл.
Мотор должен работать как обычно.
Заключение
Чтобы собрать устройство обратно, выполните шаги 1–6 в обратном порядке.
Перевод руководства с ifixit.com
