Замена разъёма зарядки пылесоса Black and Decker PHV1810

Чтобы снять насадку, фильтр и контейнер для мусора, сначала нажмите кнопку, отмеченную красным квадратом, и поверните эту часть устройства в сторону ручки — она должна щёлкнуть и отщёлкнуться от корпуса.

После снятия насадки, фильтра и контейнера каждая деталь может быть извлечена из секции насадки устройства.

Удалите три винта, показанные на изображении.

Поверните пылесос так, чтобы увидеть логотип компании. Затем удалите два винта на корпусе пылесоса.

После удаления всех винтов можно снять корпус пылесоса.

Снимите пластиковый крючок Г-образной формы.

После снятия Г-образного крючка мотор легко выпадет из посадочного места.

Отключите любые провода или компоненты, подключённые к мотору, аккуратно отсоединив их. Снимите мотор, открутив винты или отщёлкнув его от корпуса.

Это позволит заменить мотор.

Удалите три винта, выделенные красными кругами.

Извлеките аккумулятор, вытащив его из гнезда, в котором он установлен.

Для доступа к разъёму зарядки потребуется пластиковый инструмент для вскрытия.

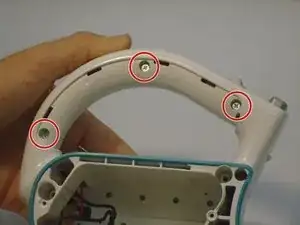

Удалите три винта на рукояти пылесоса.

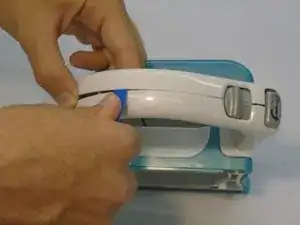

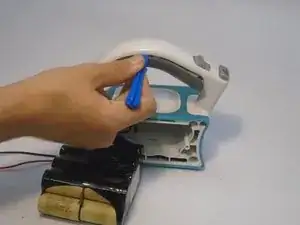

Используйте пластиковый инструмент для вскрытия, чтобы разъединить две пластиковые части.

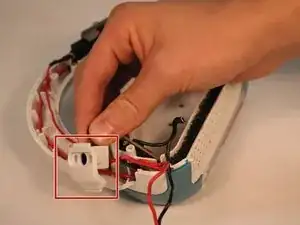

Снимите пластиковую крышку с разъёма.

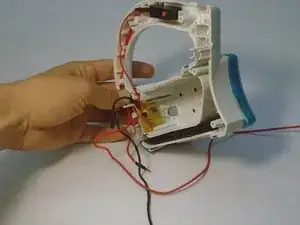

Отсоедините провода для замены разъёма зарядки.
