Замена мотора Black and Decker Pivot MAX
Используйте это руководство для замены неисправного мотора Black and Decker Pivot MAX (модель BDH2000PL).
Мотор отвечает за вращение вентилятора, создающего всасывание. Мотор — единственный компонент, который приводит в движение элементы при работе, и потому он является единственным источником возможных шумовых проблем. Если мотор издает необычные звуки, вероятно, у него поврежден подшипник или лопасть вентилятора. Если устройство полностью заряжено и включается, но не работает вовсе, проверьте наличие возможных засоров. Если ничего не заблокировано, вероятнее всего проблема в моторе.
Рекомендуется перед заменой мотора убедиться, что аккумулятор и внутренние проводка не повреждены. При необходимости перейдите по этой ссылке, чтобы найти инструкцию по замене аккумулятора. Если все в порядке, а устройство по‑прежнему не работает, следуйте этому руководству для замены мотора.
Перед началом убедитесь, что устройство выключено и отключено от любого внешнего источника питания.
Шаг 1
Нажмите и удерживайте кнопку отпирания.
Поверните отсек с фильтром от пыли против часовой стрелки.
Снимите отсек с фильтром.
Шаг 2
Отвинтите два винта 10 мм в корпусе мотора крестовой отверткой PH1.
Шаг 3
Поднимите крышку аккумулятора вверх, затем сдвиньте ее от мотора, чтобы снять.
Шаг 4
Извлеките аккумуляторный блок, вытащив его из основного корпуса.
Шаг 5
Отключите быстроразъёмную проводку, которая соединяет мотор и аккумулятор, находящуюся в отсеке для аккумулятора.
Шаг 6
Снимите крышку ручки, открутив три винта PH1 длиной 20 мм.
Шаг 7
Вытащите кнопку блокировки поворота.
Шаг 8

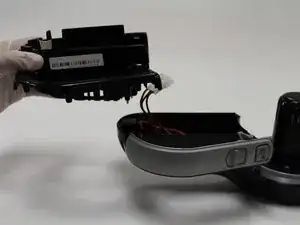

Осторожно поднимите лоток аккумулятора из шасси.
Шаг 9
Вынимайте рычажную связь поворота из ручки.
Шаг 10

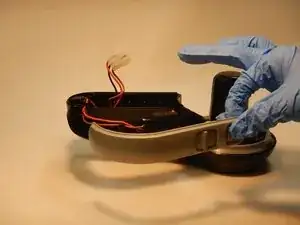

Снимите серую ручку и отложите в сторону.
Шаг 11

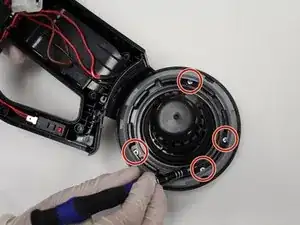

Отвинтите четыре винта крестовой отверткой PH1 из корпуса мотора.
Шаг 12

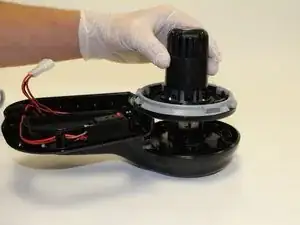

Поднимите корпус мотора строго вверх, чтобы снять его с остальной части пылесоса.
Шаг 13

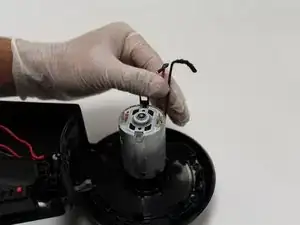

Осторожно вытащите красный и черный провода с верхней части мотора.
Шаг 14

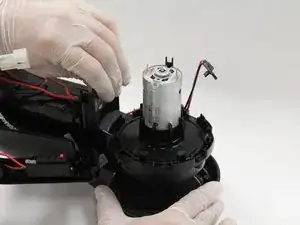

Поднимите корпус мотора из наружной оболочки пылесоса, потянув корпус мотора вверх от наружной оболочки.
Шаг 15

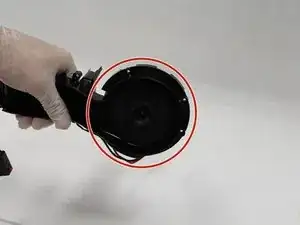

Переверните корпус мотора и найдите диск вентилятора под местом, где был мотор.
Шаг 16

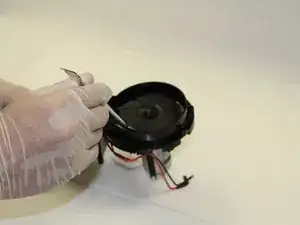

Вставьте металлическую лопаточку под диск вентилятора, расположенный на противоположной стороне от мотора.
Шаг 17

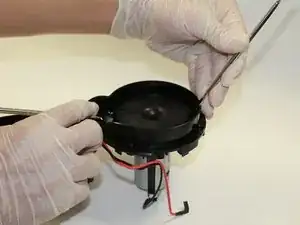

Используйте вторую металлическую лопаточку, чтобы приподнять диск вентилятора.
Шаг 18
Поднимите диск вентилятора, чтобы открыть винты мотора.
Шаг 19

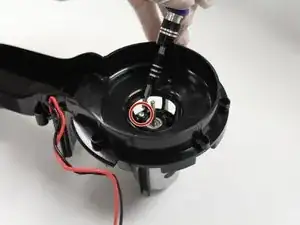

Снимите два винта 20 мм крестовой отверткой PH1 с нижней стороны мотора под диском вентилятора.
Шаг 20

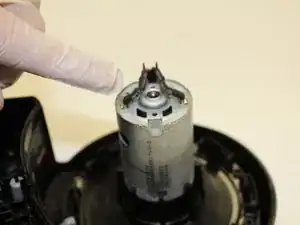

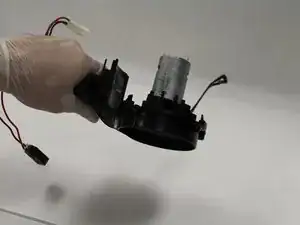

Переверните корпус мотора и извлеките мотор, подлежащий замене.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
