Замена вакуумного двигателя в очистителе ковров Karcher BRC3015C 2018

Убедитесь, что очиститель ковров выключен и полностью отключён от сети.

Потяните шланг на задней части очистителя ковров строго вниз, чтобы отсоединить его.

Используйте шестигранный ключ 3 мм, чтобы вывернуть два болта, крепящих нижнюю крышку.

Поверните нижнюю крышку вниз, к основанию очистителя ковров, затем потяните её прямо назад, к задней части устройства, чтобы снять.

Пока не отделяйте крышку полностью. К ней подключён провод заземления, который необходимо сначала отсоединить.

Потяните жёлто-зелёные разъёмы провода заземления строго в разные стороны, чтобы отключить провод заземления нижней крышки.

Используйте шестигранный ключ 3 мм, чтобы вывернуть четыре болта, крепящих крышку насоса.

Снимите крышку насоса.

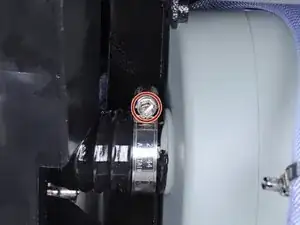

Используйте плоскую отвёртку, чтобы ослабить хомут, крепящий гибкий шланг к вакуумному двигателю.

Используйте шестигранный ключ 3 мм, чтобы вывернуть два болта, крепящих крышку вакуумного двигателя.

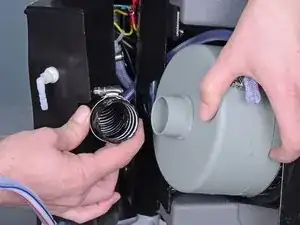

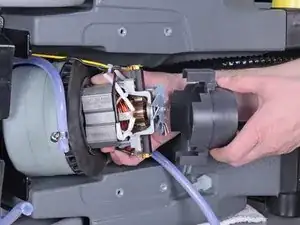

Потяните гибкий шланг прямиком с вакуумного двигателя, чтобы снять его.

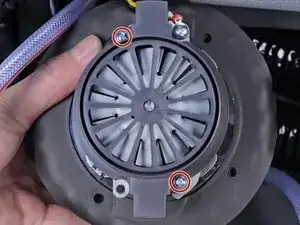

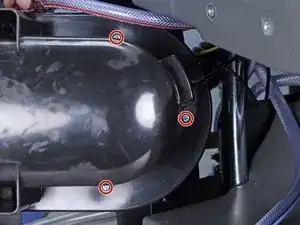

Используйте крестовую отвёртку №2, чтобы вывернуть три винта, крепящих крышку вакуумного двигателя к двигателю.

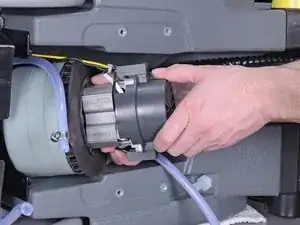

Снимите крышку вакуумного двигателя.

Используйте крестовую отвёртку №2, чтобы вывернуть два винта, крепящих крышку вентилятора.

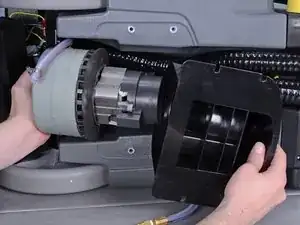

Снимите крышку вентилятора с вакуумного двигателя.

Используйте крестовую отвёртку №2, чтобы вывернуть винт, крепящий провод заземления к вакуумному двигателю.

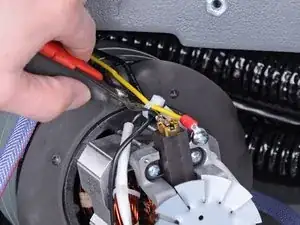

Используйте бокорезы, чтобы перерезать все стяжки, которыми провода крепятся к вакуумному двигателю.

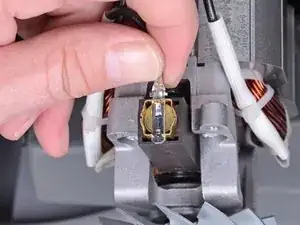

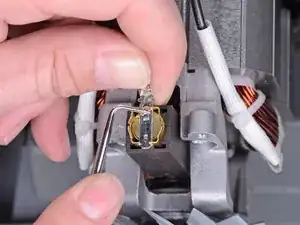

Используйте лопатку или маленькую плоскую отвёртку, чтобы нажать на фиксатор одного из разъёмов силового кабеля двигателя, и одновременно осторожно выдвиньте разъём из его паза.

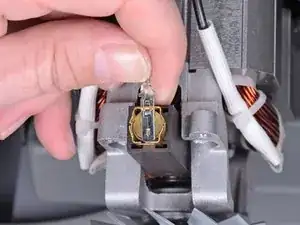

Пока не извлекайте полностью штыревой разъём. Контакт под ним натянут пружиной и может выскочить, если полностью удалить штыревой разъём.

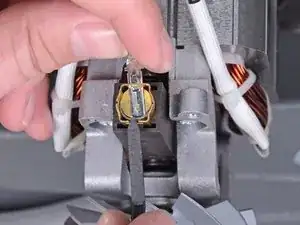

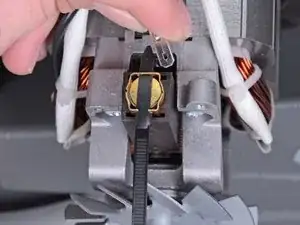

Используйте стяжку или любой плоский предмет, примерно такого же размера, как штыревой разъём, чтобы вставить его в паз одновременно с извлечением штыревого разъёма.

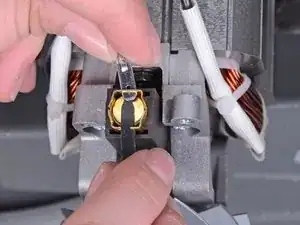

Убедитесь, что стяжка удерживает пружинный контакт в нажатом состоянии перед тем, как извлечь штыревой разъём.

На новом двигателе могут быть уже установлены силовые кабели. В этом случае повторите три последних шага на новом двигателе, чтобы снять с него силовые кабели.

Оставляйте стяжки на новом двигателе, пока не будете готовы подключить штыревые разъёмы.

Повторите два последних шага, чтобы снять второй силовой кабель с вакуумного двигателя.

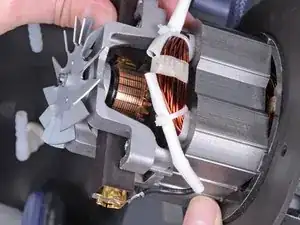

Используйте фотографии этого шага как ориентир для правильной установки кабелей на новом двигателе.

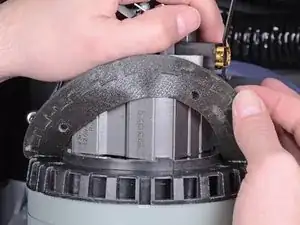

На новом вакуумном двигателе может не быть установлены вибропоглощающая прокладка. В этом случае аккуратно снимите прокладку со старого двигателя и установите её на новый двигатель.
