Замена насоса в чистящей машине Karcher BRC3015C 2018

Убедитесь, что чистящая машина выключена и полностью отключена от источника питания.

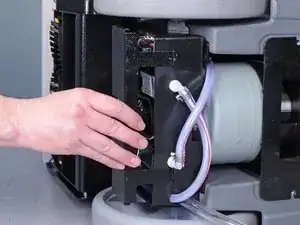

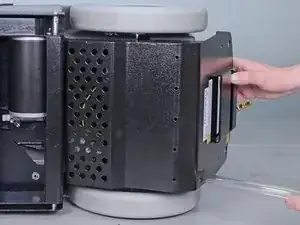

Тяните шланг на задней части чистящей машины строго вниз, чтобы отсоединить его.

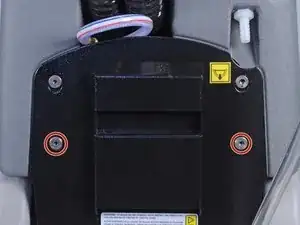

Используйте шестигранный ключ размером 3 мм для удаления двух болтов, крепящих нижнюю крышку.

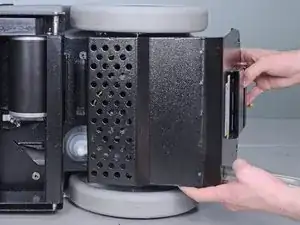

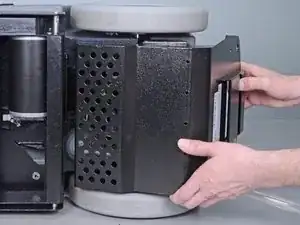

Поверните нижнюю крышку вниз, в сторону дна чистящей машины, затем потяните её прямо назад, к задней части устройства, чтобы снять.

Пока не отсоединяйте крышку полностью. Существует заземляющий провод, соединяющий крышку с чистящей машиной, который необходимо сначала отключить.

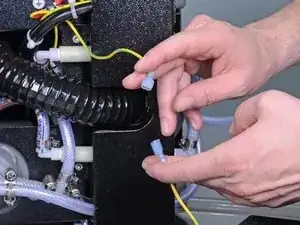

Отсоедините жёлто-зелёные коннекторы заземляющего провода, потянув их прямо в разные стороны, чтобы отключить заземляющий провод нижней крышки.

Используйте шестигранный ключ размером 3 мм для удаления четырёх болтов, крепящих крышку насоса.

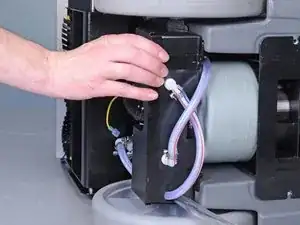

Снимите крышку насоса.

Используйте отвёртку с плоским шлицем, чтобы ослабить хомуты шлангов на обоих концах насоса.

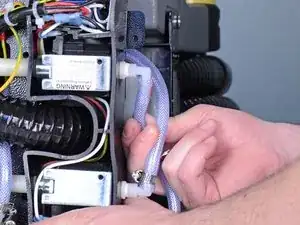

Стяните шланги с обоих концов насоса прямо с штуцеров, чтобы снять их.

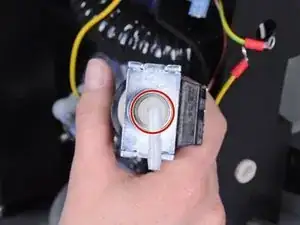

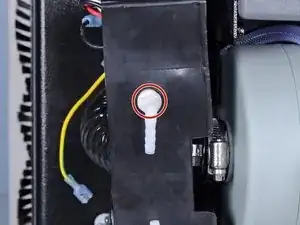

Раскрутите штуцер с наружного конца насоса вручную.

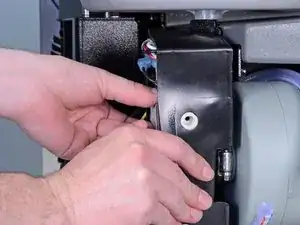

Осторожно отогните внешнюю сторону отсека насоса в сторону от насоса.

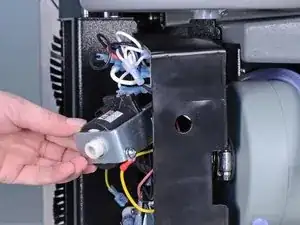

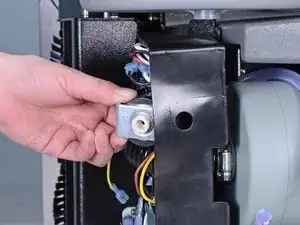

Выдвиньте насос из отверстия в боковой стенке отсека, затем продолжайте выдвигать насос из отсека.

Не извлекайте насос полностью, так как он всё ещё соединён с чистящей машиной тремя проводами.

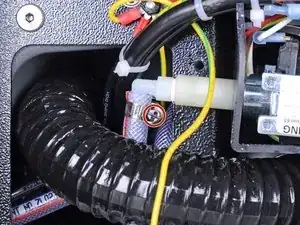

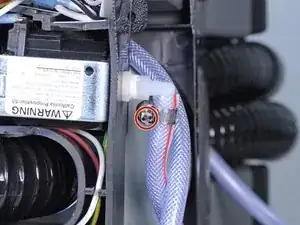

Используйте крестовую отвёртку №2 для удаления винта, крепящего заземляющий провод к насосу.

Отсоедините заземляющий провод от насоса.

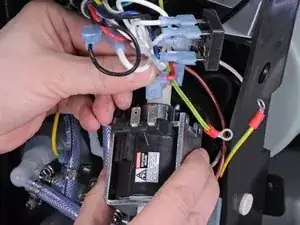

Потяните два коннектора прямо в сторону от насоса, чтобы отсоединить их от насоса.

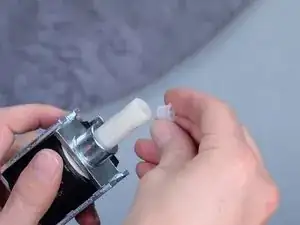

Раскрутите оставшийся штуцер от насоса вручную.

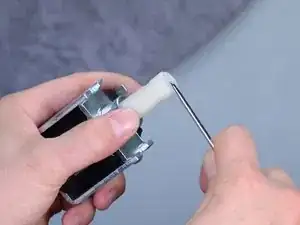

На новых насосах могут быть заглушки на концах. Перед установкой подденьте их угловым пинцетом или маленькой отвёрткой с плоским шлицем.
