Замена насоса Presto Carpet Extractor 9.840-068.0 2016

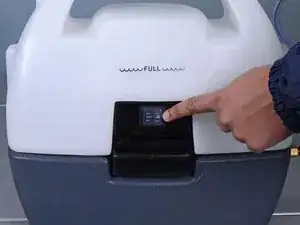

Убедитесь, что ваш экстрактор отключен от электросети и выключен перед началом этой процедуры.

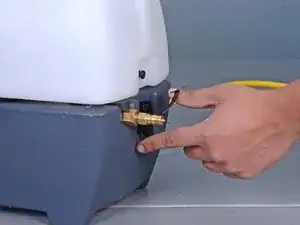

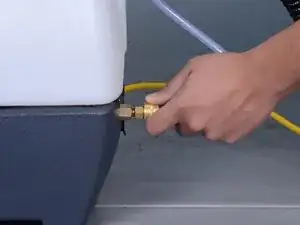

Если он все еще подключен, потяните и отключите латунное быстроразъемное соединение от корпуса экстрактора.

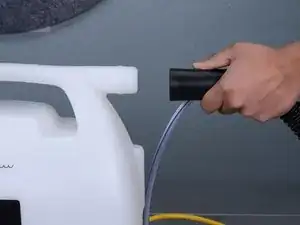

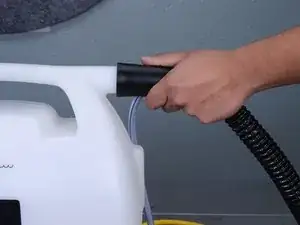

Если он все еще подключен, отключите черный шланг от резервуара для восстановления.

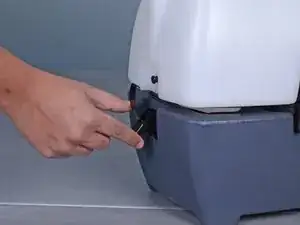

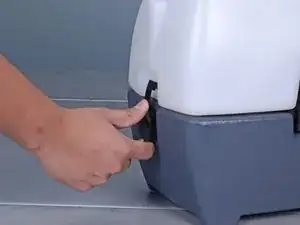

Отстегните и освободите два черных зажима по бокам экстрактора.

Снимите резервуар для восстановления.

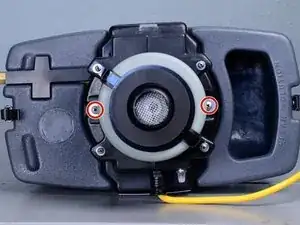

Используя отвертку Phillips #3, снимите два винта и шайбы 1-1/2", удерживающие корпус насоса.

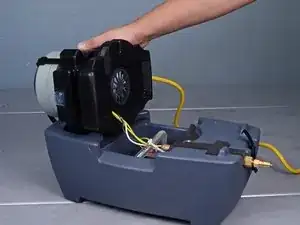

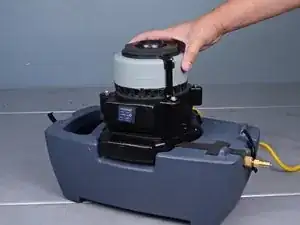

Наклоните вакуумный мотор и корпус насоса вбок и дайте ему упереться в бок экстрактора.

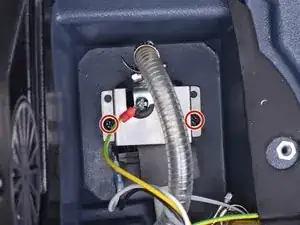

Используя отвертку Phillips #2, снимите два винта 1/2" и звёздные шайбы, удерживающие кронштейн насоса.

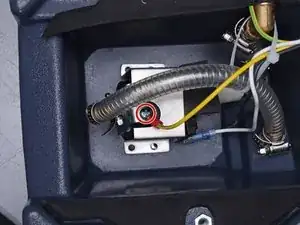

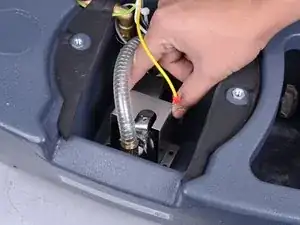

Используя отвертку Phillips #2, снимите винт клеммы заземления и звёздную шайбу с насоса.

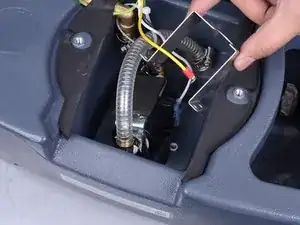

Поднимите и удалите кронштейн монтажа насоса.

Осторожно, чтобы не зацепить острые края кронштейна за провода или шланги при его снятии.

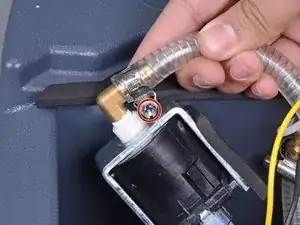

Используя отвёртку с плоским лезвием, ослабьте хомут шланга на обратной стороне насоса.

Мы настоятельно рекомендуем заменить этот хомут шланга во время сборки, чтобы предотвратить утечки во время работы.

Сдвиньте ослабленный хомут шланга назад, пока он больше не будет находиться на латунном fitting.

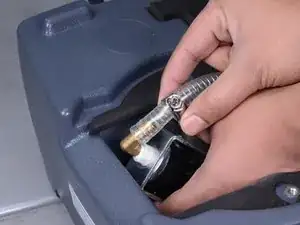

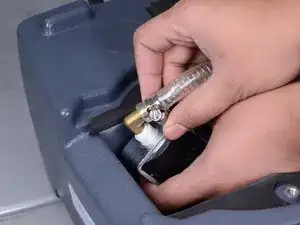

Сильно потяните шланг прямо от латунного fitting, чтобы удалить его с насоса.

Если это слишком сложно сделать вручную, используйте плоскогубцы, чтобы осторожно снять шланг с fitting, пока он не освободится.

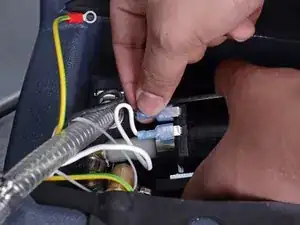

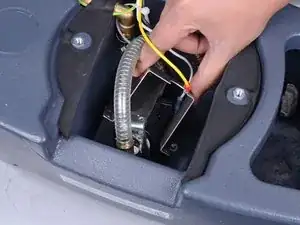

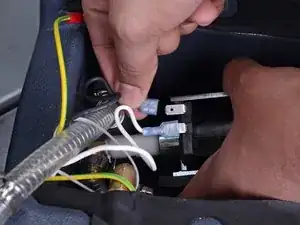

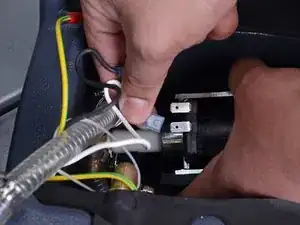

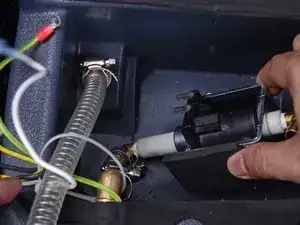

Отключите два зажимных разъёма от корпуса насоса.

Обратите внимание, какой провод к какому разъему подключен для сборки.

Это может потребовать значительной силы; потяните и поверьте разъем, пока он не освободится.

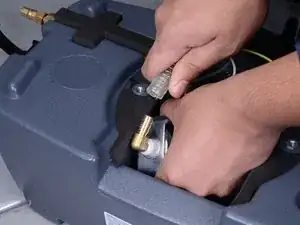

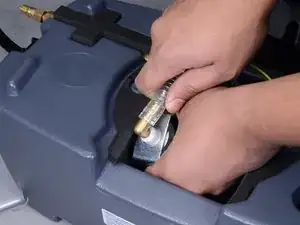

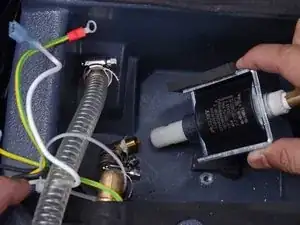

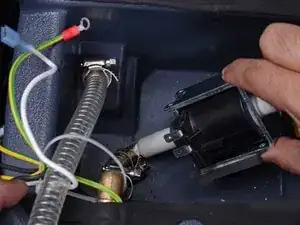

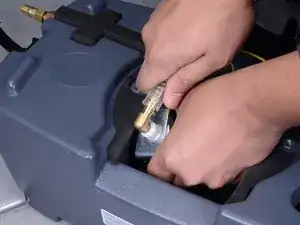

Поверните корпус насоса против часовой стрелки, пока он не отключится от fitting на другом конце насоса.

Удалите насос из экстрактора.

Перед установкой нового насоса во время сборки замените фторопластовую ленту на латунном fitting, чтобы предотвратить утечки во время работы.

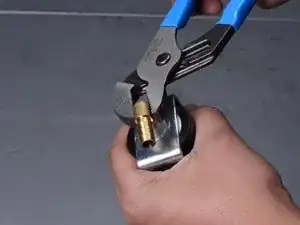

Используя плоскогубцы, открутите и удалите оставшийся латунный fitting с насоса.

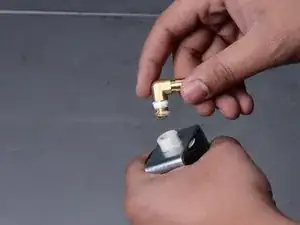

Замените фторопластовую ленту на этом латунном fitting перед установкой его в новый насос, чтобы предотвратить утечки во время работы.

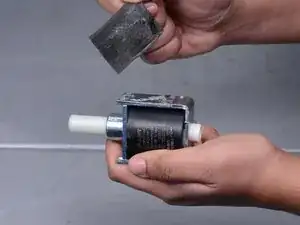

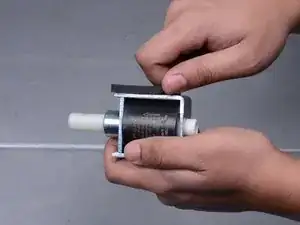

Осторожно снимите пенопад с верхней части корпуса насоса.

Сохраните этот пенопад в целости, чтобы его можно было использовать на новом насосе во время сборки. Нанесите подушку в то же место на новом насосе.

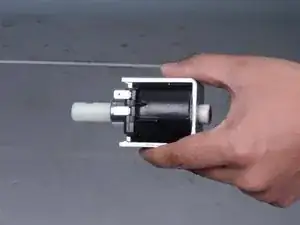

Остался только насос.
