Замена выключателя Karcher Carpet Cleaner 10066730 2014
Используйте данное руководство для удаления и замены одного из двух выключателей на Karcher Carpet Cleaner 10066730.
Следуйте этой же процедуре для удаления противоположного выключателя.
Примечание: Перед началом ремонта отключите устройство от питания, отсоедините все шланги, слейте и разрядите систему, а также дайте устройству остыть, если недавно использовался обогреватель.
Шаг 1
Перед началом ремонта отключите устройство от питания, отсоедините все шланги, слейте и разрядите систему, а также дайте устройству остыть, если недавно использовался обогреватель.
Используйте крестовую отвертку, чтобы удалить шесть винтов, удерживающих переднюю панель.
Шаг 2
Удерживайте переднюю панель за верхнюю часть и наклоните вниз, чтобы открыть плату управления.
Передняя панель останется прикрепленной к устройству с помощью гибкой трубки.
Шаг 3

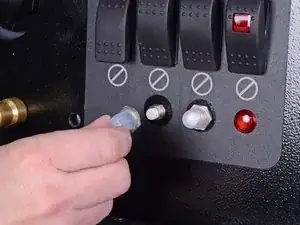

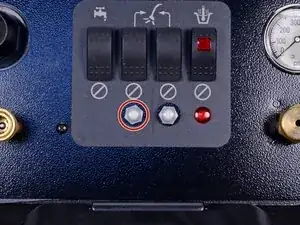

Используйте головку на 16 мм, чтобы ослабить гайку на крышке кнопки выключателя.
Шаг 4

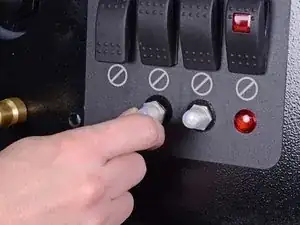

Снимите крышку кнопки выключателя.
Шаг 5

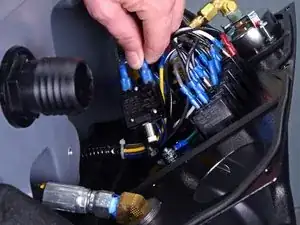

Отделите выключатель от передней панели.
Шаг 6

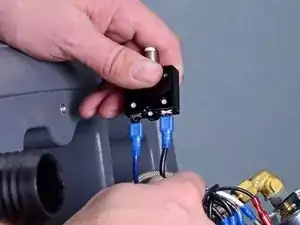

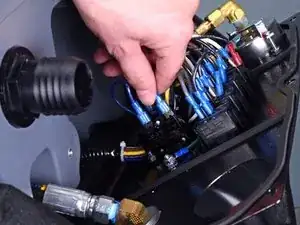

Удерживайте черный провод за его синим разъемом и тяните прямо от выключателя, чтобы удалить его.
Удерживайте темно-синий провод за его синим разъемом и тяните прямо от выключателя, чтобы удалить его.
Запомните, какой провод куда идет, чтобы облегчить повторную сборку.
Остается только выключатель.
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
