Замена двигателя пылесоса Presto Carpet Extractor 9.840-068.0 2016

Убедитесь, что экстрактор отключён от сети и выключен перед началом этой процедуры.

Если фитинг всё ещё подключён, извлеките и отсоедините латунный быстросъёмный фитинг от корпуса экстрактора.

Если шланг всё ещё подключён, отсоедините чёрный шланг от резервуара для отработанной жидкости.

Ослабьте и отпустите два чёрных зажима по обеим сторонам экстрактора.

Снимите резервуар для отработанной жидкости.

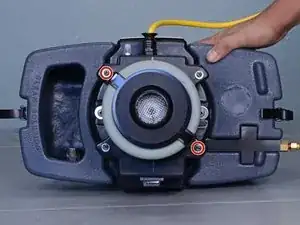

Используйте крестовую отвертку #2, чтобы удалить два винта 1/2" и шайбы, удерживающие фиксатор двигателя пылесоса.

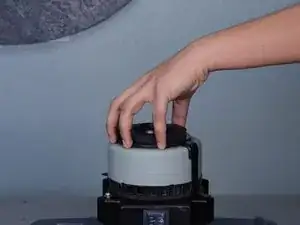

Снимите крышку двигателя пылесоса, фиксатор и прокладку как единый узел.

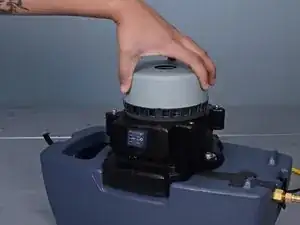

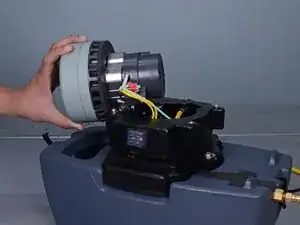

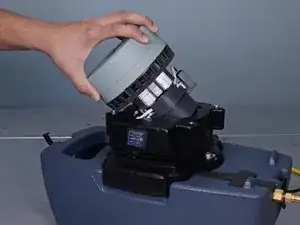

Осторожно потяните двигатель пылесоса вверх и выньте его из корпуса экстрактора, положив на бок.

Не удаляйте двигатель полностью, он всё ещё подключён к экстрактору.

При сборке вставляйте сначала ту сторону двигателя, которая подключена к проводам, затем осторожно опустите другую сторону на место.

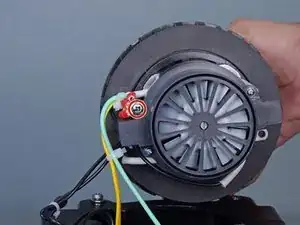

Используйте крестовую отвертку #2, чтобы удалить винт 3/8", фиксирующий три заземляющих провода двигателя.

При сборке убедитесь, что все три провода снова подключены к этому винтовому клеммнику. Порядок их укладки не имеет значения.

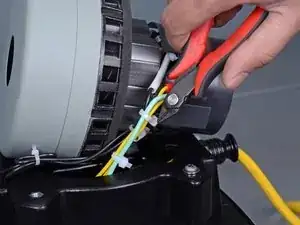

С помощью кусачек по проводу или ножниц разрежьте и удалите стяжку, зажатую вокруг чёрного, жёлтого и зелёного проводов двигателя.

Запомните расположение этой стяжки, чтобы вернуть её при сборке. Если кабели внутри корпуса не уложены правильно, двигатель пылесоса не поместится обратно в корпус.

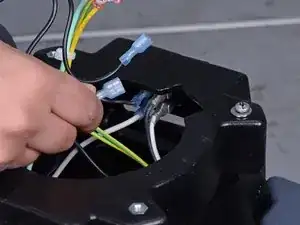

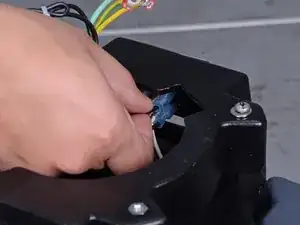

Отсоедините два чёрных провода двигателя от переключателя, установленного внутри корпуса экстрактора.

Для этого может потребоваться значительное усилие; потяните и покачайте разъём, пока он не освободится.

Не беспокойтесь о том, какой провод к какому контакту подключён: полярность двигателя не имеет значения.

Снимите двигатель пылесоса.

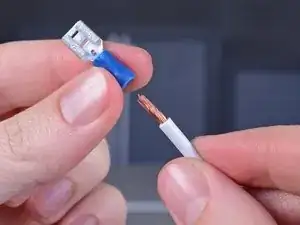

Если на проводах заменяемого двигателя нет быстросъёмных наконечников, снимите примерно половину дюйма изоляции с каждого провода для установки новых обжимных наконечников.

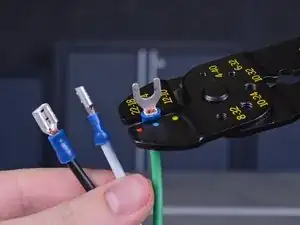

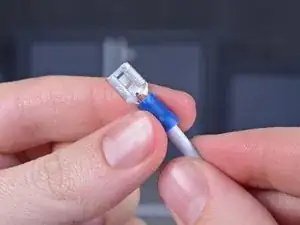

После снятия изоляции установите новые изолированные обжимные гнездовые клеммы для проводов 14–16 AWG на оголённые концы проводов. Закрепите их с помощью обжимного инструмента.
