Замена насоса Rug Doctor

Прежде чем приступить к работе, определите, требуется ли замена насоса(ов). Наполните резервуар водой, включите Rug Doctor в режиме для ковров и нажмите кнопку распыления.

Для моделей с одним насосом (Mighty Pro, X3), если Rug Doctor вообще не распыляет воду, насос необходимо заменить.

Если распыление неравномерное, сначала проверьте распылительные сопла на наличие засоров.

Для модели Wide Track, если устройство вообще не распыляет, необходимо заменить оба насоса.

Если вода брызгает из сопел модели Wide Track, но распыление недостаточное, сначала проверьте сопла на засоры.

Если сопла чистые, один из двух насосов может быть неисправен и не создавать достаточное давление. По возможности замените оба насоса.

Чтобы определить, какой из двух насосов требует замены, переключите Rug Doctor в режим обивки. Не отсоединяйте быстросъёмное соединение для аксессуаров. Если вода брызгает из сопел, как в режиме для ковров, замените передний насос.

Если в режиме аксессуаров вода не брызгает из сопел, замените задний насос.

Перед началом разборки убедитесь, что Rug Doctor отключён от сети и все резервуары пусты.

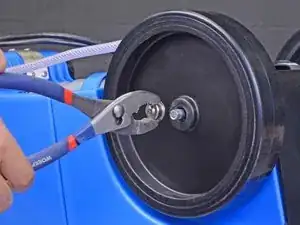

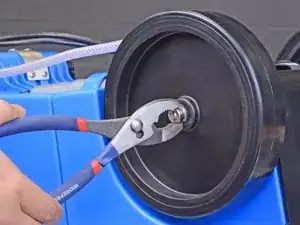

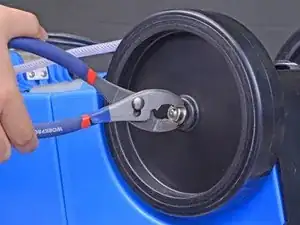

Используйте плоскогубцы, чтобы схватить и пошевелить колпачок ступицы оси, ослабляя его.

Снимите колпачок оси.

Если возникают трудности, подденьте колпачок, чтобы отделить его от оси.

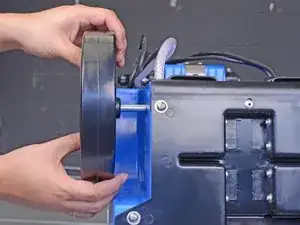

Снимите колесо с оси.

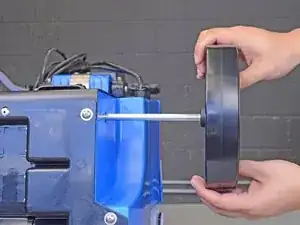

Вытяните другое колесо вместе с прикреплённой осью из корпуса.

Совет по сборке — чтобы установить колёса и ось обратно:

Наденьте ось и колёса обратно на Rug Doctor.

Установите новый колпачок ступицы на открытый конец оси, выровняв по центру.

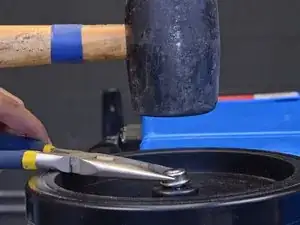

Легкими ударами молотка посадите колпачок на место. Он не должен болтаться на оси.

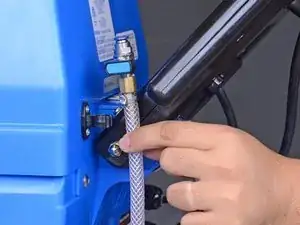

Отсоедините прозрачный шланг от задней части Rug Doctor.

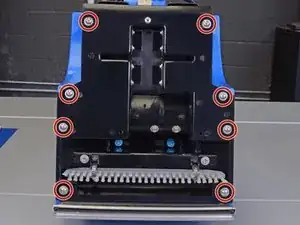

Снимите восемь винтов с крестообразным шлицем длиной 15,1 мм, крепящих нижний поддон.

Снимите пять винтов с крестообразным шлицем длиной 15,1 мм, крепящих заднюю панель.

При сборке чрезмерное затягивание этих винтов может привести к трещинам в пластиковой панели.

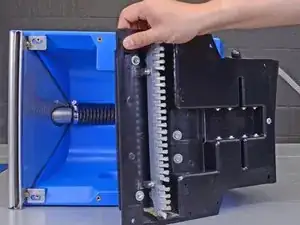

Начиная с конца с щётиной, осторожно потяните нижний поддон вниз от корпуса, чтобы получить доступ к насосам.

При этом ослабнёт передний металлический нож. Полезно временно установить винт, чтобы зафиксировать его на месте во время работы.

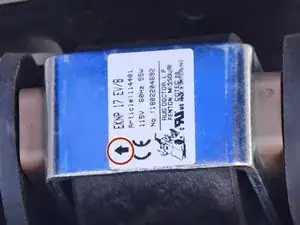

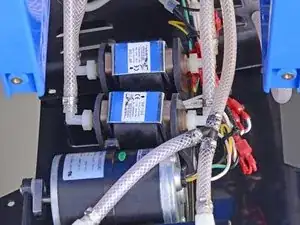

Внимательно обратите внимание на направление насоса, указанное стрелкой на его этикетке. Замена должна быть установлена в том же направлении, что и оригинальный насос.

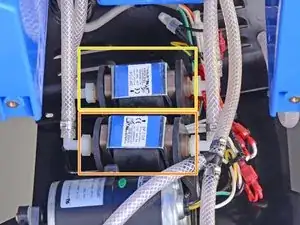

Если Вы работаете с моделью Wide Track, определите, какие насосы Вы меняете, и их направление:

Передний насос

Задний насос

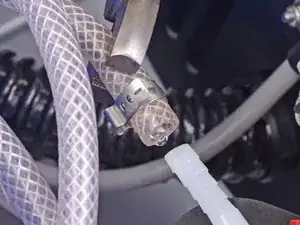

Снимите обжимные хомуты с каждого конца заменяемого насоса.

Можно использовать инструмент для удаления хомутов, чтобы разрезать их.

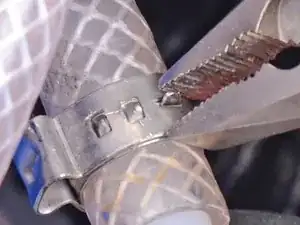

Альтернативно, используйте плоскогубцы, чтобы отогнуть маленький фиксатор на хомуте.

Разомкните хомут, чтобы ослабить его.

Пальцами или плоскогубцами снимите шланги с выходных патрубков насоса.

При отсоединении шланги могут пропускать жидкость.

Для этого потребуется значительное усилие. Если возникают трудности, нагрейте концы шлангов феном или тепловой пушкой и повторите попытку.

Совет по сборке — как установить обжимные хомуты для шлангов:

Наденьте хомут на шланг, оставив 1,27 см шланга с конца.

Используйте пассатижи для хомутов или прямые кусачки, чтобы сжать и обжать ушки хомута.

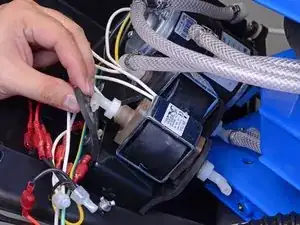

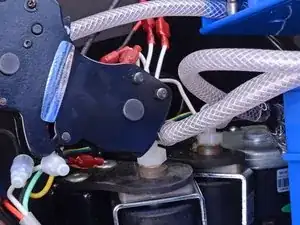

Разрежьте стяжки, удерживающие жгут проводов вместе.

Осторожно проследите два провода, идущие от заменяемого насоса.

Провода насоса должны подключаться к чёрному и белому проводам.

На красном проводе может быть установлен диод в разрыве.

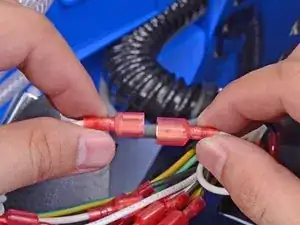

Отсоедините насос, потянув клеммы врозь. Это может потребовать значительного усилия. Тяните за клеммы, а не за провода.

Если установлен диод в разрыве, отсоедините и удалите его. Не используйте его с новой деталью.

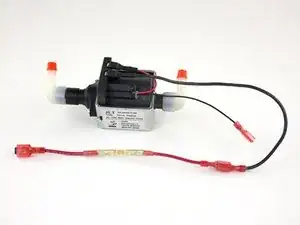

Совет по сборке — при подключении нового насоса подсоедините прилагаемую плавкую вставку к более длинному, толстому чёрному проводу.

Не используйте диод от старого насоса.

Подключите провода насоса к чёрному и белому проводам Rug Doctor.

Плавкая вставка должна быть подключена к чёрному проводу Rug Doctor.

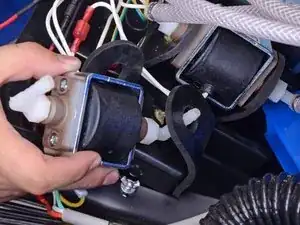

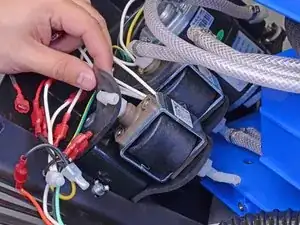

Оттяните резиновый крепёж от насоса и наденьте его на носик насоса.

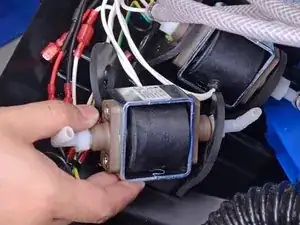

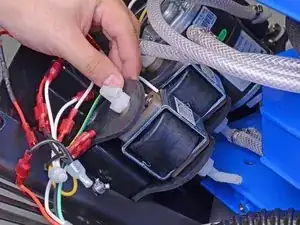

Выдвиньте насос из резинового крепления.

Удалите насос.

При установке нового насоса:

Снимите оранжевые заглушки с носиков.

Убедитесь, что насос установлен в правильном направлении.

Проверьте, что носики направлены к задней части устройства.

Новый насос может быть установлен в резиновом креплении менее плотно, чем оригинальный. Это нормально.
