Замена нагревателя Karcher Carpet Cleaner 10066730 2014

Перед началом ремонта отключите устройство от сети, отсоедините все шланги, слейте воду и снимите давление в системе, а также дайте устройству остыть, если нагреватель использовался недавно.

Опустите устройство так, чтобы оно лежало на задней панели, днищем наружу.

Снимите две барашковые гаечки, крепящие основание к корпусу устройства.

Основание тяжёлое, поэтому будьте готовы медленно опускать его после снятия барашковых гаек.

Опустите основание до тех пор, пока поворотные колёса не коснутся пола.

Используйте головку на 11 мм, чтобы снять гайку и шайбу, крепящие хомуты фиксации шлангов.

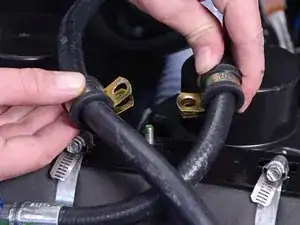

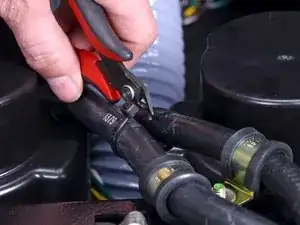

Используйте кусачки вровень или острые ножницы, чтобы перерезать стяжку, связывающую два шланга вместе.

Снимите хомуты удержания шлангов с болта, на котором они были закреплены.

При сборке установите новую стяжку.

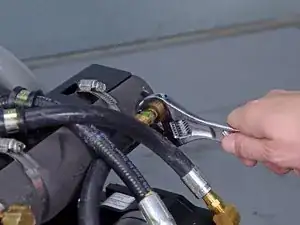

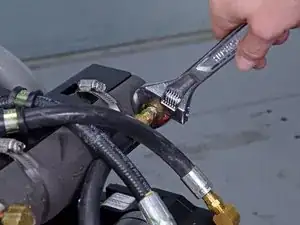

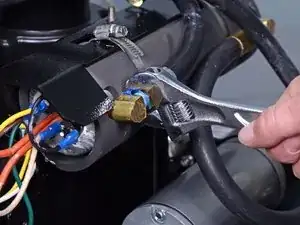

Используйте разводной ключ, чтобы ослабить фитинг выходного водяного шланга на нагревателе размером 11/16 дюйма.

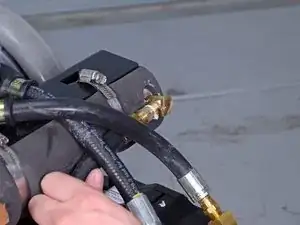

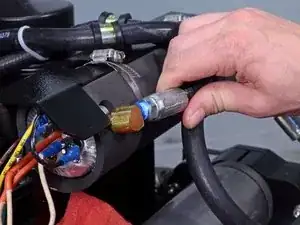

Снимите выходной водяной шланг с его фитинга на нагревателе.

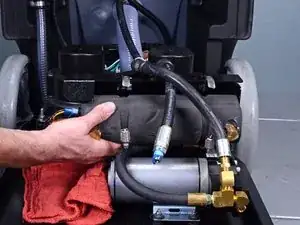

Подложите ветошь под фитинг, чтобы поймать возможные капли.

При повторной установке нанесите свежую сантехническую ленту на фитинг.

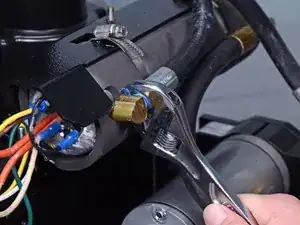

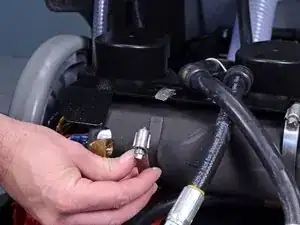

Используйте разводной ключ, чтобы ослабить фитинг впускного водяного шланга на нагревателе размером 9/16 дюйма.

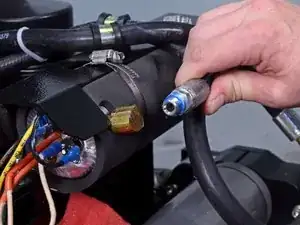

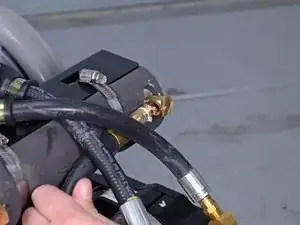

Снимите впускной водяной шланг с его фитинга на нагревателе.

При повторной установке нанесите свежую сантехническую ленту на фитинг.

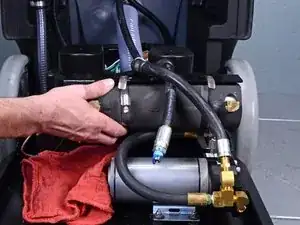

Используйте большую плоскую отвёртку, чтобы ослабить ленточные (паяльные) хомуты, удерживающие нагреватель.

Разведите оба ленточных хомута, освободив нагреватель.

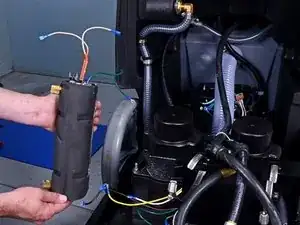

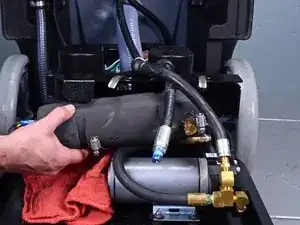

Прокатите нагреватель вниз и потяните влево, отводя его от устройства для снятия.

Осторожно, чтобы не зацепить шланги при снятии нагревателя.

Не пытайтесь полностью снять нагреватель пока — он всё ещё подключён к питанию.

Отслеживайте, какие провода куда подключены; при необходимости пометьте провода лентой.

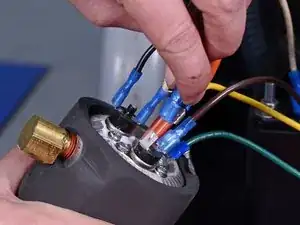

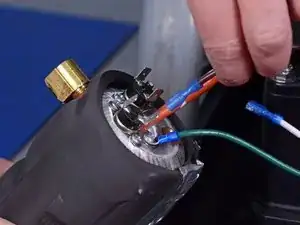

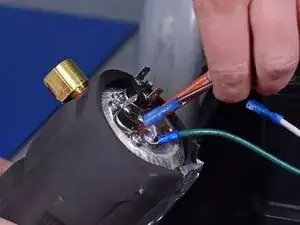

Возьмитесь за чёрный провод заземления за его синий разъём и потяните прямо от нагревателя, чтобы снять его.

Снимите другую сторону чёрного перемычного провода заземления.

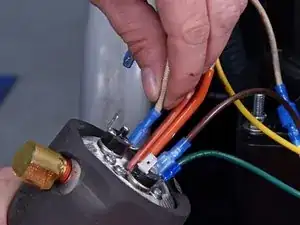

Возьмитесь за коричневый силовой провод (цвет — бежевый) за его синий разъём и потяните прямо от нагревателя, чтобы снять его.

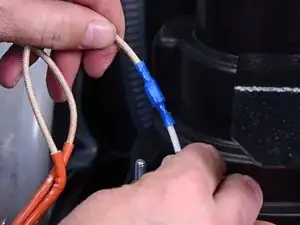

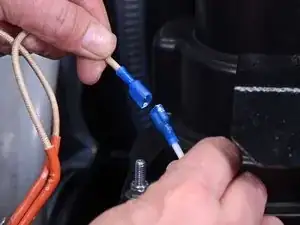

Разъедините бежевый и белый провода.

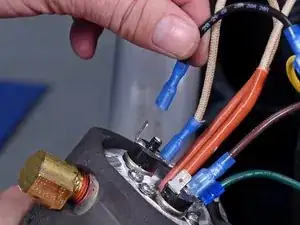

Возьмитесь за коричневый прерывный силовой провод за его синий разъём и потяните прямо от нагревателя, чтобы снять его.

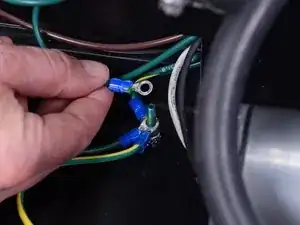

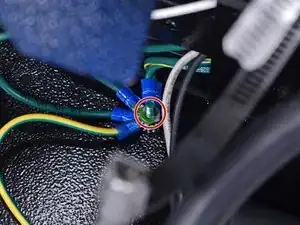

Используйте головку на 3/8 дюйма, чтобы снять гайку, закрепляющую провода заземления.

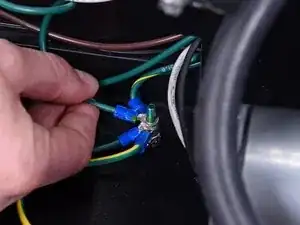

Снимите зелёный провод заземления нагревателя из стопки.

Провод нагревателя должен быть верхним в стопке после снятия гайки.

Снимите нагреватель.
