Karcher Carpet Cleaner 10066730 2014 Замена вакуумного мотора

Перед началом ремонта отключите устройство от сети, отсоедините все шланги, слейте воду и сбросьте давление в системе, а также дайте устройству остыть, если недавно использовался нагреватель.

Аккуратно опустите устройство так, чтобы оно лежало на спинке, дном наружу.

Снимите две барашковые гайки, крепящие основание к корпусу устройства.

Основание тяжёлое, поэтому будьте готовы плавно опустить его после снятия барашковых гаек.

Опустите основание до тех пор, пока поворотные колёса не коснутся пола.

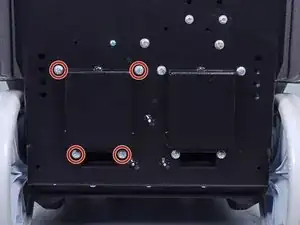

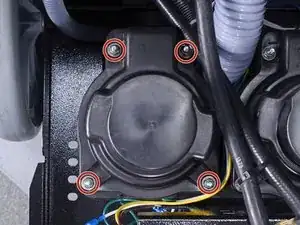

Используйте головку 7/16 дюйма и гаечный ключ, чтобы удалить четыре болта, гайки и шайбы, закрепляющие крышку вакуумного мотора к основанию.

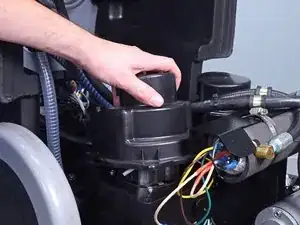

Поднимите, чтобы снять крышку вакуумного мотора.

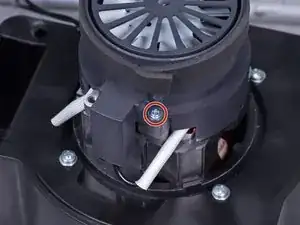

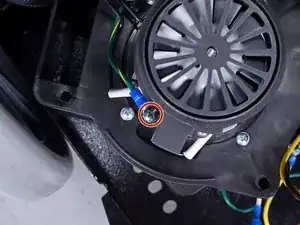

Используйте крестообразную отвертку, чтобы удалить винт, закрепляющий контакт заземления на вакуумном моторе.

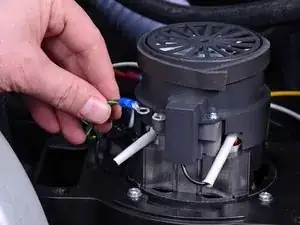

Снимите провод заземления с вакуумного мотора.

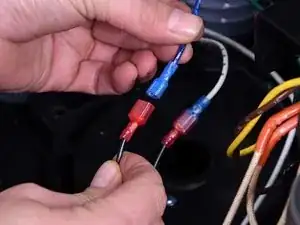

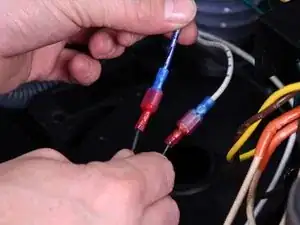

Отсоедините фиолетовый провод от левого чёрного провода.

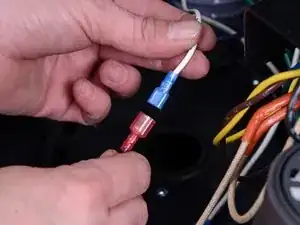

Отсоедините белый провод от правого чёрного провода.

Запомните, к какому чёрному проводу был подключён каждый фиолетовый и белый провод.

При повторной установке обратите внимание на то, как кабели проложены в канавках на основании вакуумного мотора.

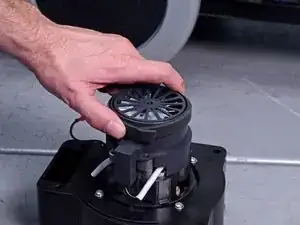

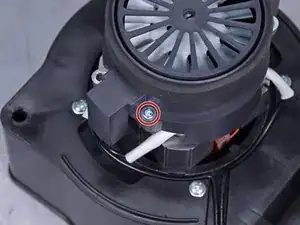

Используйте крестообразную отвертку, чтобы удалить два винта, фиксирующие крышку лопасти вентилятора мотора.

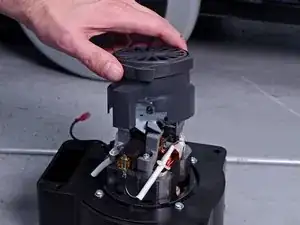

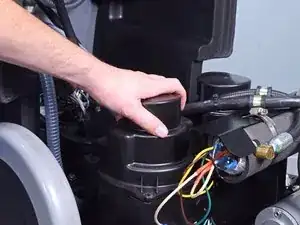

Поднимите, чтобы снять крышку лопасти вентилятора мотора.

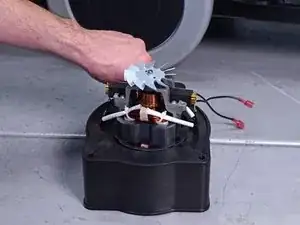

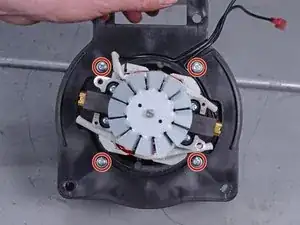

Используйте крестообразную отвертку, чтобы удалить четыре винта и шайбы, закрепляющие крепление вакуумного мотора.

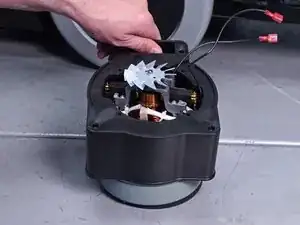

Поднимите пластиковое крепление мотора вверх и снимите его с мотора.

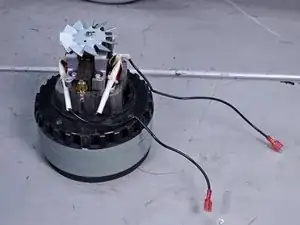

Остаётся только мотор.
