Замена кнопки распыления Rug Doctor

Перед началом разборки убедитесь, что Rug Doctor не подключён к сети и все резервуары опорожнены от жидкостей.

Отстегните прозрачный шланг от задней части Rug Doctor.

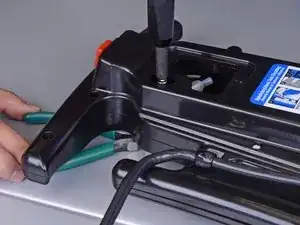

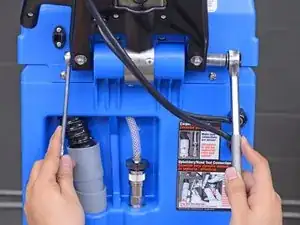

Используйте гаечный ключ 7/16" (11 мм подходит), чтобы удерживать ось ручки, одновременно используя торцевой ключ 7/16" для снятия колпачковой гайки, фиксирующей торец оси.

Поддержите ручку одной рукой. После этого шага она будет подвижной.

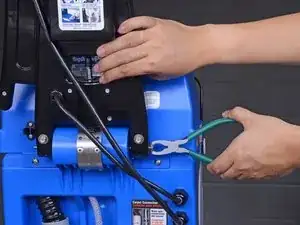

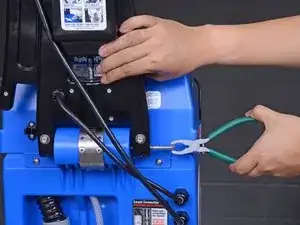

Снимите ось ручки, потянув её пальцами или с помощью плоскогубцев.

Если ось трудно вынуть, сожмите рычаг разблокировки ручки, чтобы снять нагрузку с оси.

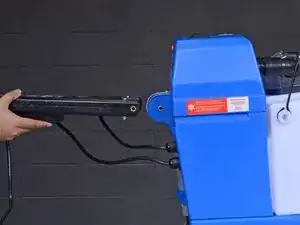

Отсоедините ручку от Rug Doctor и отложите её в сторону.

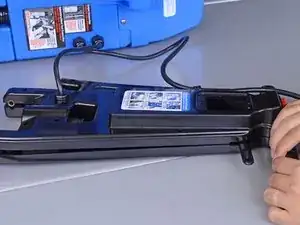

Если требуется больше длины кабеля, можно поставить Rug Doctor на бок.

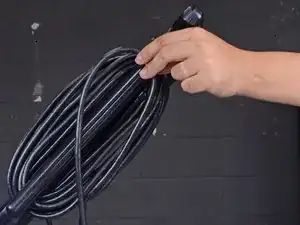

Размотайте шнур питания с ручки.

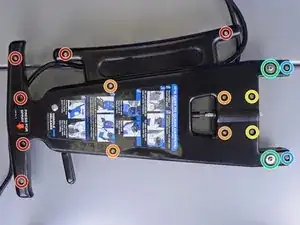

Удалите шестнадцать винтов с крестообразным шлицем следующих размеров:

Шесть машинных винтов длиной 22,7 мм

Четыре машинных винта длиной 35,3 мм

Два машинных винта толстые, длиной 25,2 мм

Два болта длиной 48,4 мм с шайбами

При обратной установке порядок должен быть: болт, шайба, ручка, шайба, гайка 3/8".

Два винта длиной 30,1 мм

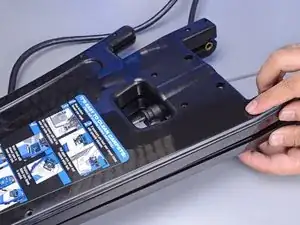

Незначительно отведите нижний край ручки, чтобы подпружиненный толкатель выскочил из гнезда.

Совет по сборке—Выполните этот шаг, чтобы правильно установить толкатель.

Пальцами нажмите чёрный толкатель вниз в сторону низа ручки до посадки на место. Это может потребовать значительной силы.

После того как толкатель встанет на место, сожмите две половины ручки вместе.

Если всё сделано правильно, ручка должна закрыться плотно без зазора и зафиксировать толкатель на месте.

Если этого не происходит, проверьте правильность положения толкателя и отсутствие защемлённых проводов.

Продолжайте сжимать две половины ручки, пока вновь устанавливаете нижние винты ручки.

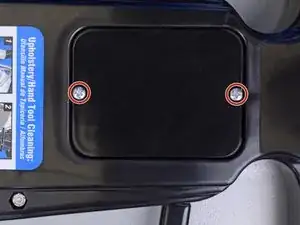

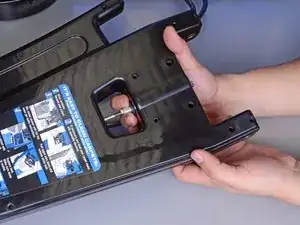

Снимите два винта с крестообразным шлицем длиной 11,4 мм, удерживающие крышку на ручке.

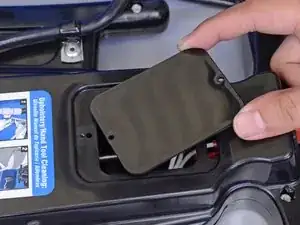

Снимите крышку.

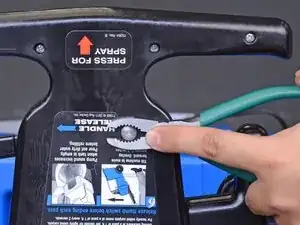

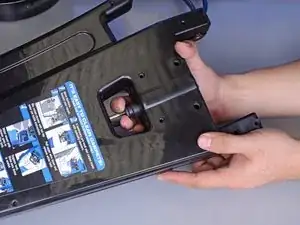

Захватите губами плоскогубцев выступ винтового штифта близко к рычагу разблокировки ручки.

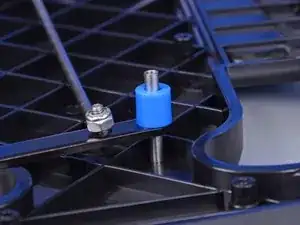

Удерживая штифт, используйте большую плоскую отвёртку, чтобы вывернуть машинный винт, соединённый с другим концом штифта.

Разведите две половины ручки в стороны.

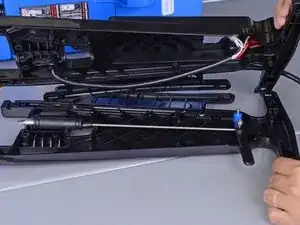

Совет по сборке—Перед закрытием ручки проверьте следующее:

Компоненты механизма рычага правильно уложены и ориентированы, как показано.

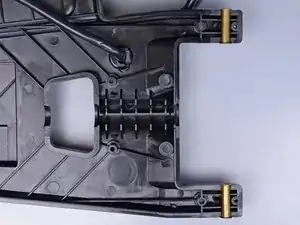

Обе латунные втулки находятся в своих гнёздах.

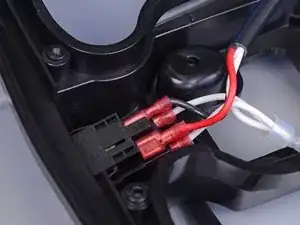

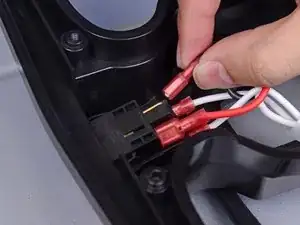

Обратите внимание на распиновку переключателя:

Красный и чёрный провода — на верхних контактах (порядок не важен)

Два белых провода — на нижних контактах

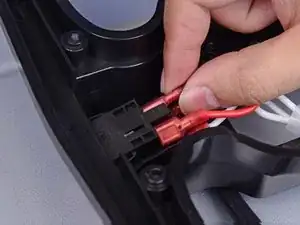

Пальцами или плоскогубцами покачайте и снимите четыре разъёма с модуля переключателя.

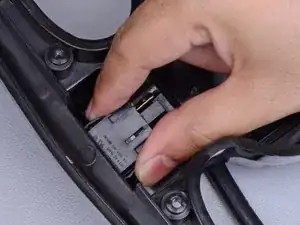

Пальцами или широкими плоскогубцами сожмите чёрные фиксирующие защёлки по обеим сторонам модуля кнопки.

Сжимая защёлки, покачивайте и выдавливайте модуль кнопки из передней части ручки.

Снимите модуль кнопки.

Чтобы установить замену, вставьте кнопку через верх ручки до щелчка. Она не должна быть люфтной или легко смещаться.
