Karcher Carpet Cleaner 10066730 2014 Замена переключателя
Используйте это руководство, чтобы снять и заменить один из четырёх переключателей на Karcher Carpet Cleaner 10066730.
Следуйте этой же процедуре для снятия трёх других переключателей на передней панели. Обратите внимание, что у переключателя нагрева есть встроенный индикатор, поэтому при замене обязательно отсоедините соответствующие провода питания и заземления.
Переключатель воды и оба реле давления имеют номер детали 8.600-714.0, тогда как переключатель нагрева имеет номер детали 8.631-785.0.
Примечание: Перед началом ремонта отключите устройство от питания, отсоедините все шланги, слейте воду и снимите давление в системе, а также дайте устройству остыть, если нагреватель недавно использовался.
Шаг 1
Перед началом ремонта отключите устройство от питания, отсоедините все шланги, слейте воду и снимите давление в системе, а также дайте устройству остыть, если нагреватель недавно использовался.
Используйте крестовую отвёртку, чтобы вынуть шесть винтов, крепящих переднюю панель.
Шаг 2

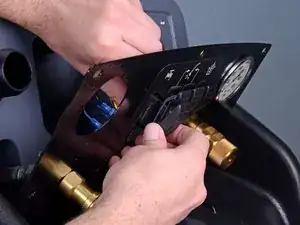

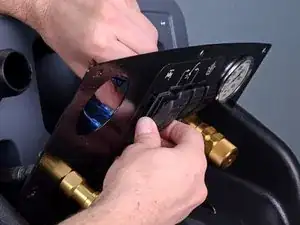

Возьмитесь за переднюю панель вверху и наклоните вниз, чтобы открыть доступ к электронике переключателя.
Передняя панель останется прикреплённой к устройству гибкими шлангами.
Шаг 3

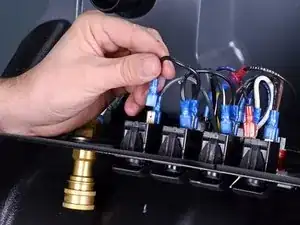

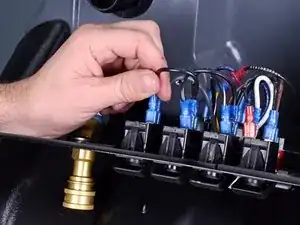

Возьмитесь за чёрный провод заземления за синий разъём и потяните прямо от переключателя, чтобы снять его.
Шаг 4

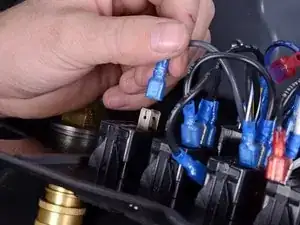

Снимите серый провод с переключателя.
Шаг 5

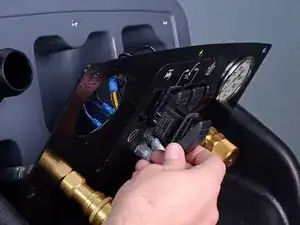

Сожмите защёлки с тыльной стороны корпуса переключателя.
Защёлки четырёхточечные: по две вверху и внизу. Все четыре нужно нажать, чтобы переключатель выскользнул из передней панели.
Шаг 6

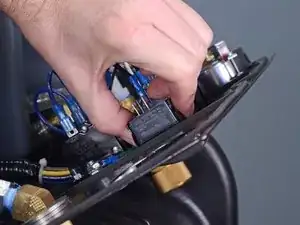

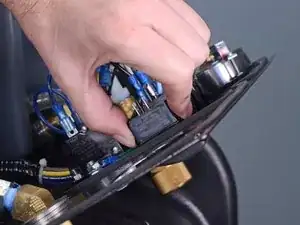

Когда все четыре защёлки зажаты, протолкните переключатель через панель и снимите его.
Переключатель выйдет из передней панели без особого усилия.
Снимите переключатель.
Заключение
Для сборки устройства выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
