Замена сборки мотора Neato XV Signature
В этом руководстве Вы узнаете необходимые шаги для замены сборки мотора в робот-пылесосе Neato XV Signature. Это довольно простое решение, которое требует лишь нескольких инструментов и не займет много времени. Убедитесь, что устройство полностью выключено перед началом работы.
Шаг 1

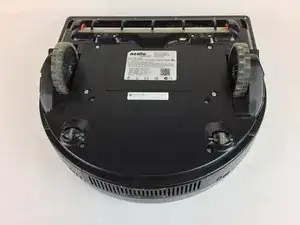

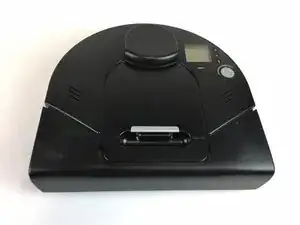

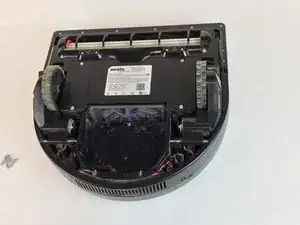

Переверните робот-пылесос Neato XV Signature так, чтобы Вы смотрели на его нижнюю часть.
Шаг 2

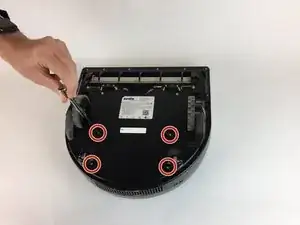

Используя отвёртку Phillips #2, открутите четыре винта 14 мм на внешней панели, которая закрывает сборку мотора.
Не забудьте сохранить винты.
Шаг 3

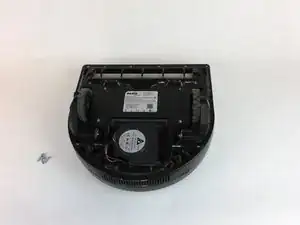

Используйте пластиковую лопатку, чтобы осторожно снять внешнюю панель и получить доступ к сборке мотора.
Шаг 4

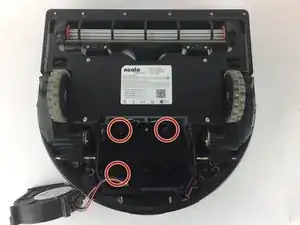

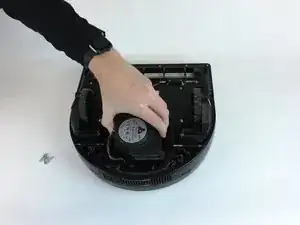

Осторожно поднимите сборку мотора вверх, учитывая четыре крепежных штифта, которые надежно удерживают мотор на месте.
Шаг 5

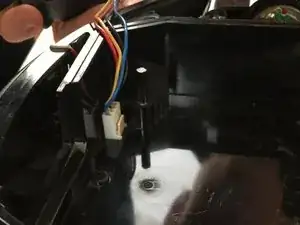

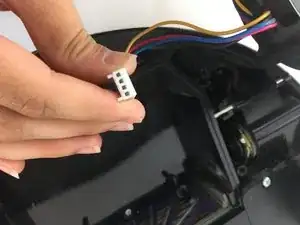

Нажмите на язычок и осторожно поднимите вверх, чтобы отключить провода мотора.
Шаг 6

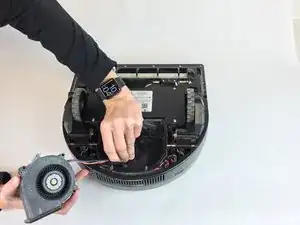

После отключения клипсы провода, извлеките сборку мотора из отсека.
Теперь с заменой мотора Вы можете начать сборку.
Заключение
Для завершения подключения новой сборки мотора следуйте этим шагам в обратном порядке. Не забудьте установить обратно внешнюю панель и четыре винта для надежной фиксации.
Перевод руководства с ifixit.com
