Замена колеса iRobot Braava Jet 240
Если колеса вашего iRobot Braava Jet 240 необходимо заменить, следуйте этому руководству.
Колеса iRobot Braava Jet 240 соединены с моторным узлом и позволяют роботу перемещаться по комнате для уборки. Если в колесах застряли посторонние предметы, их снятие для очистки будет полезно. Кроме того, если протектор шин ослаблен или колеса повреждены, их следует снять и заменить.
Шаг 1
Выключите устройство.
Шаг 2

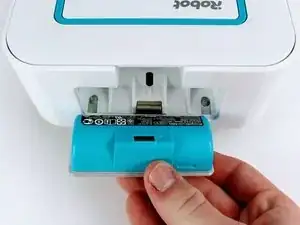

Используйте пальцы, чтобы осторожно вытащить батарею.
Шаг 3

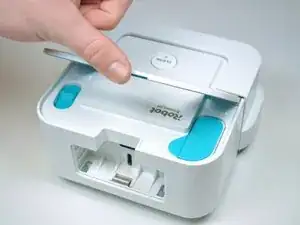

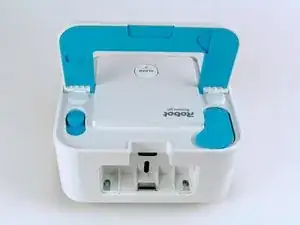

Поднимите ручку, чтобы увидеть кнопку eject.
Шаг 4

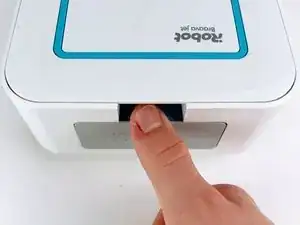

Используйте палец, чтобы нажать кнопку eject вперед.
Шаг 5

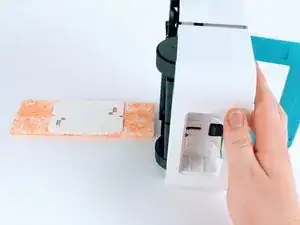

Наклоните робота на бок и дайте моп-паду выскользнуть.
Шаг 6

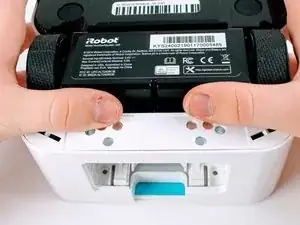

Сначала отожмите моторный узел с помощью больших пальцев, затем поднимите его.
Шаг 7

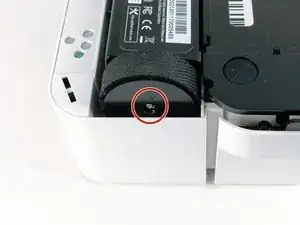

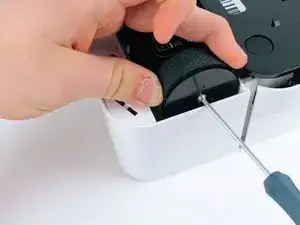

Снимите винты диаметром 11,55 мм в центре обоих колес с помощью отвертки Phillips #1.
Шаг 8

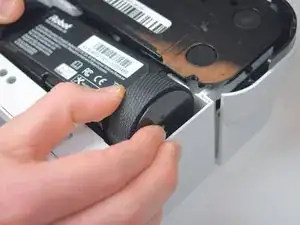

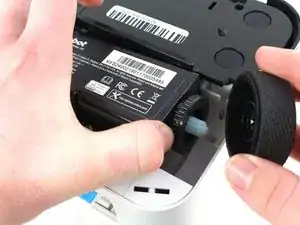

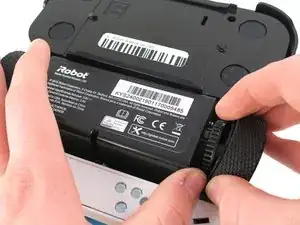

Снимите колесо с оси, тянув за верхнюю часть, чтобы оно выскользнуло под углом.
Снимать колеса будет легче, если наклонить моторный узел так, чтобы колесо, которое вы удаляете, было приподнято.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
