Замена бампера Kilgone G20
Бампер вашего Kilgone G20 играет важную роль в защите пылесоса и в навигации, обнаруживая препятствия. Со временем он может становиться менее чувствительным или повреждаться, что ухудшает способность устройства эффективно убирать. Это руководство проведёт Вас по шагам осмотра, снятия и замены бампера, чтобы робот-пылесос оставался в отличном состоянии.
Шаг 1

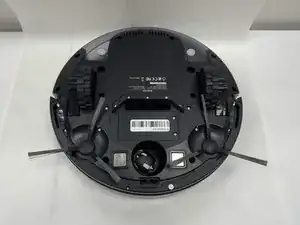

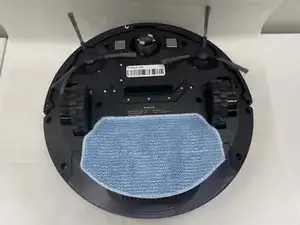

Переверните пылесос вверх дном.
Шаг 2

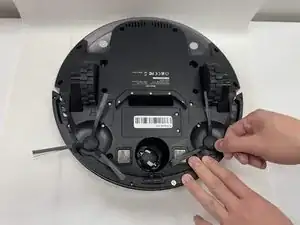

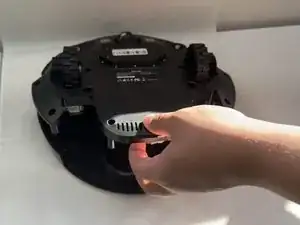

Уверенно захватите щётку.
Сильным движением вытяните щётку вверх — она выйдет из посадочного места.
Повторите для другой стороны.
Шаг 3

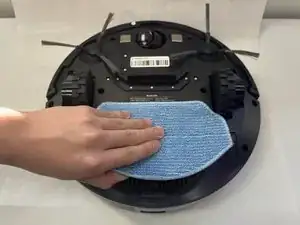

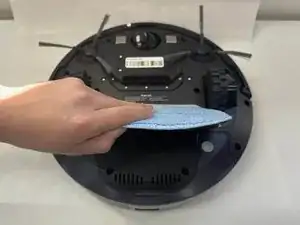

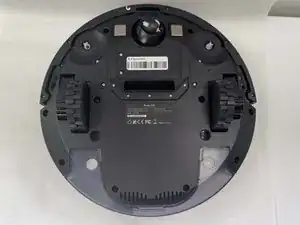

Снимите насадку для мытья пола.
Шаг 4

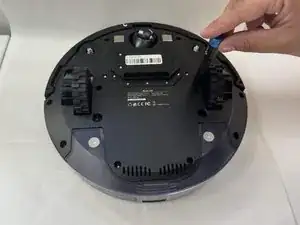

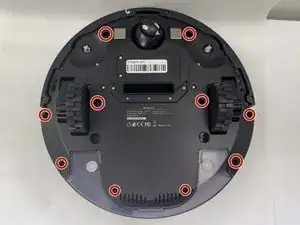

Отверткой Phillips #1 отвинтите все десять винтов 3.8 x 12.2 мм.
Шаг 5

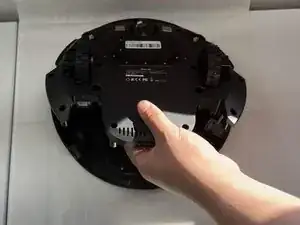

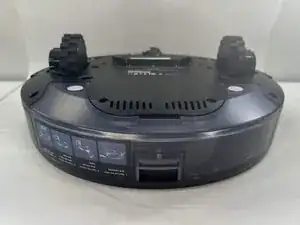

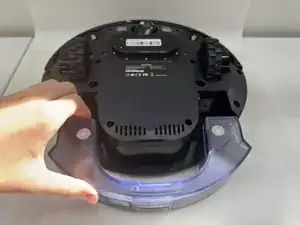

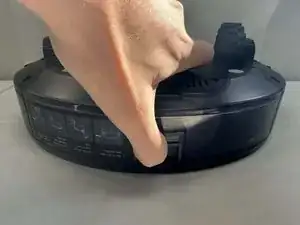

Потяните за язычок на контейнере для моющего раствора. Поднимите и тяните одновременно, чтобы извлечь контейнер.
Отложите контейнер в сторону.
Шаг 6

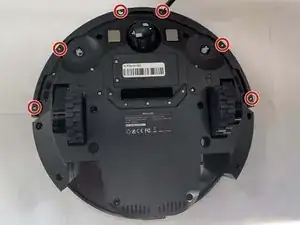

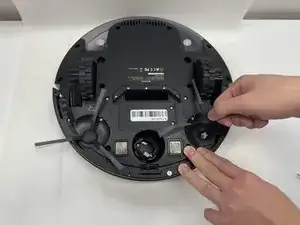

Отверткой Phillips #1 снимите шесть винтов 2.3 x 7.3 мм, крепящих нижнюю часть бампера.

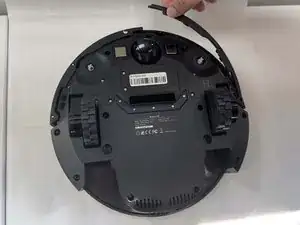

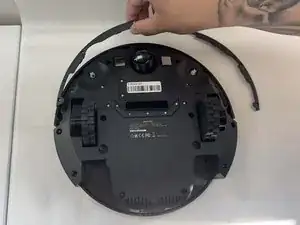

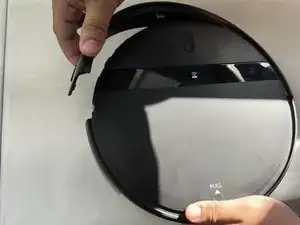

Поднимите обе стороны бампера и отложите их вместе с винтами.
Шаг 7

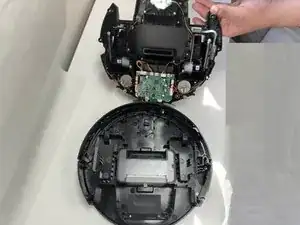

Осторожно приподнимите, чтобы отделить нижнюю часть пылесоса от верхней.
Следите, чтобы не натянуть кабели, так как бампер подключён к плате/основной схеме проводом.
Шаг 8

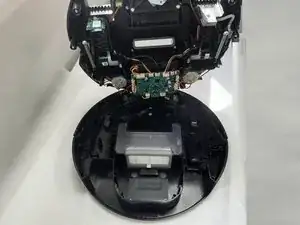

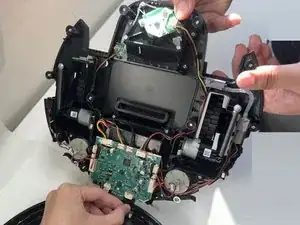

Найдите кабель, соединяющий бампер с платой.
Осторожно покачивая, выньте кабель из разъёма, как показано на втором изображении.
Шаг 9
Двумя руками поднимите G20.

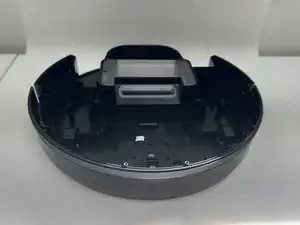

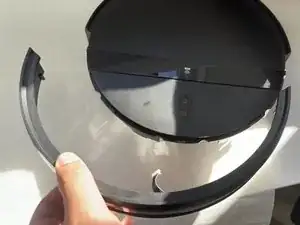

Теперь аккуратно вытяните бампер из его посадочного места — он должен выйти. Одной рукой держите G20 устойчиво, другой извлеките бампер.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
